INSTALLATIONS- UND WARTUNGSANLEITUNG
CR-6
Sechs-Relais-Steuermodul
SPEzIFIKATION
Betriebsspannungsbereich:
Ruhestrom:
Alarmstrom:
Temperaturbereich:
Luftfeuchte:
Abmessungen:
Maximale Anschluss Impedanz:
Zubehör:
Kabelquerschnitt:
Relaisstrom:
STROMAUFNAhME
3A
2A
1A
0,5A
VOR DER INSTALLATION
Diese Information dient als Kurzanleitung für die Installation. Wenn Module in
bereits betriebsbereite Anlagen eingebaut werden, informieren Sie die zustän-
digen Personen und die regionalen Behörden, dass ggfs. die Anlage zeitweise
außer Betrieb genommen wird.
Schalten Sie die Zentrale vor dem Beginn der Installationsarbeiten spannungs-
frei. Das System beinhaltet Bauteile mit elektrostatischer Empfindlichkeit.
Erden Sie sich vor dem Umgang mit diesen Baugruppen mit einem geeigneten
Erdungsband zur Ableitung der elektrostatischen Energie. Es sollten nur Met-
allgehäuse mit geeigneter Erdung verwendet werden.
HINWEIS: Diese Anleitung sollte dem Betreiber ausgehändigt und der An-
lagendokumentation beigefügt werden.
ALLGEMEINES
Das CR-6 Relais- Steuermodul wird in intelligenten Gefahrenmeldeanlagen
eingesetzt. Jedes Modul ist zum Einbau auf C-Montageschienen und Instal-
lationen bei denen die Überwachung der Ausgänge nicht erforderlich ist,
geeignet. Jedes Modul verfügt über einzelne potentialfreie Relaiskontakte die
wahlweise als Schließer oder Öffner konfiguriert werden können. Mit den be-
iden Drehschaltern wird die Moduladresse von 01 bis 94 eingestellt. Den ver-
bleibenden Modulen werden automatisch immer die nächsten, um die Zahl 5
erhöhten, Adressnummern zugewiesen.
Es besteht die Möglichkeit bis max. drei nicht benötigte Module abzuschalten
und deren Adressbereich für andere Anwendungen frei zu geben.
Jedes CR-6 Modul hat eine, von der Zentrale gesteuerte, grüne LED-Anzeige.
Die Zentrale kann die LED blinkend, folgend ein oder folgend aus ansteuern.
D500-65-00
15-32 VDC
1,45 mA
32 mA (bei 6 angesteuerten Relais und 6 dauerleuchtenden LED)
-10 °C bis +55 °C
10 bis 93% ohne Betauung
173 x 147 x 25 (H x B x T in mm)
40 Ohm
geerdetes Metallgehäuse
0,9mm2 – 3,25mm²
30 mA / pulsierend (15,6 ms Pulsdauer) von der Zentrale gesteuert
MAX. SPANNUNG
30VDC
30VDC
30VDC
30VDC
VERBRAUChER
ohmsche Last
ohmsche Last
Induktiv (L/R = 2ms)
Induktiv (L/R = 5ms)

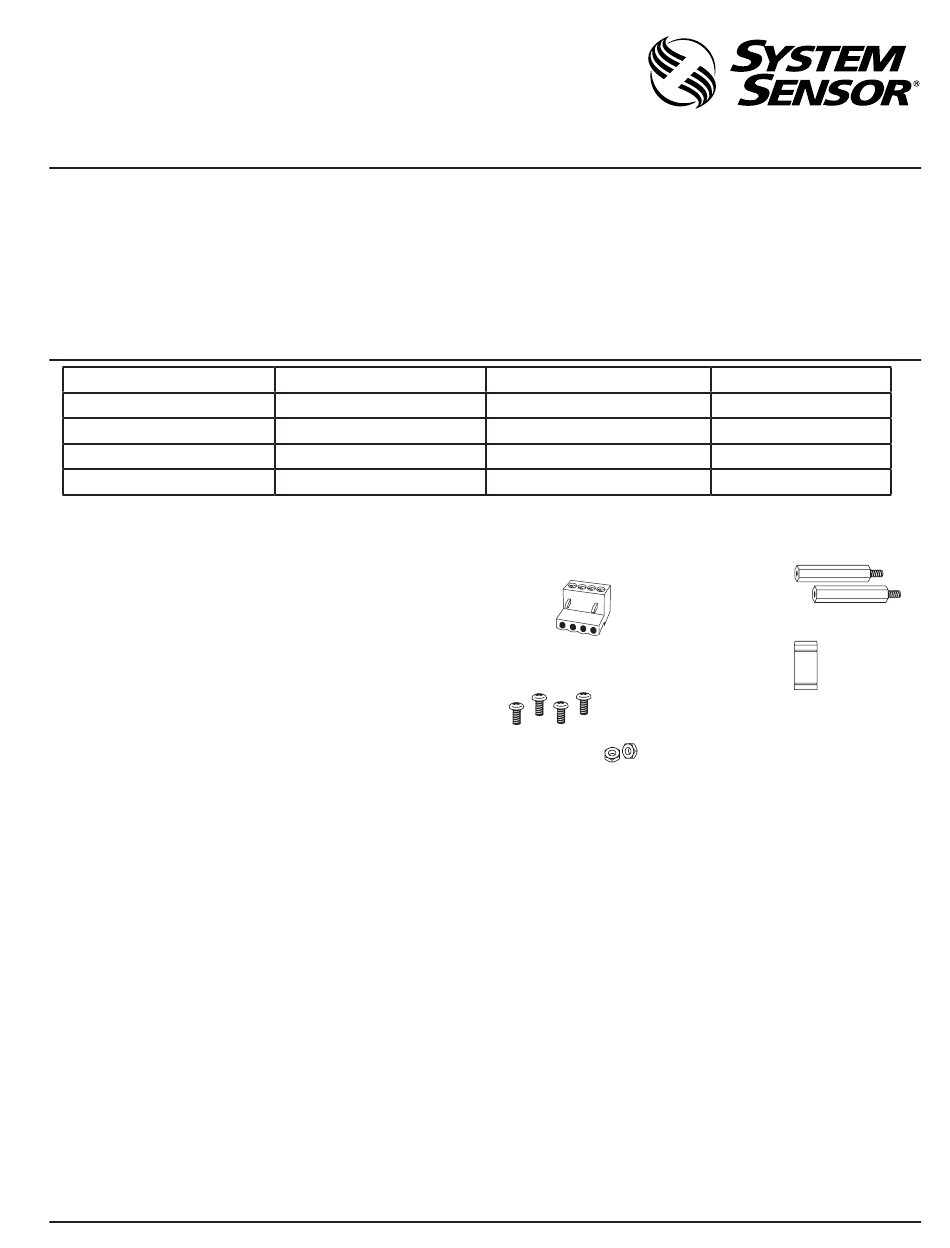

IM LIEFERUMFANG ENThALTEN:
(6) 1 x 3 Anschlussklemmen
(1) 1 x 4 Anschlussklemmen
(4) Metallschrauben
(2) Muttern
KOMPATIBILITÄT
Für den ordnungsgemäßen Betrieb muss das Modul an eine geeignete und
kompatible Brandmelderzentrale angeschlossen werden. Das CR-6-Modul
sollte für die Erfüllung der EMV-Richtlinie in einem geeigneten, geerdeten
Metallgehäuse montiert werden
7
Pittway Technologica S.p.A
Via Caboto 19/3
34147 Trieste, Italy
APPLIKATION
nicht getaktet
getaktet
getaktet
getaktet
(2) 32mm Abstandshalter
(1) Steckbrücke
(Hinweis: Es darf immer nur
eine einzige Steckbrücke zur
Adressabschaltung pro Modul
gesteckt sein)
I56-2255-004
