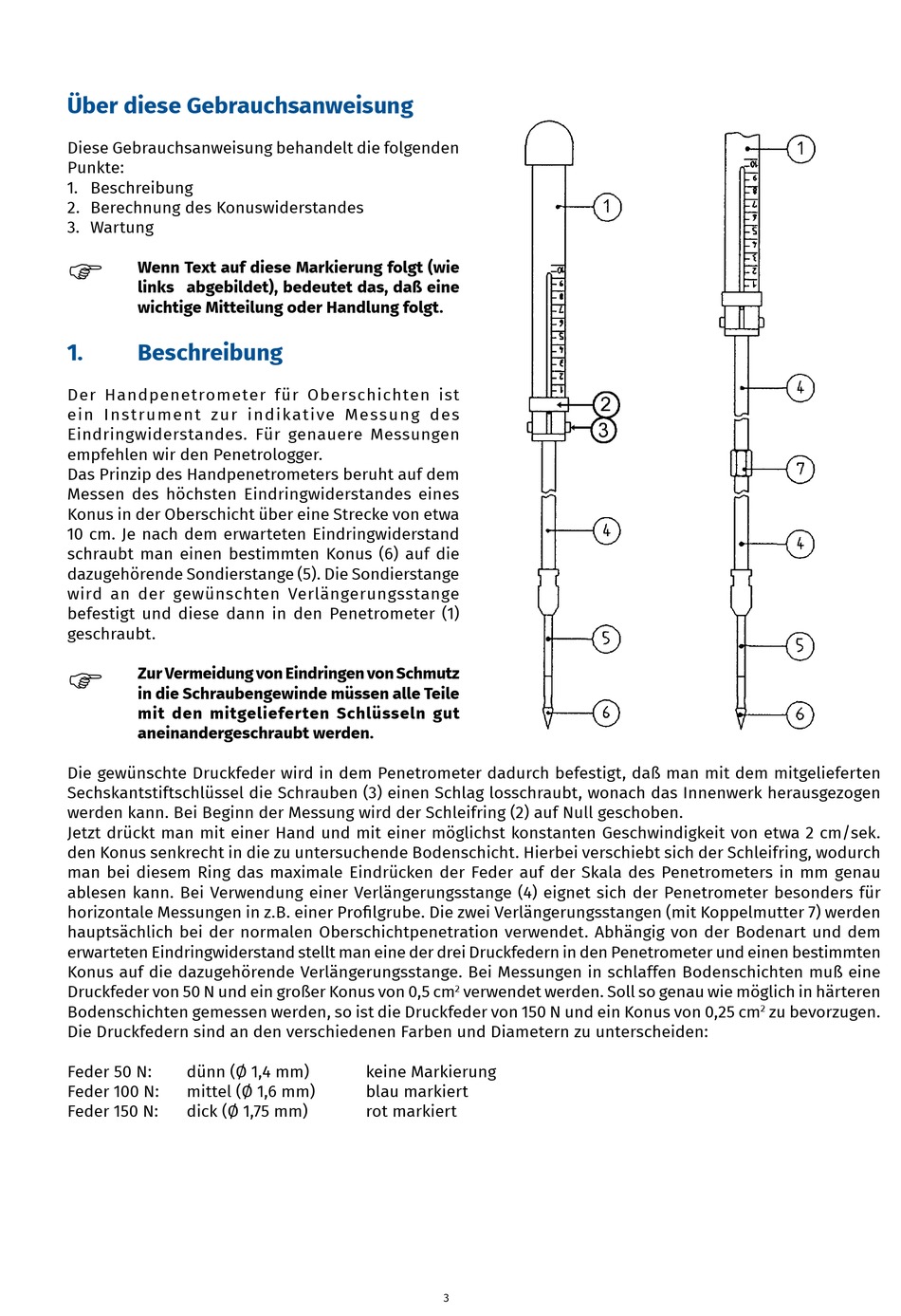

Über diese Gebrauchsanweisung
Diese Gebrauchsanweisung behandelt die folgenden
Punkte:
1. Beschreibung
2. Berechnung des Konuswiderstandes
3. Wartung
Wenn Text auf diese Markierung folgt (wie
links abgebildet), bedeutet das, daß eine
wichtige Mitteilung oder Handlung folgt.
1.
Beschreibung
Der Handpenetrometer für Oberschichten ist
ein Instrument zur indikative Messung des
Eindringwiderstandes. Für genauere Messungen
empfehlen wir den Penetrologger.
Das Prinzip des Handpenetrometers beruht auf dem
Messen des höchsten Eindringwiderstandes eines
Konus in der Oberschicht über eine Strecke von etwa
10 cm. Je nach dem erwarteten Eindringwiderstand
schraubt man einen bestimmten Konus (6) auf die
dazugehörende Sondierstange (5). Die Sondierstange
wird an der gewünschten Verlängerungsstange
befestigt und diese dann in den Penetrometer (1)
geschraubt.
Zur Vermeidung von Eindringen von Schmutz
in die Schraubengewinde müssen alle Teile
mit den mitgelieferten Schlüsseln gut
aneinandergeschraubt werden.
Die gewünschte Druckfeder wird in dem Penetrometer dadurch befestigt, daß man mit dem mitgelieferten
Sechskantstiftschlüssel die Schrauben (3) einen Schlag losschraubt, wonach das Innenwerk herausgezogen
werden kann. Bei Beginn der Messung wird der Schleifring (2) auf Null geschoben.
Jetzt drückt man mit einer Hand und mit einer möglichst konstanten Geschwindigkeit von etwa 2 cm/sek.
den Konus senkrecht in die zu untersuchende Bodenschicht. Hierbei verschiebt sich der Schleifring, wodurch
man bei diesem Ring das maximale Eindrücken der Feder auf der Skala des Penetrometers in mm genau
ablesen kann. Bei Verwendung einer Verlängerungsstange (4) eignet sich der Penetrometer besonders für
horizontale Messungen in z.B. einer Profilgrube. Die zwei Verlängerungsstangen (mit Koppelmutter 7) werden
hauptsächlich bei der normalen Oberschichtpenetration verwendet. Abhängig von der Bodenart und dem
erwarteten Eindringwiderstand stellt man eine der drei Druckfedern in den Penetrometer und einen bestimmten
Konus auf die dazugehörende Verlängerungsstange. Bei Messungen in schlaffen Bodenschichten muß eine
Druckfeder von 50 N und ein großer Konus von 0,5 cm
Bodenschichten gemessen werden, so ist die Druckfeder von 150 N und ein Konus von 0,25 cm
Die Druckfedern sind an den verschiedenen Farben und Diametern zu unterscheiden:
Feder 50 N:
dünn (Ø 1,4 mm)
Feder 100 N:
mittel (Ø 1,6 mm)
Feder 150 N:
dick (Ø 1,75 mm)
verwendet werden. Soll so genau wie möglich in härteren
2
keine Markierung
blau markiert
rot markiert
3
zu bevorzugen.
2
