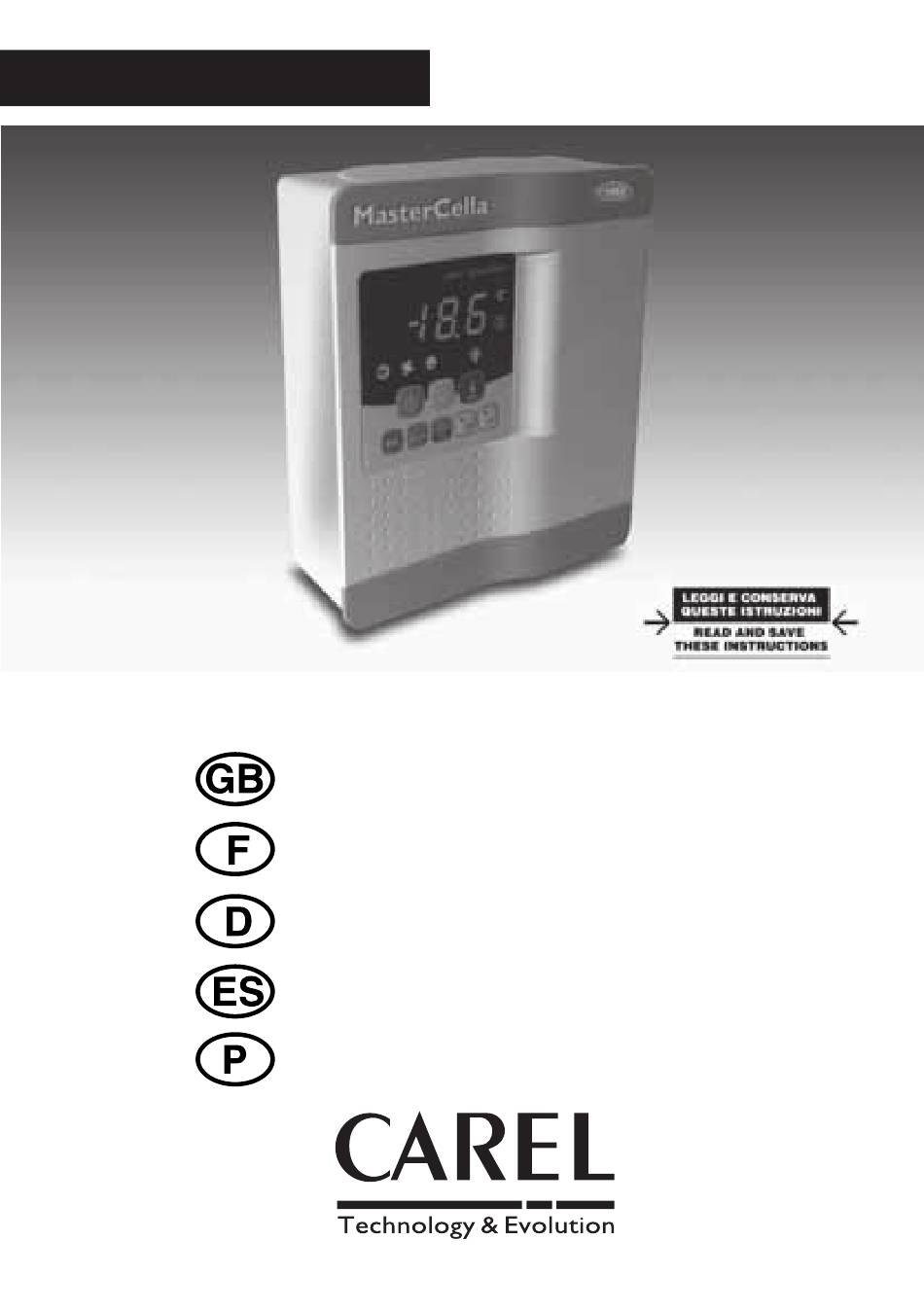

- Seite 1 MasterCella Foglio istruzioni Technical leafl et Notice d’instructions Gebrauchsanleitungen Hoja de instrucciones Folha instruções...
- Seite 2 fi nal product to malfunction of which CAREL can not be held responsible. The fi nal client must use the product only in the manner described in the documentation related to the product itself. The liability of CAREL in relation to its own product is regulated by CAREL’s general contract conditions edited on the website www.Carel.com and/or by specifi...
-
Seite 30: Codes Der Optionen
1. EINFÜHRUNG MasterCella ist die neue elektronische Steuerung für Kühlanlagen mit statischem Verdichter und Luftkühler für die Steuerung aller Stellglieder und Funktionen wie Verdichter, Ventilatoren, Abtauung, Alarme und Beleuchtung. Das MasterCella-Gehäuse besitzt die Schutzart IP65 und sieht sowohl die Front- als auch Wandmontage vor;... - Seite 31 HACCP-Funktion MasterCella entspricht den HACCP-Vorschriften, da die Steuerung die Temperatur der konservierten Nahrungsmittel überwacht. Alarm “HA”= Überschreitung der Höchstschwelle: es werden außerdem bis zu drei HA-Alarme (HA, HA1, HA2) vom neuesten (HA) bis zum ältesten (HA2) Alarm gespeichert, sowie eine HAn-Meldung, welche die Anzahl der ausgelösten HA-Alarme anzeigt.
-
Seite 32: Einstellung Der Defaultparameter
Funktion vorsehen) auf einfache Weise eingestellt und verwaltet werden: 1) Über die Remote-Software wird die “Netzwerkdefi nition” aktiviert; die Software sendet dem CAREL-Netzwerk eine Nachricht (‘<!ADR>’) mit der Netzwerkadresse; 2) Durch Drücken der Taste prg auf einer Steuerung wird die Erkennung dieser Nachricht aktiviert, welche die eigene Adresse auf den angeforderten Wert einstellt und der Software eine Bestätigung mit dem Code der Steuerung und der Firmware-Revision sendet (Nachricht ‘V’). - Seite 33 Tab. 3.c Konfi guration der Fühler (/A2.../A4) In der Serie MasterCella ermöglichen diese Parameter die Konfi guration des Fühlerbetriebsmodus: 0 = kein Fühler vorhanden; 1 = Produktfühler (nur Anzeige); 2 = Abtaufühler; 3 = Verfl üssigerfühler; 4 = Frostschutzfühler. Konfi guration des digitalen Einganges (A4, A5, A9) In der Serie MasterCella legen dieser Parameter und das verwendete Steuerungsmodell die Bedeutung des digitalen Einganges fest: 0 = Eingang nicht aktiv;...
- Seite 34 4. TABELLE DER BETRIEBSPARAMETER M.E. = Messeinheit; Def. = Default-Werkseinstellung Symbol Code Parameter M.E. Def. Passwort Messstabilität Verlangsamung Fühleranzeige Virtueller Fühler Wahl °C oder °F fl ag 0: °C 1: °F Dezimalpunkt fl ag 0: mit Zehntelgradaufl ösung 1: ohne Zehntelgradaufl ösung Anzeige auf internem Bedienteil 1: Virtueller Fühler 2: Fühler 1...
- Seite 35 Symbol Code Parameter M.E. Def. Verzögerung Verdichterstart, Ventilatoren und Aux Neutralzone beim Einschalten Mindestzeit zwischen aufeinanderfolgenden Starts Mindestauszeit Verdichter Mindesteinzeit Verdichter Duty setting Dauer des Dauerbetriebs Alarmausschluss nach Dauerbetrieb Maximale Pumpdownzeit Verzög. Verd.Start nach Öffn. PD-Ventil (Werkseinstellung: 0 und nicht sichtbar) Aktiv.
- Seite 36 8: Niederdruckregler 9: Türschalter mit Aus der Ventilatoren 10: Direct/Reverse 11: Lichtsensor 12: Aktivierung Hilfsausgang Aux 13: Türschalter mit Aus von Verdichter 14: und Ventilatoren, keine Lichtsteuerung Türschalter mit Aus der Ventilatoren, keine Lichtsteuerung Konfi guration digitaler Eingang 2 Wie A4 Verdichtersperre über externen Alarm fl...
- Seite 37 Code Aktivierung Fernbedienung Deaktivierung Summer fl ag 0: Summer aktiviert 1: Summer deaktiviert Funktionen Relais 5 fl ag Wie H1 Tastensperre Wahl Ausgang Aktivierung mit Zeitspanne fl ag 0: Zeitspanne assoziiert mit Lichtausgang 1: Zeitspanne assoziiert mit Hilfsausgang aux Aktivierung Sollwertänderung mit Zeitspanne fl...
- Seite 38 5. TABELLE DER ALARME UND MELDUNGEN: Display, Summer und Relais Die folgende Tabelle listet die Alarme und Meldungen der Steuerung mit der entsprechenden Beschreibung und dem Zustand des Summers, des Alarmrelais und dem Alarmreset auf. Code Display-Piktogramm Alarmrelais Summer Reset Beschreibung ‘rE’...
- Seite 60 Fig. 7.b +050004105 rel. 2.2 del 26.09.07...
- Seite 61 9. ESEMPI DI CONNESSIONE SCHEDE MORSETTI/EXAMPLES OF TERMINAL BOARDS CONNECTION/EXEMPLE DE CÂBLAGE DE LA CARTE DE CONNEXION/ANSCHLUSSBEISPIEL FUER DIE STECKVERBINDUNGEN/ EJEMPLOS DE CONEXIÓN TARJETAS BORNES/EXEMPLO DI LIGAÇÃO DA PLACA DE CONECTORES Fig. 8.a +050004105 rel. 2.2 del 26.09.07...
- Seite 62 Fig. 8.b +050004105 rel. 2.2 del 26.09.07...
- Seite 63 10. DIMENSIONI/DIMENSIONS/DIMENSIONS/ABMESSUN- GEN/ DIMENSIONES/DIMENSÕES Fig. 9.a +050004105 rel. 2.2 del 26.09.07...
