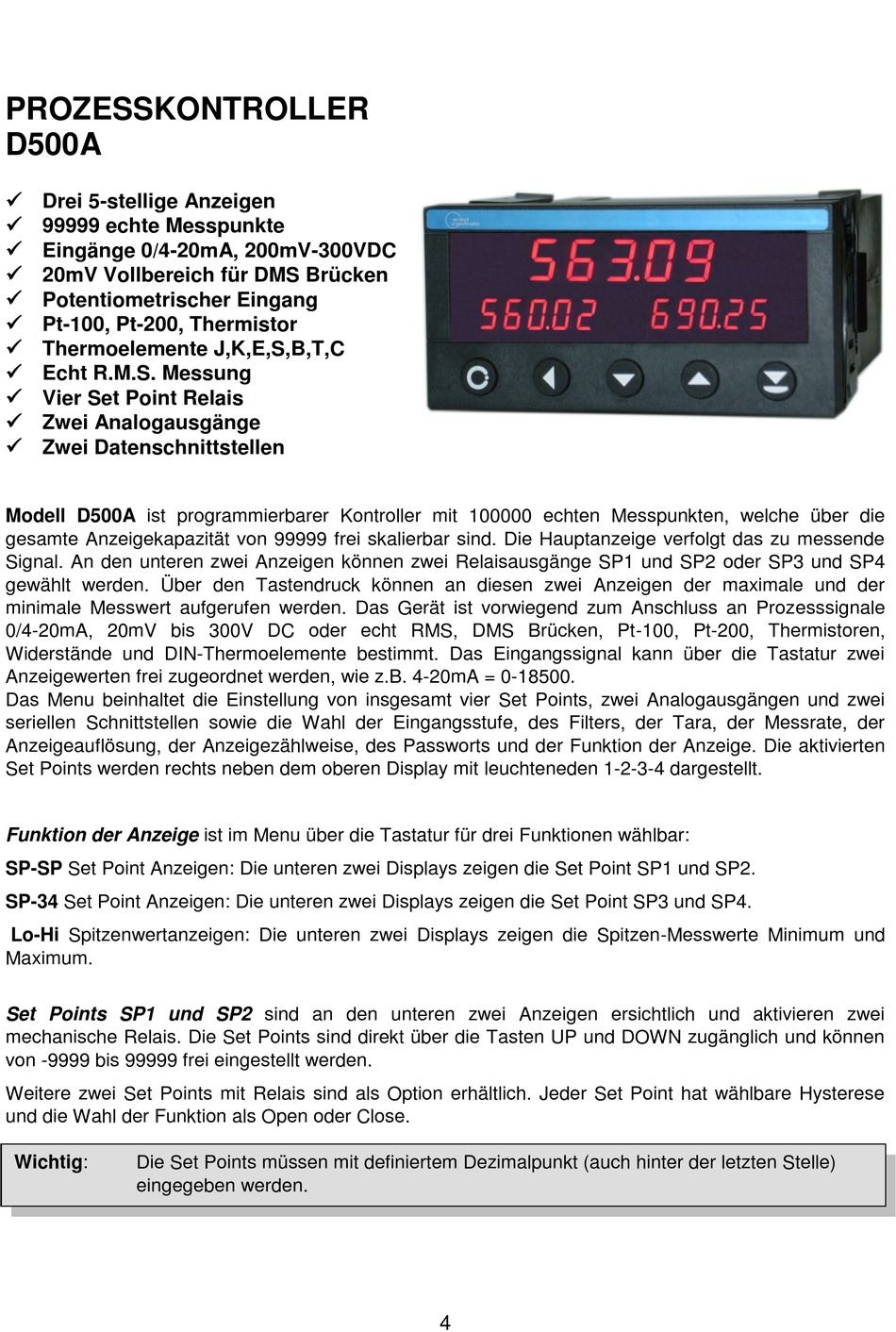

PROZESSKONTROLLER
D500A

Drei 5-stellige Anzeigen
99999 echte Messpunkte
Eingänge 0/4-20mA, 200mV-300VDC
20mV Vollbereich für DMS Brücken
Potentiometrischer Eingang
Pt-100, Pt-200, Thermistor 
Thermoelemente J,K,E,S,B,T,C
Echt R.M.S. Messung
Vier Set Point Relais
Zwei Analogausgänge
Zwei Datenschnittstellen

Modell D500A ist programmierbarer Kontroller mit 100000 echten Messpunkten, welche über die
gesamte Anzeigekapazität von 99999 frei skalierbar sind. Die Hauptanzeige verfolgt das zu messende
Signal. An den unteren zwei Anzeigen können zwei Relaisausgänge SP1 und SP2 oder SP3 und SP4
gewählt werden. Über den Tastendruck können an diesen zwei Anzeigen der maximale und der
minimale Messwert aufgerufen werden. Das Gerät ist vorwiegend zum Anschluss an Prozesssignale
0/4-20mA, 20mV bis 300V DC oder echt RMS, DMS Brücken, Pt-100, Pt-200, Thermistoren,
Widerstände und DIN-Thermoelemente bestimmt. Das Eingangssignal kann über die Tastatur zwei
Anzeigewerten frei zugeordnet werden, wie z.B. 4-20mA = 0-18500.
Das Menu beinhaltet die Einstellung von insgesamt vier Set Points, zwei Analogausgängen und zwei
seriellen Schnittstellen sowie die Wahl der Eingangsstufe, des Filters, der Tara, der Messrate, der
Anzeigeauflösung, der Anzeigezählweise, des Passworts und der Funktion der Anzeige. Die aktivierten
Set Points werden rechts neben dem oberen Display mit leuchteneden 1-2-3-4 dargestellt.
Funktion der Anzeige ist im Menu über die Tastatur für drei Funktionen wählbar:
SP-SP Set Point Anzeigen: Die unteren zwei Displays zeigen die Set Point SP1 und SP2.
SP-34 Set Point Anzeigen: Die unteren zwei Displays zeigen die Set Point SP3 und SP4.
Lo-Hi Spitzenwertanzeigen: Die unteren zwei Displays zeigen die Spitzen-Messwerte Minimum und
Maximum.
Set Points SP1 und SP2 sind an den unteren zwei Anzeigen ersichtlich und aktivieren zwei
mechanische Relais. Die Set Points sind direkt über die Tasten UP und DOWN zugänglich und können
von -9999 bis 99999 frei eingestellt werden.
Weitere zwei Set Points mit Relais sind als Option erhältlich. Jeder Set Point hat wählbare Hysterese
und die Wahl der Funktion als Open oder Close.
Wichtig: Die Set Points müssen mit definiertem Dezimalpunkt (auch hinter der letzten Stelle)
eingegeben werden.
