Meibes Startec 4 Technische Information Seite 8

Thermostatkopf
Lieferprogramm
Diebstahlsicherung
nicht geeignet für Ventil-Kompaktheizkörper mit Anschluss M 30 x 1,5
Ausführung
8
VPE Bestell-Nr.
10 135 528 0
Zubehör

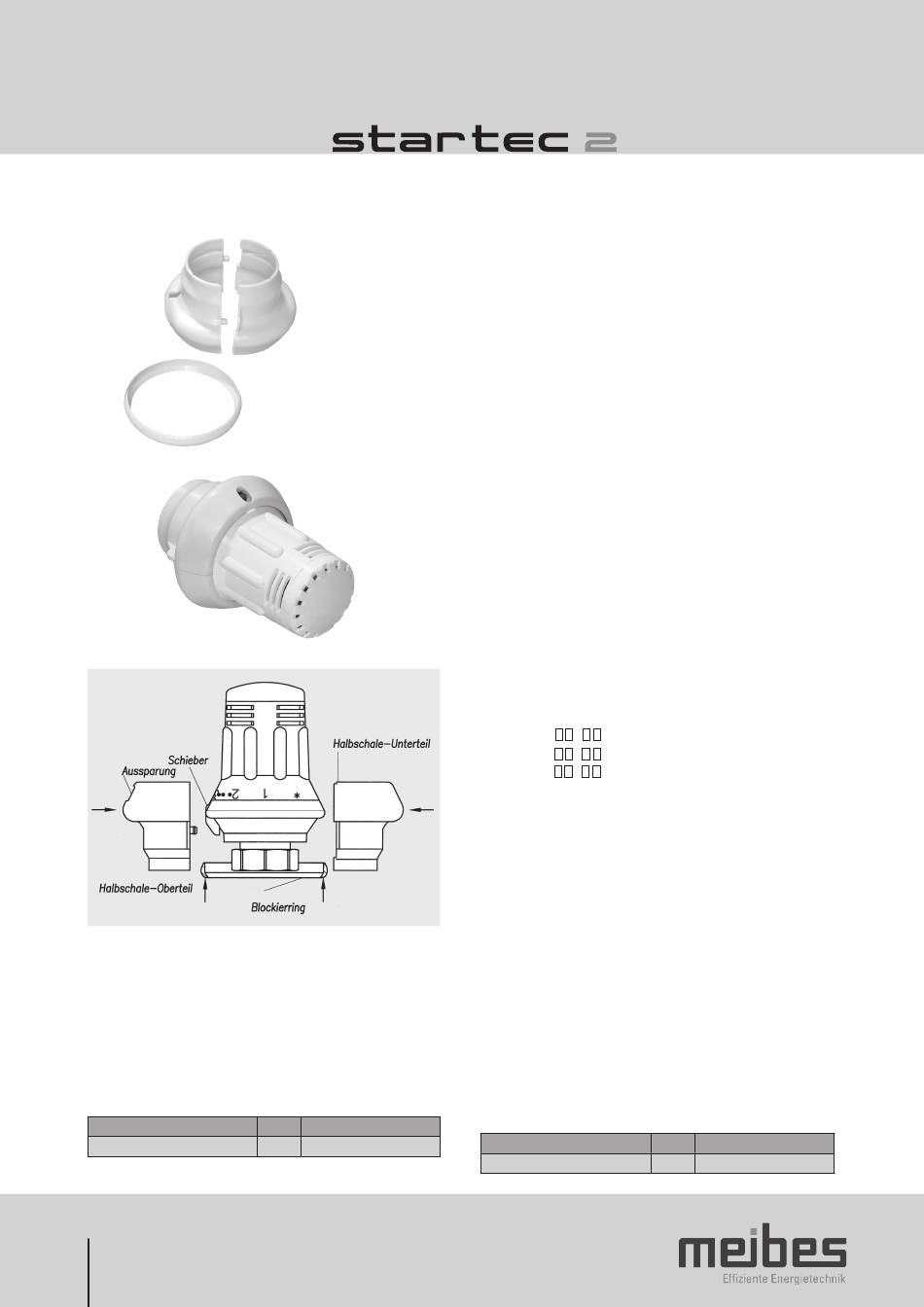

Diebstahlsicherung
Die Diebstahlsicherung besteht aus zwei Hälften und wird durch
Zusammenrastung montiert, ein nachträgliches Ab -nehmen ist nur
durch Zerstörung der Diebstahlsicherung möglich. Die Rastung
erfolgt zweckmäßigerweise mit einer Zange.
1. Diebstahlsicherung am Standardthermostatkopf ohne
Beschränkung der Einstellung
• Halbschalen ohne Verwendung des mitgelieferten Blockierringes
so um den montierten Thermostatkopf legen, dass der schwarze
Schieber am Thermostatkopf in der Aussparung des Halbschalen-
Oberteils liegt.
• Zusammenrasten
2. Diebstahlsicherung mit Blockierung einer beliebigen Einstellung
am Standardthermostatkopf
• Blockierung von Ventilseite auf Thermostatkopf stecken und die-
sen auf Ventil montieren.
• Thermostatkopf in die gewünschte Stellung (z.B. 3) bringen und
Schieber axial in Richtung Einstellzahlen schieben.
• Halbschalen um Thermostatkopf und Blockierring legen (Schieber
in Aussparung)
• Zusammenrasten
3. Diebstahlsicherung mit Beschränkung eines
Einstellbereiches am Spezialthermostatkopf
• Thermostatkopf mit gewünschtem Einstellbereich bestellen
1355300/ - (M 33 x 2)
1355290/ - (M 30 x 1,5)
1355310/ - (Klemmanschluss)
• Diesen Thermostatkopf wie unter 1. beschrieben auf Ventil mon-
tieren.
In Verbindung mit Eckventilen können Platzprobleme zwischen
Diebstahlsicherung und der Überwurfmutter der Tüllenver schrau bung
auftreten.
Dies ist durch das Herausbrechen von Konturen entlang von
Sollbruchstellen an der gewünschten Stelle zu umgehen.
Handregulierkappe
für alle Thermostatventilunterteile
mit Gewindean schluss
Ausführung
zum Thermostatkopf M 30 x 1,5
VPE Bestell-Nr.
10 161 189 9
