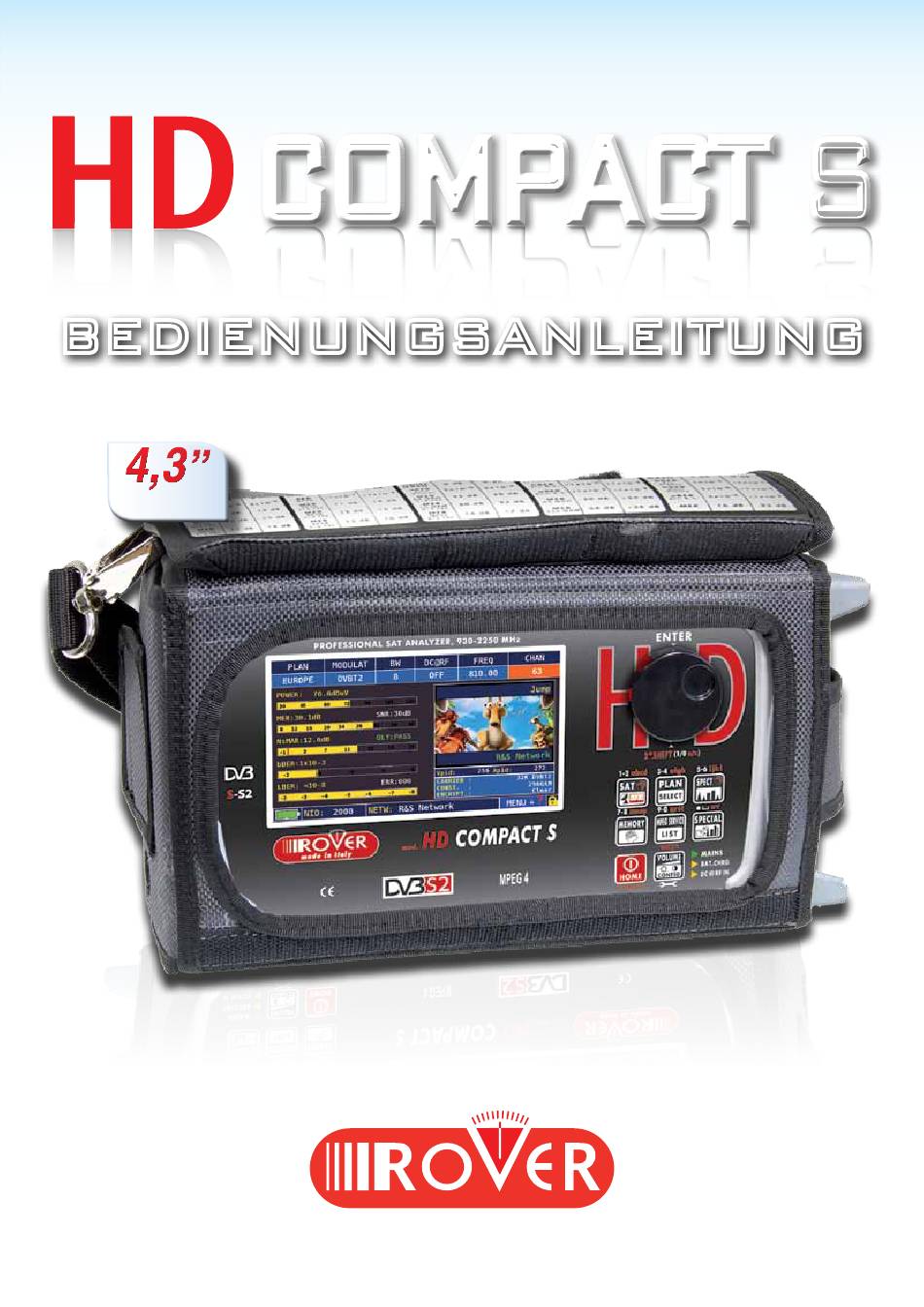

- Seite 1 COMPACT S COMPACT S C O M P A C T S C O M P A C T S BEDIENUNGSANLEITUNG TFT 16:10 TFT 16:10 www.roverinstruments.com...
-

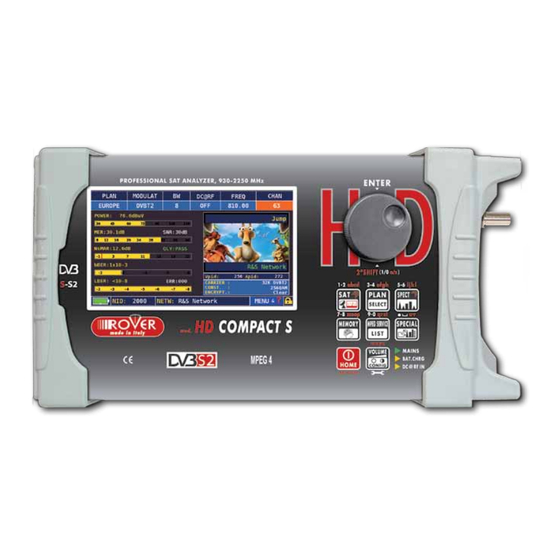

Seite 2: Lernen Sie Ihren Hd Compact S Kennen
Lernen Sie Ihren HD COMPACT S kennen VORDERSEITE _________________________________________________ • POwER AUSSCHALTEN EINSCHALTEN Drücken und Drücken Sie die halten Sie die ‘HOME’ Taste. ‘HOME’ Taste. • DREHKNOPF Benutzen Sie den Drehknopf um zu navigieren und Parameter zu ändern: Drücken Wählen... - Seite 3 1 = Eingang der Spannungsversorgung (12 V DC- 1A) 2 = USB Schnittstelle für Software-Aktualisierung und Speicherpläne 3 = RJ 45-Stecker (nur für ROVER internen Gebrauch). • LINKE SEITENANSICHT 4 = 75 Ohm F-Stecker für HF Eingang 4 - 2250 MHz.
-
Seite 4: Haupt-Bildschirm & Navigation
Haupt-Bildschirm und Navigation HAUP T-BILDSCHIRM _______________________________________ Drücken Sie die ‘HOME’ Taste um den Haupt-Bildschirm zu öffnen. Benutzen Sie nun den Drehknopf um das ‘SAT’ Symbol zu wählen. Stellen Sie nun den gewünschten Mess-Modus ein und drücken Sie zur Bestätigung den Drehknopf. Drücken Sie jederzeit die ‘HOME’... -
Seite 5: Lautstärke & Konfiguration
Lautstärke & Konfiguration Die LAUTSTÄRKE kann sofort eingestellt werden. Drücken Sie den Drehknopf um die Bildschirm- Konfiguration und weitere wichtige Parameter einzustellen. STROM-SPARFUNKTION und AUSCHALT-TIMER _________ Einstellungen zur Strom Sparfunktion: Wählen Sie “BAT TERY SAVING” aus dem Lautstärke-Bildschirm. Im ON Modus wird die Bildschirmhelligkeit nach 30 Sekunden reduziert und das Messgerät schaltet sich nach 5 Minuten automatisch aus, wenn... - Seite 6 SAT Konfiguration __________________________________________ Navigieren Sie im VOLUME Bildschirm Wählen Sie “SAT” um die wichtigsten auf “KONFIGURATIONS MENÜ”. Parameter einzustellen...
-
Seite 7: Sat: Analyse Von Satelliten Tv Signalen
Analyse von Satelliten T V Signalen UMSCHALTEN IN DEN SAT-MODUS _______________ Bildschirm der SAT Kanalliste “Alle Satelliten Informationen / Tabellen in Kooperation mit LyngSat - www.lyngsat.com” BILDSCHIRME DER DIGITALEN SAT MESSUNG VON DVB-S UND DVB-S2 Hauptmessungen & Live Bild Navigieren Sie auf das Bild und drücken Sie den Drehknopf um dieses zu vergrößern. -
Seite 8: Umschalten In Den Spektr Al-Modus
SPECT SPECT SPECT Spektrum Analysator UMSCHALTEN IN DEN SPEKTR AL-MODUS SPECT SPECT oder BILDSCHIRME DES SPEKTRUM ANALYSATORS _________ Navigieren Sie auf “SPAN” um den gewünschten Wert aus der Tabelle zu wählen: oder Drücken Schnelle Spektrum Analyse Navigieren Sie zur drehen Bestätigung Drücken Sie die Spektrum Taste erneut um die “MAX HOLD”... -
Seite 9: List
MPEG SERVICE MPEG SERVICE LIST (MPEG Auflistung und Auswahl der verfügbaren MPEG TS Service service) MPEG SERVICE MPEG SERVICE oder Oder: Navigieren Sie im T V- CAT V-SAT Mess-Bildschirm auf das Vpid - Apid Feld und drücken Sie den Drehkopf zur Bestätigung. Navigieren Sie erneut auf das Vpid - Apid Feld &... -
Seite 10: Anwendung Der "Help" Funktion
HELP Die Empfangsparameter eines unbekannten Signals ermitteln Die “Help” Funktion identifiziert die Empfangsparameter des digitalen TV oder SAT Signals. ANwENDUNG DER “HELP” FUNKTION __________ Bewegen Sie Wenn im den Marker Messmodus “mrk.Fr” das Symbol im Spektrum für ein Modus auf die eingerastetes Mitte eines Signal... -
Seite 11: Sat Finder
SAT SCR ___________________________________________________________ Navigieren Sie auf “SAT Navigieren Sie auf “LNB TYP” und wählen Sie SCR”: das LNB/MULTISWITCH Modell. Navigieren Sie auf “SCR USER”und wählen Sie die zu testende Benutzer-Nr. (USER 1-8). Drücken Sie die “SPECT” Taste um das Spektrum darzustellen oder die “MEAS” Taste um die Messungen zu starten. -
Seite 12: Memory
MEMORY MEMORY MEMORY Arbeiten mit Kanallisten und Log-Dateien MEMORY MEMORY oder LOGGER SPEICHERN ______________________________________ Navigieren Sie auf “SAVE DATALOGGER” DATA LOGGER wird ausgeführt. Setzen Sie die gewünschten Parameter und wählen Sie “START save?” um eine neue Logger-Datei zu generieren. HINWEIS: Die STOP&GO Funktion wird sie während der Logger-Ausführung unterstützen, in dem es Sie auffordert jeweils das korrekte Signal-Kabel am HF-Eingang anzuschließen. -
Seite 13: S.m.a.r.t. Software
S.M.A.R.T. SOFTwARE Das S.M.A.R.T. Programm wird benötigt, um das Gerät mit dem PC zu verbinden. Mit der PRO Version des S.M.A.R.T. Programm ist es möglich, die Dateien des Messgerätes (MANU FILE, AUTOMEMORY, LOGGER) zu editieren, zum Beispiel diese zu erstellen oder anzupassen, auszudrucken oder zu Excel ® zu exportieren. Für weitere Informationen, lesen Sie bitte die Seite bezüglich des S.M.A.R.T. - Seite 14 - NOTES -...
- Seite 15 - NOTES -...
-
Seite 16: Service Und Support Web Registrierung Und Software (Software) Aktualisierung
• Sie werden ebenfalls eine e-Mail Nachricht erhalten, in welcher Ihr Benutzername und Ihr von ROVER generiertes Passwort angegeben sind. Bitte heben Sie diese Daten gut auf, um auch in Zukunft auf den Download Bereich zugreifen zu können. ROVER S.M.A.R.T. INTERFACE PROGRAM Nachdem Sie sich zum Download Bereich “REGISTRIERT”... -
Seite 17: Prozedur Zur Fw Aktualisierung
Modell Ihres Messgerätes wählen können, um anschliessend die Aktualisierung manuell zu starten. 10. Warten Sie einige Minuten - das ROVER S.M.A.R.T. Interface Programm wird die neue Software in Ihr Messgerät kopieren; 11. Sobald der download beendet ist, erscheint folgender Hinweis: “Power on the meter to activate FW **PROGRAM SUCCESFUL**”... -
Seite 18: Prozedur Zur Speicherplan Aktualisierung
(“Warnung: Dieser Vorgang wird alle vorherigen im Messgerät gespeicherte Speicherpläne löschen”); 11. Klicken Sie auf “OK” und bestätigen Sie somit die Aktualisierung; 12. Warten Sie einige Minuten - das ROVER S.M.A.R.T. PRO Programm wird die neue Speicherplan-Datei in Ihr Messgerät kopieren;... -
Seite 19: Akku Li-Ion Polimer
AKKU LI-ION POLIMER WICHTIG: • SCHALTEN SIE IHR MESSGERÄT IMMER AUS, BEVOR SIE DAS NETZTEIL ANSCHLIESSEN. • BELASSEN SIE NIEMALS DEN AKKU ÜBER EINEN LÄNGEREN ZEITRAUM UNGELADEN. • LADEN SIE DEN AKKU IMMER ÜBER NACHT MINDESTENS 7 STUNDEN AUF, SELBST WENN DIESER NICHT VOLLSTÄNDIG ENTLADEN IST. - Seite 20 AKKU TEST & AKKU REGENERIERUNG DIESE PROZEDUR ERKLÄRT wIE DEN AKKU REGENERIEREN/TESTEN KÖNNEN UND wIE DIE ANZEIGE FÜR DIE AKKU-RESERVE KALIBRIERT wIRD Nützliche Hinweise: • LADEN SIE DEN AKKU JEDE NACHT NACH DEM GEBRAUCH DES MESSGERÄTES AUF, AUCH wENN DIESER NICHT VOLLSTÄNDIG ENTLADEN IST;...
-
Seite 21: Status Led Für Netzteil & Akkuladung
Status LED für Netzteil und Akkuladung NETZTEIL INSTRUMENT HINWEISE “MAINS” LED “CHRG” LED ANGESCHLOSSEN AKKU wird schnell geladen Akku-Ladevorgang abgeschlossen Blinken Anormale Akku-Temperatur. 0.5 SEKUNDEN AUS Der Ladevorgang wurde angehalten und wird 0.5 SEKUNDEN AN automatisch zurückgesetzt. -
Seite 22: Wartung Des Messgerätes
Kontaktes mit Wasser, und eventuell beschädigten Platinen, trocknen Sie das Messgerät genügend, bevor Sie es wieder einschalten. Verwenden Sie keinen Haartrockner oder eine starke Heizquelle dafür, lassen Sie es einfach in der Umgebungsluft austrocknen. Kontaktieren Sie dazu den technischen Support von Rover Laboratories S.p.A. -
Seite 23: Service Hinweise & Garantiebedingungen
Sie das Gerät gekauft haben, oder einem autorisiertem Service Center, falls in Ihrer Nähe vorhanden, in Verbindung setzten. Wenn es in Ihrer Nähe keinen ROVER Service Center gibt, treten Sie bitte direkt mit Rover Laboratories S.p.A. über folgende Telefon- oder FAX-Nummer, bzw. -
Seite 24: Beseitigung Elektronischer Geräte
Risiken und Kosten für den Transport zu Rover Laboratories S.p.A. werden vom Kunden getragen. Nach der Reparatur, wenn das Gerät sich im Garantiezeitraum befindet, trägt Rover Laboratories S.p.A. die Kosten für den Versand zum Kunden. Ist das Instrument nicht unter Garantie, wird es auf Kosten des Kunden über einen Kurierdienst versendet. -
Seite 25: Fehler Identifikations-Formular
(*) Fügen Sie wenn notwenig weitere Zeilen für die Beschreibung hinzu. BITTE SENDEN SIE DAS MESSGERÄT NICHT OHNE UNSERE GENEHMIGUNGSNUMMER UND ROVER VERSAND INFORMATIONEN, DAS MESSGERÄHT wIRD SONST NICHT ANGENOMMEN wENN ES BEI ROVER ANKOMMT. Um eine Genehmigungsnummer zu erhalten, rufen Sie bitte folgende Nummer an: +39 030 9198 299... -
Seite 26: Vorgeschlagene Werte
VORGESCHLAGENE wERTE Diese Tabelle zeigt die vorgeschlagenen Messungen an den Teilnehmer-Buchsen für die wichtigsten digitalen Modulationen. � DVB-T2 & GB COFDM dBµV dBµV –7 256 QAM 2 / 3 F E C 26,5 29,5 256 QAM 3 / 4 F E C 28,5 31,5 256 QAM... -
Seite 27: Inhaltsverzeichnis
INHALTSVERZEICHNIS – Lernen Sie Ihren HD COMPACT S kennen – Haupt-Bildschirm & Navigation 5 – Lautstärke & Konfiguration SAT: Analyse von Satelliten TV Signalen – SPECT: Spektrum Analysator SPECT SPECT – LIST: MPEG SERVICE MPEG SERVICE Anzeigen und Auswahl der verfügbaren MPEG TS Services –... - Seite 28 Kunden-Support wecare@roverinstruments.com +39 030 9198 299 skype nur für Telefongespräche ® wecare.roverinstruments UG-HDCOMPACT-S-DE-V2.3 In Europa entworfen, in Europa hergestellt. RO.VE.R. LABORATORIES S.p.A. Via Parini 2, 25019 Sirmione (BS) Italy Tel.:. +39 030 9198 1 FAX: +39 030 990 6894 Produkt-Spezifikationen unterliegen Änderungen ohne vorheriger Ankündigung. Alle verwendeten Marken sind Eigentum ihrer jeweiligen Besitzer...
