Compit R510 Bedienungsanleitung Seite 3
Der regler des kohlenkessels mit zubringer und mit ladefunktion von ww (warmwasser) - speicher
dem Schneckenzugeber um die Temperatur auf einer von Benutzer
gewünschten Stufe und das Laden vom WW- Speicher anzuhalten.
Zusätzlich besteht die Möglichkeit, einen Zimmerwärmeregler zur
Senkung der Soll - Kesseltemperatur und (wahlweise) Ausschaltung der
ZH – Umlaufpumpe anzuschlieβen.
2. Funktionierung
Die Aufgabe des R510-Reglers ist die vom Benutzer eingestellte Kessel-
und in WW- Speicher Temperatur anzuhalten. Der Regler steuert die
Arbeit von Zugeber, Lüfter und ZH- und WW – Pumpen. Die Drehungen
des Lüfters können frei geregelt werden, was die Luftmenge, die
während der Brennung geliefert wird, vermindern lässt.

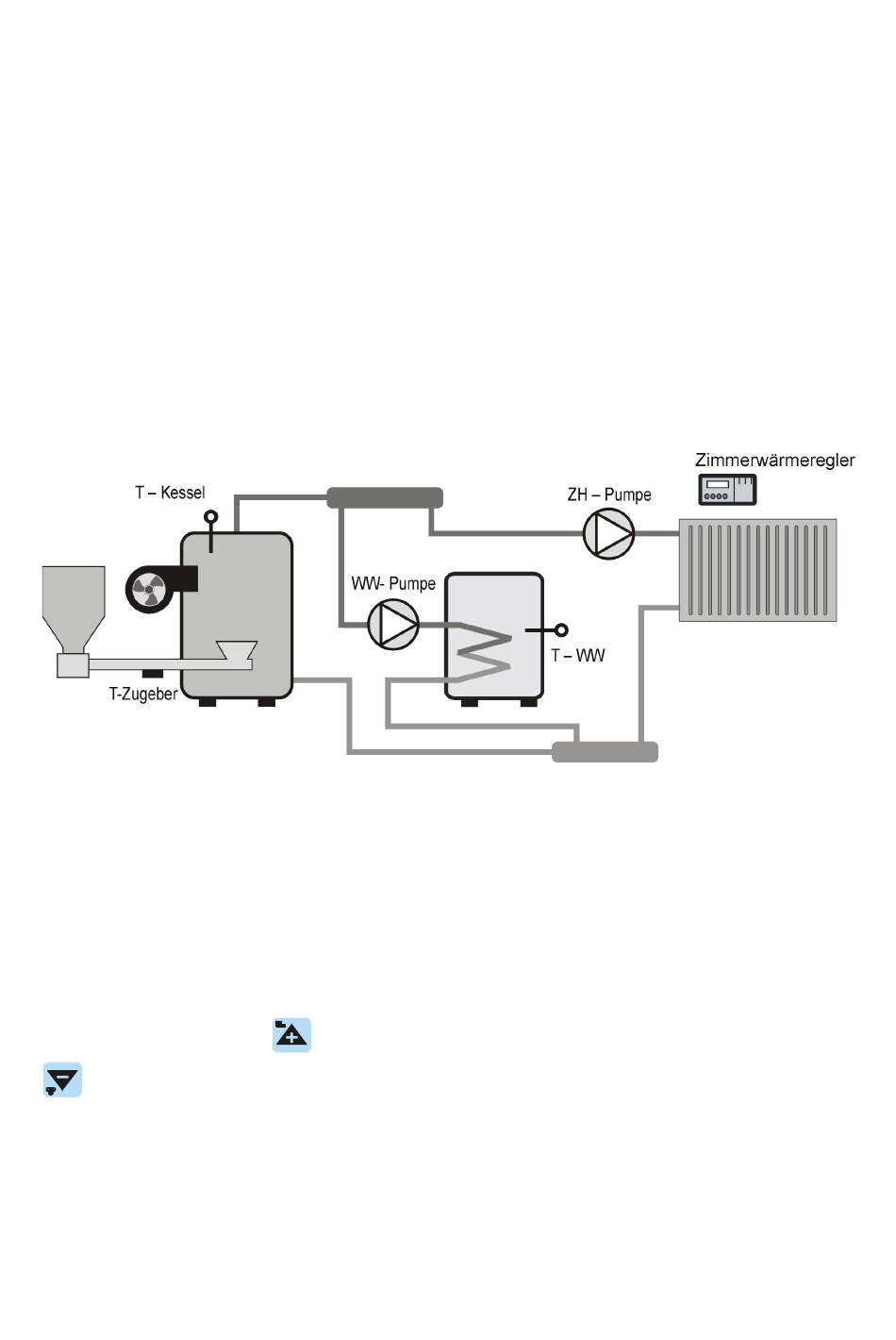

Zeichnung: Grundschema der Arbeit von R-510 – Regler
ZH - Kesselarbeit
2.1
Modus - ANZÜNDUNG
Zum Modus – Anzünden wird vom Modus – Ausschaltung mit der taste
ARBEIT/STOP übergangen. Die Kontrolllampe ARBEIT beginnt zu
leuchten. Die Taste
ist für Anschaltung von Zugeber und die Taste
für Anschaltung von Lüfter bestimmt. Nach Drücken der Taste „?"
erscheint die Ablesung der Lüftergeschwindigkeit – auf dem Display
erscheint eine Zahl mit der Buchstabe „u". Die Geschwindigkeit des
Lüfters kann mit den Zeigertasten OBEN/UNTEN geändert werden. Das
nochmalige Drücken der Taste „?" schaltet den Regler auf Ablesung der
Temperatur um.
