Compit R510 Bedienungsanleitung Seite 13
Der regler des kohlenkessels mit zubringer und mit ladefunktion von ww (warmwasser) - speicher
5. Elektrische Schemata

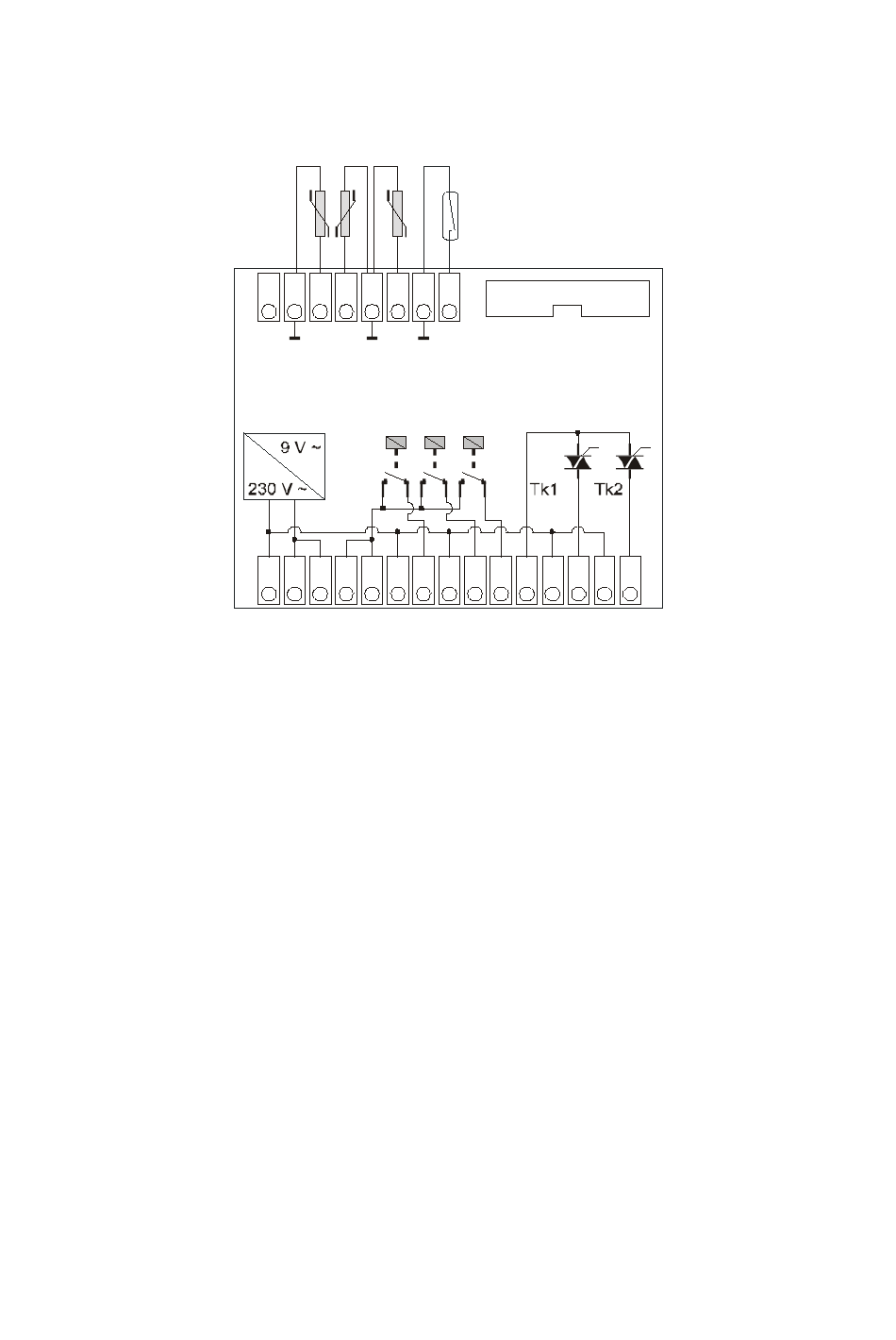

Zeichnung: Schema der Anschlüsse des Stellmodus E510 des Reglers
EINGÄNGE:
17, 18 -
Sensor T3 – WW- Temperatur
19, 20 -
Sensor T2 - Zugebertemperatur
20, 21 -
Sensor T1 – Temperatur des ZH- Kessels
22, 23 -
Eingang W - Zimmerwärmeregler
AUSGÄNGE:
1, 2 - Spannung 230 V~
3, 4 - Hauptsicherung (Sicherung max. 6,3 A)
5 -
Eingang STB
6, 7 - WW- Pumpe
8, 9 - ZH- Pumpe
10 - Notausgang
11 - Eingang STB
12, 13 - Lüfter
T3
T2
T1
W
16
17
18
19
20
21
22
Pk1
Pk2 Pk3
1
2
3
4
6
7
5
R510.
23
9
10
12
13
8
11
14
15
