Anschluss CAN – Kabel
Das CAN Kabel ist wie in Abbildung 7.5 ersichtlich, folgendermaßen an Block XB
anzuschließen sofern nur eine Batterie vorhanden ist:
Weißer Draht an CH-Klemme
Grüner Draht an CL- Klemme
Roter Draht an 1A-Klemme
Schwarzer Draht an 1B-Klemme

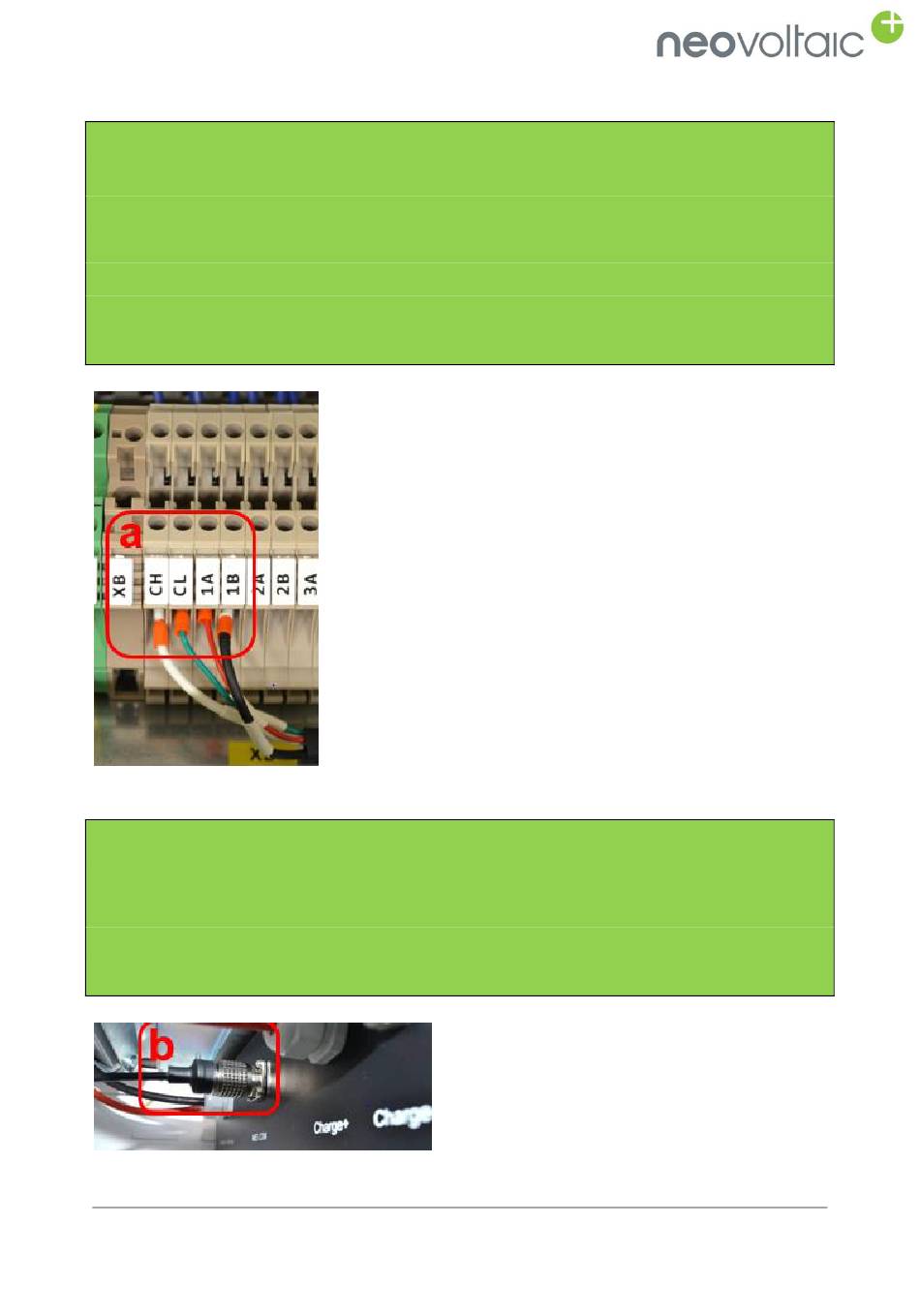

Abbildung 7.5 Anschluss CAN-Kabel
Anschluss CAN – Konnektor
Der CAN-Konnektor, welcher in Abbildung 7.6 ersichtlich ist, ist bei der ersten
Batterie, welche sich im Gehäuse befindet an der vorderen Seite zu befestigen.
(Anschluss so drehen, dass der blaue Punkt nach oben zeigt, dann den Stecker an
der schwarzen Isolierung festhalten und drauf drücken bis ein Klicken zu hören ist).
Abbildung 7.6 Anschluss CAN-Konnektor
Inbetriebnahme Handbuch Dynamic
neovoltaic AG
Seite 16 von 36
