BLOCKSCHALTBILD
4
Zur Veranschaulichung der Funktion (AC Kopplung) des neoStore sind in Abbildung
4.1 das Blockschaltbild sowie in Tabelle 4.1 die Komponentenbezeichnungen
ersichtlich.

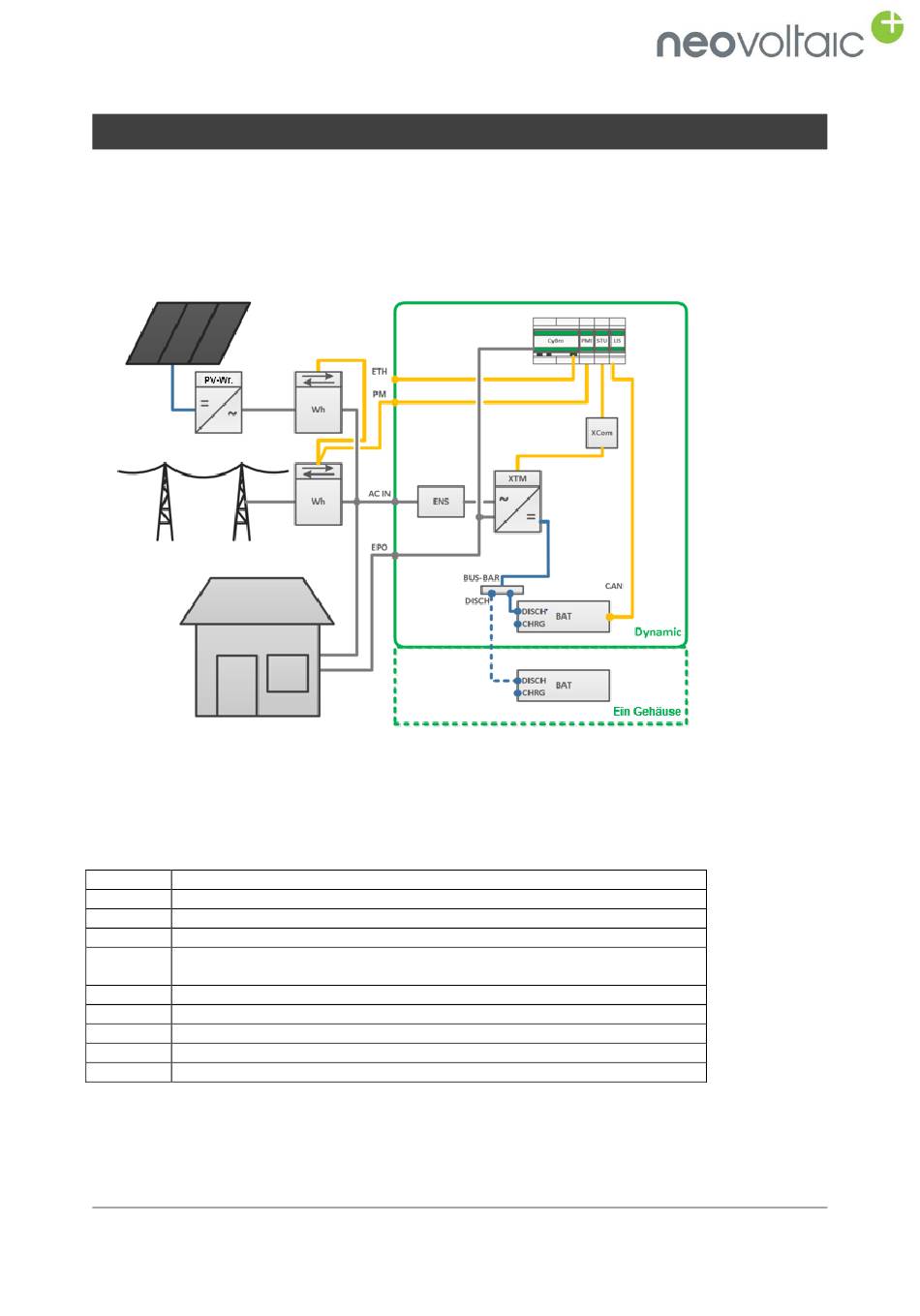

Abbildung 4.1 Blockschaltbild AC Kopplung
Tabelle 4.1 Beschreibung Komponenten AC Kopplung
ID
Beschreibung
Cybro
Speicherprogrammierbare Steuerung Cybrotech Cybro-2-230-E
PMI
Leistungsmesser Kommunikationsmodul Cybrotech COM-PMI (RS485)
STU
Studer Kommunikationsmodul Cybrotech COM-STU (RS232)
LIS
Lishen Lithium-Ionen-Batterie Kommunikationsmodul Cybrotech COM-
LIS(CAN)
Wh
Leistungsmesser (befindet sich außerhalb des neoStore)
ENS
Netzschutzeinrichtung
XTM
Batteriewechselrichter/-Ladegerät Studer XTM
XCom
Studer CAN zu RS232-Datenkonvertierung und Datenlogger
BAT
Lithium-Ionen-Batterie Lishen M48B
Inbetriebnahme Handbuch Dynamic
neovoltaic AG
Seite 10 von 36
