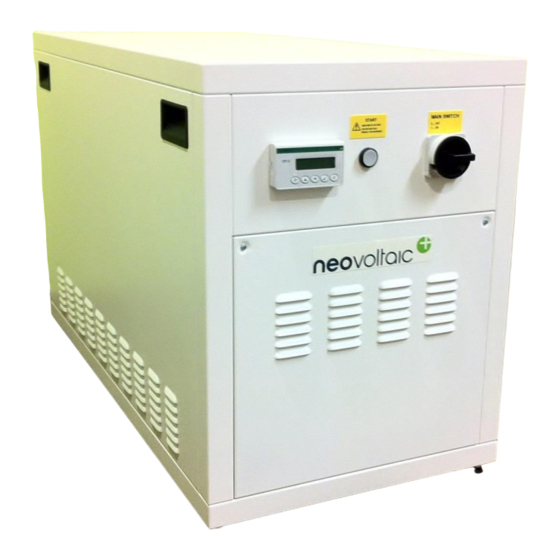

Inhaltszusammenfassung für neovoltaic neoStore Dynamic
- Seite 1 Inbetriebnahme Handbuch neoStore Dynamic Neovoltaic AG, Am Ökopark 10a, 8230 Hartberg, Österreich, info@neovoltaic.com Version 05...
-
Seite 2: Inhaltsverzeichnis
2.1.2 Betriebssicherheit 2.1.3 Aufstellort 2.1.3.1 Sicherheitsabstände VERSORGUNG NEOSTORE Allgemein 3.1.1 VDE Standards BLOCKSCHALTBILD SYSTEM KOMPONENTEN LIEFERUMFANG Lieferumfang neoStore AC Kopplung Übersicht Kabelbezeichnungen INSTALLATION INBETRIEBNAHME LASTMANAGEMENT Komponenten Installation Inbetriebnahme ANHANG ELEKTR. SCHALTPLAN Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 2 von 36... -
Seite 3: Allgemeine Informationen
Für das vorliegende Benutzerhandbuch des neoStore gibt es folgende allgemeine Informationen zum Verständnis: Abkürzungen Folgende technische Abkürzungen werden im Dokument verwendet: Photovoltaik Wechselstrom Gleichstrom Energie Management System Batterie Management System Generatoranschlusskasten Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 3 von 36... -
Seite 4: Einführung
Ladung und Spannung. Sämtliche Arbeiten sind aus diesem Grund ausschließlich von qualifizierten und ausgebildeten Fachkräften auszuführen. Wenn bei der Installation, der Inbetriebnahme oder der Bedienung des neoStores Zweifel bestehen, ist der neovoltaic Support zu kontaktieren. Sicherheitshinweise Die Inbetriebnahme ist gemäß der folgenden Anleitung durchzuführen, damit die Sicherheit des Bedieners gewährleistet ist. -
Seite 5: Elektrische Sicherheit
Elektrische Sicherheit Um die Sicherheit des Benutzers und den ordnungsgemäßen Betrieb des Systems zu gewährleisten, ist die Instandhaltung von einem Servicetechniker der Neovoltaic AG durchzuführen. Hierbei wird sichergestellt, dass die Anschlüsse der Batteriepole und Kabel sowie die Datenkabel (Internet, Verbindung mit dem Leistungsmesser) und die gesamte Parametrierung des Systems korrekt vorliegt. - Seite 6 Der Temperaturbereich des Aufstellungsortes vom Speichersystem sollte zwischen +10° und +30°C liegen. Dieser Bereich sollte zu keiner Zeit über- oder unterschritten werden, da dies sich auf die Leistungsfähigkeit der Batterie auswirken kann. Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 6 von 36...
-
Seite 7: Aufstellort
Zur Unterstützung der Kühlung ist eine ausreichende Luftzirkulation erforderlich. Aus diesem Grund ist ein Freiraum rund um den neoStore von rund 400mm einzuhalten. Eine mögliche Aufstellung mit Einhaltung der Sicherheitsabstände siehe in Abbildung 2.1. Abbildung 2.1 Sicherheitsabstände neoStore Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 7 von 36... -
Seite 8: Versorgung Neostore
Niederspannungsnetz angeschlossen sind und parallel mit diesem Netz betrieben werden, den Ausgangsstrom regulieren. Die Kombination von programmierbarer Steuerung und dem Managementsystem sorgt dafür, dass der neoStore gemäß dem VDE-Standard betrieben wird. Zwei der wichtigsten VDE-Einschränkungen werden im Folgenden beschrieben: Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 8 von 36... - Seite 9 Die Ausgangsleistung kann nur um 10 % pro Minute gesteigert werden, sodass es 10 Minuten dauert um eine Ausgangsleistung von 100% zu erreichen. Diese Logik wird in Abbildung 3.2 dargestellt. Abbildung 3.2 Einschaltung nach Netzschutzeinrichtung Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 9 von 36...
-
Seite 10: Blockschaltbild
Studer Kommunikationsmodul Cybrotech COM-STU (RS232) Lishen Lithium-Ionen-Batterie Kommunikationsmodul Cybrotech COM- LIS(CAN) Leistungsmesser (befindet sich außerhalb des neoStore) Netzschutzeinrichtung Batteriewechselrichter/-Ladegerät Studer XTM XCom Studer CAN zu RS232-Datenkonvertierung und Datenlogger Lithium-Ionen-Batterie Lishen M48B Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 10 von 36... -
Seite 11: System Komponenten
SYSTEM KOMPONENTEN In Abbildung 5.1 ist der neoStore Dynamic mit allen Komponenten im Gehäuse dargestellt. Tabelle 5.1 zeigt die Beschreibung der einzelnen Komponenten. Abbildung 5.1 Systemkomponenten neoStore Dynamic Tabelle 5.1 Beschreibung der Systemkomponenten Kennzeichnung Beschreibung der Komponenten Wechselrichter Xtender XTM 4000-48 Hauptschalter Laderegler VT80 (gilt für Anlagen die vor... -
Seite 12: Lieferumfang
Abbildung 6.1 Abmessungen neoStore Lieferumfang neoStore AC Kopplung Im Lieferumfang für eine AC Kopplung sind folgende Komponenten und Materialien enthalten: neoStore Dynamic Batterie Lishen M48B 5kWh + CAN Kabel 2 x Leistungsmessgerät Eastron 2 x Widerstand 120 Ω/0,25 W Folgende Materialien sind im Lieferumfang für eine AC Kopplung NICHT enthalten:... -
Seite 13: Übersicht Kabelbezeichnungen
(AWG 8) 21 mm EPO OUT Querschn. max. 4 mm 4 - 8 mm H07V- (AWG 10) KOMMUNIKATION MIT Querschn. max. 2,5 mm 4 - 8 mm H07V- LEISTUNGSMESSER (AWG 12) 2G2.5 Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 13 von 36... -
Seite 14: Installation
Schrauben an der Seitenwand des neoStore vor Installation entfernen. Abbildung 7.1 Gehäuse neoStore Vorder- und Seitenabdeckungen welche in Abbildung 7.1 ersichtlich sind, abnehmen. Anschließend ist das Erdungskabel wie in Abbildung 7.2 ersichtlich, während des Installationsvorganges abzunehmen. Abbildung 7.2 Erdungskabel Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 14 von 36... - Seite 15 PV+ und PV- Kabel (werden von GAK zu neoStore geführt – NUR bei DC Kopplung) Kabel für Anschluss XIN (für Netzanschluss) Kabel für Anschluss XEP (für Back-Up Anschluss) Abbildung 7.4 Kabeldurchführungen Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 15 von 36...
-
Seite 16: Anschluss Can - Kabel
(Anschluss so drehen, dass der blaue Punkt nach oben zeigt, dann den Stecker an der schwarzen Isolierung festhalten und drauf drücken bis ein Klicken zu hören ist). Abbildung 7.6 Anschluss CAN-Konnektor Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 16 von 36... -
Seite 17: Anschluss Batterie Bei Ac Kopplung
Anschluss Batterie bei AC Kopplung Die Batterie ist folgendermaßen wie in Abbildung 7.7 ersichtlich an Block XBAT anzuschließen: Kabel Discharge- an Klemme NEG- Kabel Discharge+ an Klemme DIS+ Abbildung 7.7 Anschluss Batterie AC Kopplung Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 17 von 36... -
Seite 18: Anschluss Batterie Erweiterung (Optional)
3A und 3B, 4A und 4B je nachdem ob eine 2. 3. oder 4. Batterie verwendet wird) 3: Kabel an Ext. Sockel im neoStore anstecken 4: Can-Stecker an Batterie anstecken Abbildung 7.8 Anschluss Batterie Erweiterung Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 18 von 36... - Seite 19 Für den Anschluss von L1, L2, L3; N und PE ist ein 5 x 2,5 mm² Kabel zu verwenden. Dieser Anschluss ist ebenfalls nach Vorschrift korrekt abzusichern (Bsp. FI-LS) Abbildung 7.9 Anschluss AC_in Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 19 von 36...
- Seite 20 Stromversorgung. Die Weiterversorgung wird in diesem Fall vom neoStore übernommen. Die Umschaltung erfolgt automatisch. Eine Allgemeine Ersatzstromversorgung sichert Verfügbarkeit von elektrischer Energie durch eine zusätzliche netzunabhängige Stromquelle. Abbildung 7.10 Anschluss AC_out Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 20 von 36...
-
Seite 21: Anschluss Kommunikation Leistungsmessgerät Zu Neostore
Abbildung 7.12 für eine AC ersichtlich. Hinweise: Bei einer AC Kopplung sind zwei Leistungsmessgeräte zu installieren. Das Leistungsmessgerät ist so im Verteiler zu installieren, dass der GESAMTE Stromverbrauch des Haushaltes gemessen werden kann. Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 21 von 36... -
Seite 22: Verbinden Des Neostore Mit Dem Internet
Abbildung 7.12 Anschlüsse Leistungsmessgerät Eastron – AC Kopplung Verbinden des neoStore mit dem Internet Für eine Internetverbindung ist ein Netzwerkkabel an den Port XETH wie in Abbildung 7.13 ersichtlich, anzuschließen. Abbildung 7.13 Anschluss Netzwerkkabel Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 22 von 36... - Seite 23 Für die Inbetriebnahme ist nun folgende Tätigkeit notwendig: Hauptschalter (a) auf On stellen und Start-Knopf (b) solange drücken, bis die LED Anzeige aufleuchtet (Abbildung 7.14) Abbildung 7.14 Hauptschalter und Startknopf für die Inbetriebnahme Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 23 von 36...
-
Seite 24: Inbetriebnahme
Abbildung 8.1 Inbetriebnahme-Software Es stehen Ihnen fünf Seiten bei der Software zur Bearbeitung zur Verfügung welche in den folgenden Abbildungen ersichtlich sind. Abbildung 8.2 Seite 1 Echtzeitdatenübersicht – Funktion neoStore Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 24 von 36... - Seite 25 Abbildung 8.3 Seite 2 Datenhistorien Abbildung 8.4 Seite 3 Einstellungen Lastmanagement Für die notwendige Funktionskontrolle bei der Inbetriebnahme ist nach folgenden Punkten wie in den markierten Feldern bei Abbildung 8.5 und Abbildung 8.6 vorzugehen: Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 25 von 36...
- Seite 26 Abbildung 8.5 Seite 4 Funktions-Detailansicht zur Inbetriebnahme Abbildung 8.6 Seite 5 Einstellungen der notwendigen Parameter Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 26 von 36...
- Seite 27 Angaben überprüft wurden, Funktionskontrolle positiv abgeschlossen ist und alle Parameter gespeichert sind, ist der neovoltaic Support zu kontaktieren. Bemerkung: Für die Inbetriebnahme ist ein Laptop mit Netzwerkverbindung und die Software TEAM VIEWER erforderlich! (kostenloser Download verfügbar) Inbetriebnahme Handbuch Dynamic neovoltaic AG...
-
Seite 28: Lastmanagement
Die Komponenten welche für die Installation benötigt werden, sind in Abbildung 9.1 ersichtlich und dessen Bezeichnung in Tabelle 9.1. Abbildung 9.1 Komponenten Lastmanagement Tabelle 9.1 Erklärung Komponenten Lastmanagement Anleitung 4 NOKS RF Buchsen Kommunikationskabel (4,5m) NOKS Antenne NOKS Schrauben Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 28 von 36... -
Seite 29: Installation
Abbildung 9.3 ersichtlich an den Block XLM anzuschließen: Weißer Draht an 24+ Klemme Brauner Draht an GND Klemme Grüner Draht an A-Klemme Gelber Draht an B-Klemme Schwarzer Draht an PE-Klemme Abbildung 9.3 Anschluss Kommunikationskabel Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 29 von 36... -
Seite 30: Inbetriebnahme
Abbildung 9.4 Load mgmt zur Inbetriebnahme Auf Schaltfläche „Add devices“ klicken. Auf Netzwerkstatus „Waiting keypress“ warten. Neue RF-Buchse anschließen und kurz den Geräteknopf drücken, welcher in Abbildung 9.5 ersichtlich ist. Abbildung 9.5 Geräteknopf Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 30 von 36... - Seite 31 3. Der Netzwerkstatus ändert sich von „Destroy network“ (Netzwerk auflösen) über „No network“ (Kein Netzwerk) und „Create network“ (Netzwerk erstellen) wieder in „Network active“ (Netzwerk aktiv). 4. Geräte nach dem beschriebenen Verfahren hinzufügen. Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 31 von 36...
-
Seite 32: Anhang Elektr. Schaltplan
ANHANG ELEKTR. SCHALTPLAN Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 32 von 36... - Seite 33 Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 33 von 36...
- Seite 34 Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 34 von 36...
- Seite 35 Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 35 von 36...
- Seite 36 Inbetriebnahme Handbuch Dynamic neovoltaic AG Seite 36 von 36...
