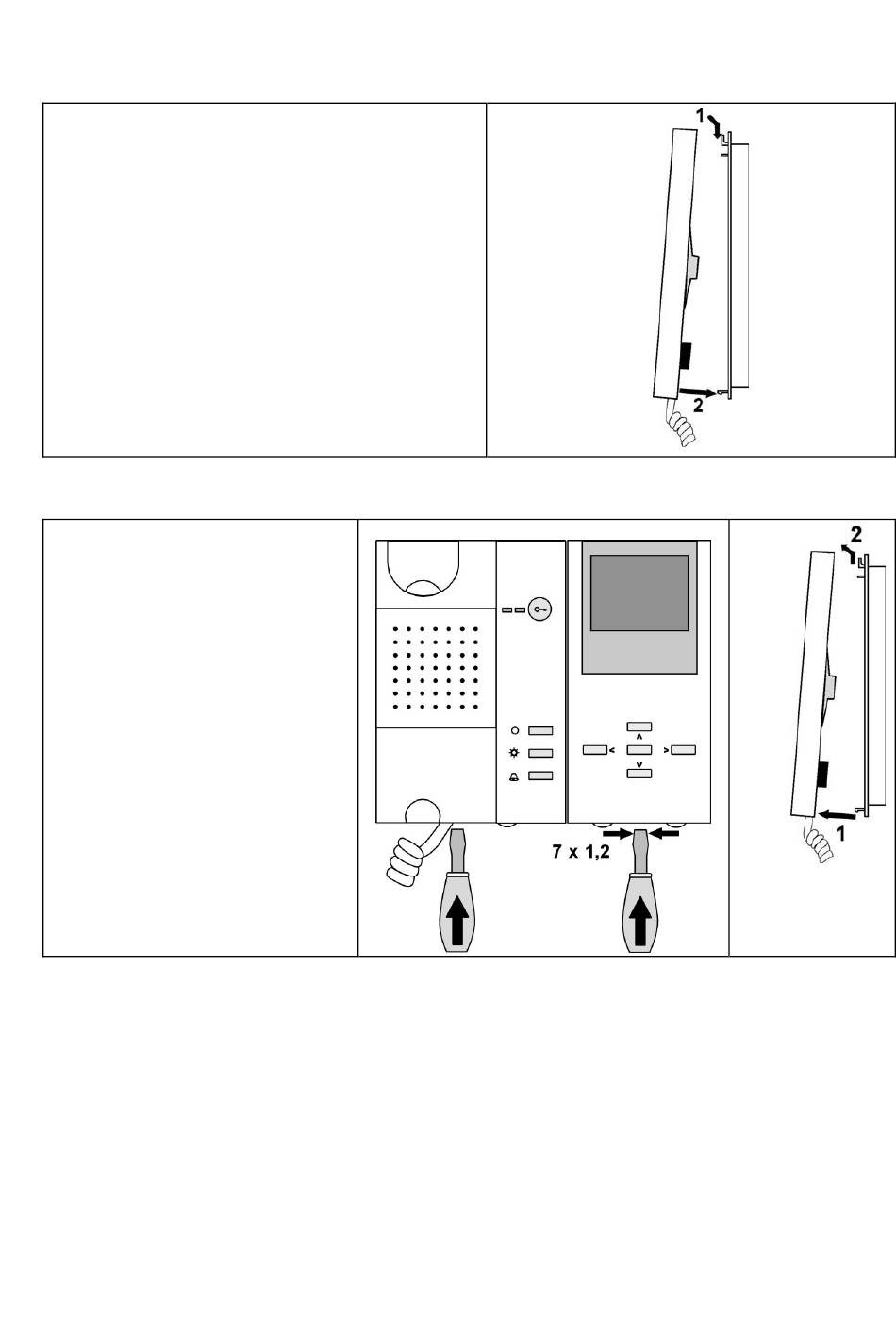

Oberschalen der Module aufrasten
1. Setzen Sie die Oberschale auf die beiden
Rastwinkel an der Unterschale auf (1).
2. Platzieren Sie die Hörerschnur sorgfältig in
der Aussparung in der Oberschale
(Beschädigung vermeiden) und
rasten Sie die Oberschale ein (2)
Gerät öffnen
1. An der Unterseite des Gerätes
befinden sich rechteckige
Entriegelungsöffnungen für
jedes Modul. Führen Sie einen
Schraubendreher mit ca. 7mm
Breite gerade und leichtem
Druck in diese Öffnung ein.
Die Oberschalen lassen sich
an der Unterseite abziehen (1)
2. Heben Sie die Oberschale
aus den beiden oberen Rast-
winkeln heraus (2).
Technische Angaben
Versorgungsspannung
Gehäuse
Abmessungen (BHT)
Gewicht
Zulässige Umgebungstemperatur
Eingangsstrom
Videomodul
Bildschirmdiagonale
Videosignaleingang
+24 VDC ± 8% (über Zentrale)
Kunststoff weiss
170x146(185)x26(42) mm (mit Hörer)
440 g
0 °C ... +40 °C
I(a) = 0.4 mA, I(+) = 4.4 mA - I(+max) = 133 mA
TFT-color Modul
2.4" (6 cm)
symmetrisch 1 Vss FBAS
4/12
