DEUTSCH
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.
Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen
im Raum befinden, die unter Epilepsie leiden.

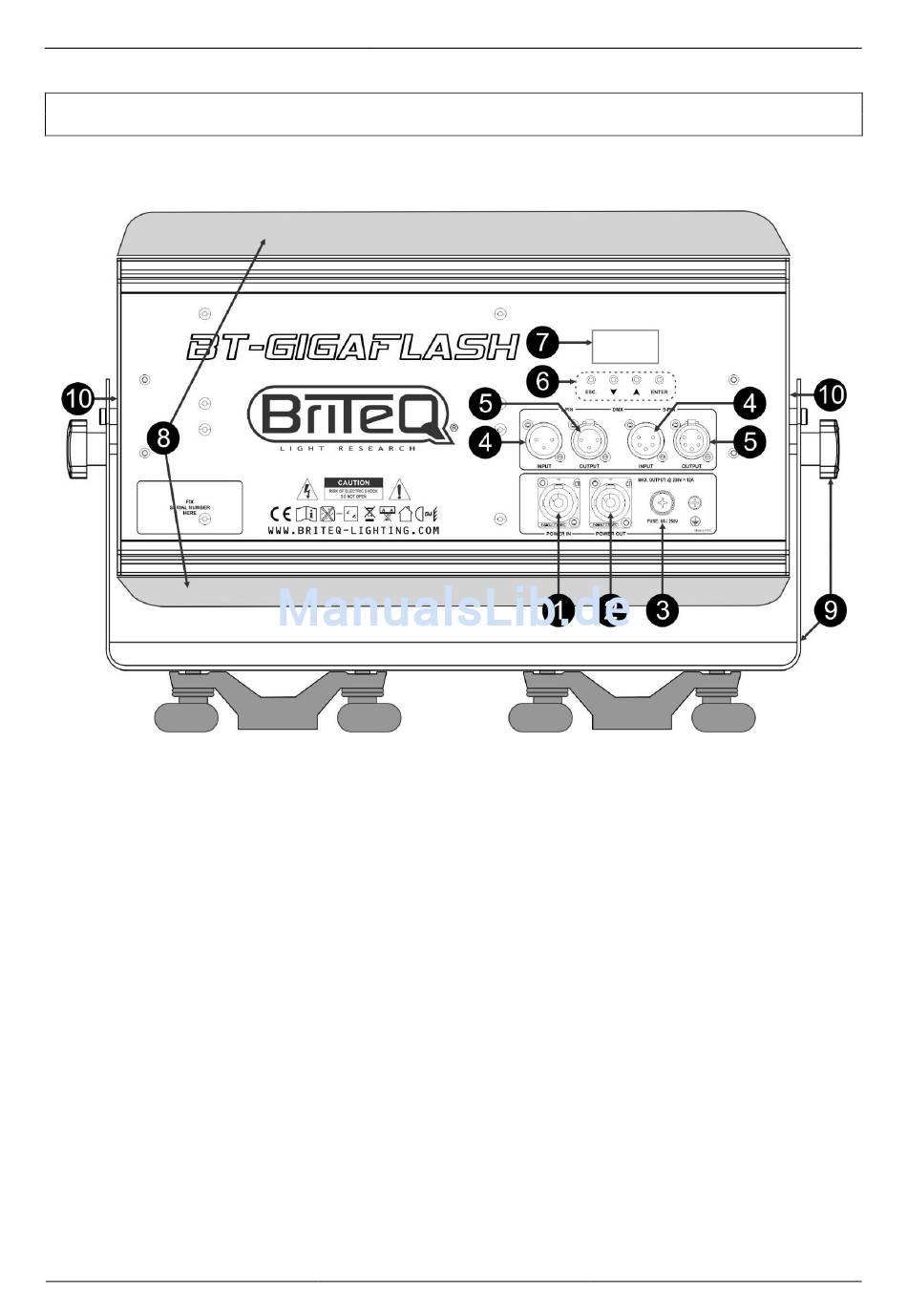

BESCHREIBUNG:
1. NETZSPANNUNG: Schließen Sie hier das mitgelieferte Netzkabel an ein beliebiges PowerCon
Verlängerungskabel an.
2. NETZAUSGANG: Wird zur Kaskadierung der Leistung mit mehreren anderen Projektoren verwendet.
Achten Sie immer auf die maximale Belastung beim Hinzufügen der Projektoren! Spezielle Multi-Kabel
®
(PowerCON
+ DMX XLR-Kabel sind optional erhältlich: siehe unsere Webseite!)
3. NETZSICHERUNG: Schützt das Gerät im Falle von elektrischen Problemen, verwenden Sie immer die
vorgeschriebene Sicherung!
4. DMX-EINGANG: Es stehen sowohl 3-polige als auch 5-polige Eingänge zur Verkettung des Projektors
mit anderen Geräten zur Verfügung, die von einem DMX-Controller gesteuert werden. Die DMX-
Eingänge werden auch zur Aktualisierung der Firmware des Projektors verwendet. Anweisungen zum
Aktualisieren finden Sie auf unserer Website.
5. DMX-AUSGANG: Es stehen sowohl 3-polige als auch 5-polige Ausgänge zur Verkettung des Projektors
mit anderen Geräten zur Verfügung, die von einem DMX-Controller gesteuert werden.
6. [MENU] Tasten: Mit ihnen können die verschiedenen Optionen des Einstellungsmenüs durchsucht werden.
• ESC. Taste: Geht mit einem kurzen Tastendruck eine Ebene aufwärts. Drücken Sie die Taste mehrmals,
bis die Standard-Anzeige erscheint.
• Tasten ▲/▼: Blättert im Menü und ändert der Werte der ausgewählten Funktion.
• Taste [ENTER]: Bestätigt die aktuelle Aktion.
7. DISPLAY: Das hintergrundbeleuchtete LCD-Display zeigt wichtige Informationen an, wie: Kanalmodus,
DMX Start-/Ende-Adresse usw. Die Hintergrundbeleuchtung leuchtet auf, sobald eine Taste gedrückt
wird. Ein [S] in Großbuchstaben blinkt in der oberen rechten Ecke, wenn ein DMX-Signal erkannt wird.
8. 2-FLÜGELTOR: Mit glänzendem Innenreflektor, um die visuelle Leistung zu erhöhen und als Schutz der
Frontglasscheibe während des Transports. Stellen Sie die Flügel auf die richtige Position ein, um die
Leistung drastisch zu erhöhen oder das Stroboskoplicht in bestimmten Richtungen zu blockieren.
BRITEQ
®
BEDIENUNGSANLEITUNG
3/12
BT-GIGAFLASH RGB
®
