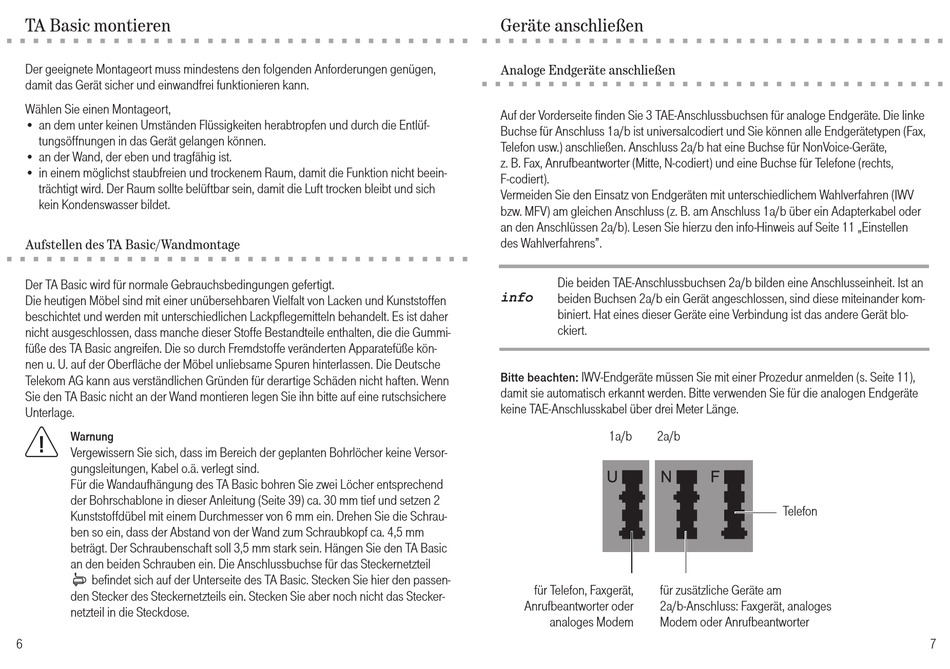

TA Basic montieren
===================================
Der geeignete Montageort muss mindestens den folgenden Anforderungen genügen,
damit das Gerät sicher und einwandfrei funktionieren kann.
Wählen Sie einen Montageort,
• an dem unter keinen Umständen Flüssigkeiten herabtropfen und durch die Entlüf-
tungsöffnungen in das Gerät gelangen können.
• an der Wand, der eben und tragfähig ist.
• in einem möglichst staubfreien und trockenem Raum, damit die Funktion nicht beein-
trächtigt wird. Der Raum sollte belüftbar sein, damit die Luft trocken bleibt und sich
kein Kondenswasser bildet.
Aufstellen des TA Basic/Wandmontage
===================================
Der TA Basic wird für normale Gebrauchsbedingungen gefertigt.
Die heutigen Möbel sind mit einer unübersehbaren Vielfalt von Lacken und Kunststoffen
beschichtet und werden mit unterschiedlichen Lackpflegemitteln behandelt. Es ist daher
nicht ausgeschlossen, dass manche dieser Stoffe Bestandteile enthalten, die die Gummi-
füße des TA Basic angreifen. Die so durch Fremdstoffe veränderten Apparatefüße kön-
nen u. U. auf der Oberfläche der Möbel unliebsame Spuren hinterlassen. Die Deutsche
Telekom AG kann aus verständlichen Gründen für derartige Schäden nicht haften. Wenn
Sie den TA Basic nicht an der Wand montieren legen Sie ihn bitte auf eine rutschsichere
Unterlage.
a
Warnung
Vergewissern Sie sich, dass im Bereich der geplanten Bohrlöcher keine Versor-
gungsleitungen, Kabel o.ä. verlegt sind.
Für die Wandaufhängung des TA Basic bohren Sie zwei Löcher entsprechend
der Bohrschablone in dieser Anleitung (Seite 39) ca. 30 mm tief und setzen 2
Kunststoffdübel mit einem Durchmesser von 6 mm ein. Drehen Sie die Schrau-
ben so ein, dass der Abstand von der Wand zum Schraubkopf ca. 4,5 mm
beträgt. Der Schraubenschaft soll 3,5 mm stark sein. Hängen Sie den TA Basic
an den beiden Schrauben ein. Die Anschlussbuchse für das Steckernetzteil
befindet sich auf der Unterseite des TA Basic. Stecken Sie hier den passen-
den Stecker des Steckernetzteils ein. Stecken Sie aber noch nicht das Stecker-
netzteil in die Steckdose.
6
Geräte anschließen
===================================
Analoge Endgeräte anschließen
===================================
Auf der Vorderseite finden Sie 3 TAE-Anschlussbuchsen für analoge Endgeräte. Die linke
Buchse für Anschluss 1a/b ist universalcodiert und Sie können alle Endgerätetypen (Fax,
Telefon usw.) anschließen. Anschluss 2a/b hat eine Buchse für NonVoice-Geräte,
z. B. Fax, Anrufbeantworter (Mitte, N-codiert) und eine Buchse für Telefone (rechts,
F-codiert).
Vermeiden Sie den Einsatz von Endgeräten mit unterschiedlichem Wahlverfahren (IWV
bzw. MFV) am gleichen Anschluss (z. B. am Anschluss 1a/b über ein Adapterkabel oder
an den Anschlüssen 2a/b). Lesen Sie hierzu den info-Hinweis auf Seite 11 „Einstellen
des Wahlverfahrens".
Die beiden TAE-Anschlussbuchsen 2a/b bilden eine Anschlusseinheit. Ist an
info
beiden Buchsen 2a/b ein Gerät angeschlossen, sind diese miteinander kom-
biniert. Hat eines dieser Geräte eine Verbindung ist das andere Gerät blo-
ckiert.
IWV-Endgeräte müssen Sie mit einer Prozedur anmelden (s. Seite 11),
Bitte beachten:
damit sie automatisch erkannt werden. Bitte verwenden Sie für die analogen Endgeräte
keine TAE-Anschlusskabel über drei Meter Länge.
1a/b
für Telefon, Faxgerät,
Anrufbeantworter oder
analoges Modem
2a/b
Telefon
für zusätzliche Geräte am
2a/b-Anschluss: Faxgerät, analoges
Modem oder Anrufbeantworter
7
