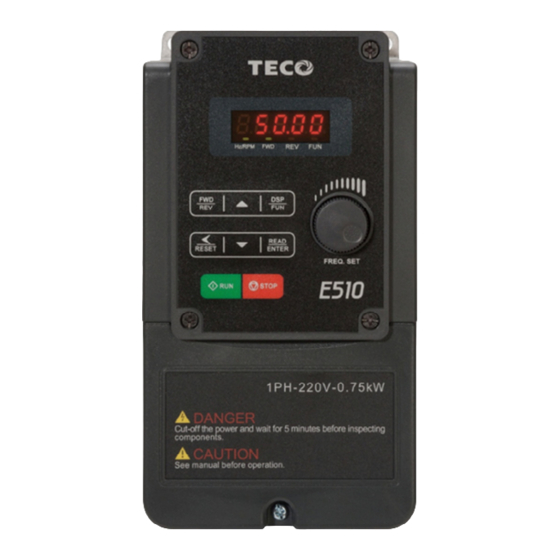

TECO E510-2P5-H1 F Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. TECO Anleitungen
  4. Frequenzumrichter
  5. E510-2P5-H1 F
  6. Bedienungsanleitung

TECO E510-2P5-H1 F Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TECO E510-2P5-H1 F

Inhaltszusammenfassung für TECO E510-2P5-H1 F

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 0 Vorwort ..................2 0.1. Vorwort ........................... 2 Kapitel 1 Sicherheitsmaßnahmen ............3 1.1 Vor dem Einschalten ...................... 3 1.2 Während des Einschaltens .................... 4 1.3 Vor dem Betrieb ......................4 1.4 Während des Betriebs ....................4 1.5 Entsorgung des Frequenzumrichters ................5 Kapitel 2 Umgebung &...

  • Seite 3: Kapitel 0 Vorwort

    Kapitel 0 Vorwort 0.1. Vorwort Bitte lesen Sie sich dieses Handbuch vor dem Gebrauch des Frequenzumrichters sorgfältig durch, um die Funktion des Produktes in vollem Umfang und bei maximaler Si- cherheit zu nutzen. Sollte ein Problem beim Gebrauch des Produkts auftreten, für das die in diesem Handbuch gegebenen Informationen keine Lösung bieten, setzen Sie sich bitte mit unserem Techniker oder Vertriebsbeauftragten in Verbindung, die Sie bei der Lösung des Problems unterstützen.

  • Seite 4: Kapitel 1 Sicherheitsmaßnahmen

    Kapitel 1 Sicherheitsmaßnahmen 1.1 Vor dem Einschalten Gefahr Stellen Sie sicher, dass der Anschluss des Leistungskreises für einphasigen Betrieb richtig ist - L1(L), L3(N). Die Klemmen L1(L), L2, L3(N) sind bei dreiphasigem Betrieb Netzeingangs- klemmen und dürfen nicht mit T1, T2 und T3 verwechselt werden. Andernfalls kann es zu Schäden am Frequenzumrichter kommen.

  • Seite 5: Während Des Einschaltens

    1.2 Während des Einschaltens Gefahr Wenn ein kurzzeitiger Stromausfall länger als 2 Sekunden andauert, ist nicht genug Energie für den Steuerschaltkreis des Frequenzumrichters vorhanden. Sobald wieder Spannung anliegt, basiert der Betrieb (Run) des Frequenzumrichters daher auf der Einstellung der folgenden Pa- rameter: •...

  • Seite 6: Entsorgung Des Frequenzumrichters

    Gefahr Nehmen Sie die vordere Abdeckung während des Betriebs nicht ab, um elektrische Schläge zu vermeiden. Der Motor startet nach einem Stopp automatisch, wenn die „Auto-Restart‟-Funktion akti- viert wurde. In diesem Fall muss bei Arbeiten im Umkreis des Antriebs und der zugehöri- gen Komponenten sehr sorgfältig vorgegangen werden.

  • Seite 7: Kapitel 2 Umgebung & Montage

    Kapitel 2 Umgebung & Montage 2.1 Betrachtung zu Peripheriegeräten Stellen Sie sicher, dass die Versorgungsspannung korrekt ist. Zwischen der Leistungsanschluss und dem Frequenzumrich- Strom ter muss ein Leistungsschalter oder eine Sicherung installiert sein. Verwenden Sie einen Leistungsschalter, der für die Nenn- spannung und den Strom des Frequenzumrichters ausge- legt ist.

  • Seite 8: Technische Daten

    2.2 Technische Daten 2.2.1 Modellspezifische Daten 220VKlasse: Einphasig Modell: E510- □□ □ - H1 F 0.75 Motornennleistung (KW) 10.5 Nennausgangsstrom (A) 2.9 0 4.0 0 Nennkapazität (kVA) Einphasig: 200 ~ 240V, 50 / 60 HZ Eingangsspannungsbereich (V) +10 %-15% Zulässige Spannungsschwankung Dreiphasig: 0~ 240V Ausgangsspannungsbereich (V) 23.
  • Seite 9 400V-Klasse: Dreiphasig Modell: E510- □□ □ - H3 0.75 Motornennleistung (KW) Nennausgangsstrom (A) Scheinleistung (kVA) Dreiphasig: 380 ~ 480V, 50/60 HZ Eingangsspannungsbereich (V) +10 %-15% Zulässige Spannungsschwankung Dreiphasig: 0 ～ 480V Ausgangsspannungsbereich (V) 11.6 Eingangsstrom (A)* Nettogewicht Frequenzumrichter (kg) Zulässige Dauer kurzzeitiger Stromausfall IP20 Gehäuse Modell: E510- □□...

  • Seite 10: Allgemeine Spezifikationen

    2.2.2 Allgemeine Spezifikationen Position E510 Steuerungsmodus U/F-Steuerung, Vektorsteuerung Ausgangsfrequenz 0,01 ~ 650,00Hz Anfahrmoment 150%/1Hz (Vektor) Drehzahlregelungsbereich 1:50 Digitaleingang: 0,01Hz Einstellung der Auflösung Analogeingang: 0,06Hz/60Hz Bedieneinheit: Kann mit den ▲▼-Tasten direkt oder dem Potenti- ometer eingestellt werden. Frequenz Externe Eingangsklemmen: AI1(0/2~10V), AI2(0/4～20mA) Ein- Einstellung gang Multifunktionale Eingabefunktion digitales Motorpotentiometer...
  • Seite 11 Betriebstemperatur -10~50°C (Anmerkung 1) Lagertemperatur -20~60°C 95% RF oder weniger (keine Kondensierung) Feuchtigkeit (Entspricht IEC 60068 - 2-78) Umgebung 20Hz oder weniger 1G (9,8m/s²)20～50Hz 0.6G (5,88m/s²) Stoß (Entspricht IEC 60068 - 2-6) Schutzklasse IP20 Anmerkungen 1: –10 ~ 50°C im Schaltschrank (ohne obere Folienabdeckung) –10 ~ 40ºC außerhalb des Schaltschranks (ohne obere Folienabdeckung)

  • Seite 12: Standardverdrahtung

    2.3 Standardverdrahtung 2.3.1 Einphasig:...

  • Seite 13: Ein-/Dreiphasig

    2.3.2 Ein-/Dreiphasig:...

  • Seite 14: Dreiphasig

    2.3.3 Dreiphasig...

  • Seite 15: Klemmenbeschreibung

    2.4 Klemmenbeschreibung 2.4.1 Beschreibung der Klemmen des Leistungsanschlusses Klemmensymbol TM1 Funktionsbeschreibung L1(L) Leistungsanschluss, L1(L)/L2/L3(N) L3(N) Frequenzumrichterausgang, an U/V/W-Klemmen des Motors anschließen Verbindungsklemme Bremswiderstand: Wird für Anwendungen, die ein schnelles Stoppen einer hohen Trägheitslast erfordern, verwendet (siehe Spezifikationen des Bremswiderstands) Masseklemme...

  • Seite 16: Beschreibung Der Klemmen Des Steuerkreises

    2.4.2 Beschreibung der Klemmen des Steuerkreises Klemme Klemmenfunktion Signalhöhe Vorwärts-Stopp (voreingestellt), multifunktionale Eingangsklemme Rückwärts-Stopp (voreingestellt), multifunktionale Eingangsklemme 24 VDC, 8mA, Isolierung der Festdrehzahl 0 (5-02), multifunktionale Eingangsklemme Digitales Ein- optischen Kupplung (Maximal- gangssignal spannung 30 VDC, Eingangsi- Festdrehzahl 1 (5-03), multifunktionale Eingangsklemme mpedanz 3,3 kΩ) Festdrehzahl 2 (5-05), multifunktionale Eingangsklemme Fehler Reset, multifunktionale Eingangsklemme...

  • Seite 17: Abmessungen Mm (Zoll)

    2.5 Abmessungen mm (Zoll) Baugröße 1 Ein-/Dreiphasig: 200V 0,4kW bis 0,75kW; Einphasig: 200V 0,4kW bis 0.75kW; Dreiphasig: 200V 1,5kW; 400V 0,75kW bis 1,5kW Einheit: mm (Zoll) Nettogewicht Abmessungen Toleranztabelle Modell: (KG) E510-2P5-H E510-201-H 0 ~ 10 ± 0.1 E510-2P5-H1F 10 ~ 50 ± 0.2 E510-201-H1F 50 ~ 100 ±...
  • Seite 18 Baugröße 2 Ein-/Dreiphasig: 200V 1,5kW bis 2,2kW; Einphasig: 200V 1,5kW bis 2,2kW Dreiphasig: 200V 3,7kW; 400V 2,2kW bis 3,7kW; Einheit: mm (Zoll) Netto- Abmessungen gewicht Toleranztabelle Modell: (KG) E510-202-H E510-203-H 0 ~ 10 ± 0.1 E510-202-H1F 10 ~ 50 ± 0.2 E510-203-H1F 50 ~ 100 ±...
  • Seite 19 Baugröße 3 Dreiphasig: 200V 5,5kW bis 7,5kW; 400V 5,5kW bis 11kW; Einheit: mm (Zoll) Netto- Abmessungen gewicht Toleranztabelle Modell: (KG) E510-208-H3 E510-210-H3 0 ~ 10 ± 0.1 E510-408-H3 10 ~ 50 ± 0.2 50 ~ 100 ± 0.3 E510-410-H3 249.8 186.9 260.9 84.7...
  • Seite 20 Baugröße 4 Dreiphasig: 200V 11kW bis 18,5kW; 400V 15kW bis 18,5kW; Einheit: mm (Zoll) Netto- Abmessungen gewicht Toleranztabelle Modell: (KG) 0 ~ 10 ± 0.1 E510-215-H3 10 ~ 50 ± 0.2 E510-220-H3 10.5 50 ~ 100 ± 0.3 303.5 330.9 198.3 224.6 321.6...
  • Seite 21 Baugröße 4 ( ) Dreiphasig: 400V 15kW bis 18,5kW; Integrierter EMV-Filter Einheit: mm (Zoll) Netto- Abmessungen gewicht Toleranztabelle Modell: (KG) 0 ~ 10 ± 0.1 10 ~ 50 ± 0.2 E510-420-H3F 10.5 50 ~ 100 ± 0.3 224.6 400.8 320.8 405.8 198.3 187.5...
  • Seite 22 Baugröße 1 (NEMA1) Ein-/Dreiphasig: 200V 0,4kW bis 0,75kW; Einphasig: 200V 0,4kW bis 0,75kW; Dreiphasig: 200V 1,5kW; 400V 0,75kW bis 1,5kW; Einheit: mm (Zoll) Abmessungen Netto- Modell: gewicht Toleranztabelle (KG) E510-2P5-H E510-201-H E510-2P5-H1F 0 ~ 10 ± 0.1 10 ~ 50 ± 0.2 E510-201-H1F 90.65 80.5...
  • Seite 23 Baugröße 2 (NEMA1) Ein-/Dreiphasig: 200V 1,5kW bis 2,2kW; Einphasig: 200V 1,5kW bis 2,2kW; Dreiphasig: 200V 3,7kW; 400V 2,2kW bis 3,7kW; Einheit: mm (Zoll) Abmessungen Netto- Modell: gewicht Toleranztabelle (KG) E510-202-H E510-203-H E510-202-H1F 0 ~ 10 ± 0.1 E510-203-H1F 10 ~ 50 ± 0.2 128.7 118.3 210.6...
  • Seite 24 Baugröße 3 (NEMA1) Dreiphasig: 200V 5,5kW bis 7,5kW; 400V 5.5kW bis 11kW; Einheit: mm (Zoll) Abmessungen Netto- Modell: gewicht Toleranztabelle (KG) E510-208-H3 E510-210-H3 E510-408-H3 0 ~ 10 ± 0.1 10 ~ 50 ± 0.2 E510-410-H3 186.9 76.7 170.6 50 ~ 100 ± 0.3 (7,36) (6,89) (11,47)
  • Seite 25 Baugröße 4 (NEMA1) Dreiphasig: 200V 11kW bis 15kW; 400V 15kW bis 18,5kW; Einheit: mm (Zoll) Abmessungen Netto- Modell: gewicht Toleranztabelle (KG) E510-215-H3 E510-220-H3 0 ~ 10 ± 0.1 10 ~ 50 ± 0.2 E510-420-H3 224.6 350.1 355.1 198.3 187.,5 192.5 50 ~ 100 ±...

  • Seite 26: Kapitel 3 Software-Index

    Kapitel 3 Software-Index 3.1 Beschreibung Bedieneinheit 3.1.1 Funktionen der Bedieneinheit Position Funktion Frequenzanzeige, Parameter, Spannung, Strom, Temperatur, Feh- Hauptdigitalanzeigen lermeldungen Hz/U/min: AN wenn Frequenz oder Arbeitsgeschwindigkeit ange- zeigt wird Digitalanzeige AUS wenn die Parameter angezeigt werden & FWD: AN, wenn der Frequenzumrichter vorwärts läuft Blinkt bei LEDs LED-Status Stopp...

  • Seite 27: Programmierbare Parametergruppen

    3.2 Programmierbare Parametergruppen Parametergruppe Beschreibung Gruppe 00 Basisparameter Gruppe 01 U/F-Profilauswahl & Einstellung Gruppe 02 Motorparameter Gruppe 03 Multifunktionale digitale Eingänge/Ausgänge Gruppe 04 Analoge Signaleingänge / Analoger Ausgang Gruppe 05 Voreingestellte Festdrehzahlen Gruppe 06 Automatikbetrieb (Auto-Sequenzer)-Funktion Gruppe 07 Einstellung Start-/Stoppbefehl Gruppe 08 Antriebs- und Motorschutz Gruppe 09...
  • Seite 28 Gruppe 00 - Die Basisparameter Werksein- Ein- Anmerkun- Beschreibung Bereich stellungen heit 0：U/F-Modus 00-00 Betriebsart 1：Vektormodus 00-01 Reserviert 0: Bedieneinheit 1: Externe Run/Stopp-Steuerung 00-02 Hauptvorgabe für Startbefehl 2: Kommunikation 3: PLC 0: Bedieneinheit Alternativvorgabe für Startbe- 00-03 1: Externe Run/Stopp-Steuerung fehl 2: Kommunikation 0: Vorwärts/Stopp - Rück-...
  • Seite 29 Gruppe 00 - Die Basisparameter Werksein- Ein- Anmerkun- Beschreibung Bereich stellungen heit 00-16 Beschleunigungszeit 2 0,01~3600,0 10.0 00-17 Verzögerungszeit 2 0,01~3600,0 10.0 00-18 Tipp-Frequenz 1,00~25,00 2.00 00-19 Tipp-Beschleunigungszeit 0,1~25,5 00-20 Tipp-Verzögerungszeit 0,1~25,5 Gruppe 01 - U/F-Profilauswahl & Einstellung Werksein- Anmerkun- Beschreibung Bereich Einheit...
  • Seite 30 Gruppe 03 Externe Digitaleingänge und Relaisausgabefunktionen Werksein- Anmerkun- Beschreibung Bereich Einheit stellungen Multifunktionale Eingangs- 03-00 0: Befehle Vorwärts/Stopp klemme S1 Multifunktionale Eingangs- 03-01 1: Befehle Rückwärts/Stopp klemme S2 Multifunktionale Eingangs- 03-02 2: Festdrehzahl 0 (5-02) klemme S3 Multifunktionale Eingangs- 03-03 3: Festdrehzahl 1 (5-03) klemme S4 Multifunktionale Eingangs-...
  • Seite 31 Gruppe 03 Externe Digitaleingänge und Relaisausgabefunktionen Werksein- Anmerkun- Beschreibung Bereich Einheit stellungen 0: Wenn „nach oben/nach unten‟ benutzt wird, wird die voreinge- stellte Frequenz beibehalten, wenn der Frequenzumrichter gestoppt wird, wird die „nach oben/nach unten‟-Funktion wird deaktiviert 1: Wenn „nach oben/nach unten‟ benutzt wird, wird die voreinge- Frequenzstatus beim digitalen 03-07...
  • Seite 32 Gruppe 03 Externe Digitaleingänge und Relaisausgabefunktionen Werksein- Anmerkun- Beschreibung Bereich Einheit stellungen Einstellung Frequenzschwell- 03-13 0,00~650,00 0.00 wert Toleranzbereich für Fre- 03-14 0,00~30,00 2.00 quenzschwellwert (±) Voreinstellung Stromwert er- 03-15 0,1~15,0 reicht Verzögerungszeit Erfassung 03-16 voreingestellter Ausgangs- 0,1~10,0 strom Schwellwert zum Lösen der 03-17 0,00~20,00 0.00...
  • Seite 33 Gruppe 04 - Analoge Signaleingänge / Analoger Ausgang Werksein- Anmerk- Beschreibung Bereich Einheit stellungen 0~10V 0~10V oder (0~20mA) oder (0~20mA) 0~10V 2~10V Auswahl Signalart Analoger 04-00 oder (0~20mA) oder (4~20mA) Eingang (AI1 / AI2) 2~10V 0~10V oder (4~20mA) oder (0~20mA) 2~10V 2~10V oder (4~20mA)
  • Seite 34 Gruppe 05 - Voreingestellte Frequenzanwahlen Werksein- Anmerkun- Beschreibung Bereich Einheit stellungen 0: Gemeinsamer Anlauf/Verzögerung Anlauf/Verzögerung 1 oder 2 auf alle Drehzahlen anwendbar Anwahl Festdrehzahl- 05-00 1: Individuelle Anl./Verz. für alle Fest- steuerungsmodus drehzahlen 0 - 15 sind für die angewähl- ten Festdrehzahlen gültig (Anl0/Verz0~Anl15/Verz15) Festdrehzahl (Bedien-...
  • Seite 35 Gruppe 05 - Voreingestellte Frequenzanwahlen Werksein- Anmerk- Beschreibung Bereich Einheit stellungen Festdrehzahl9- 05-35 10.0 Anlaufzeit Festdrehzahl9- 05-36 10.0 Verzögerungszeit Festdrehzahl10- 05-37 10.0 Anlaufzeit Festdrehzahl10- 05-38 10.0 Verzögerungszeit Festdrehzahl11- 05-39 10.0 Anlaufzeit Festdrehzahl11- 05-40 10.0 Verzögerungszeit Festdrehzahl12- 05-41 10.0 Anlaufzeit Festdrehzahl12- 05-42 10.0 Verzögerungszeit...
  • Seite 36 Gruppe 06 - Auto-Betriebsfunktion (Auto-Sequenzer) Werksein- Anmerkun- Beschreibung Bereich Einheit stellungen Auto_Run-Modus 06-06 0.00 Frequenzbefehl 6 Auto_Run-Modus 06-07 0.00 Frequenzbefehl 7 Auto_Run-Modus 06-08 0.00 Frequenzbefehl 8 Auto_Run-Modus 06-09 0.00 Frequenzbefehl 9 Auto_Run-Modus 06-10 0.00 Frequenz Befehl 10 Auto_Run-Modus 06-11 0.00 Frequenzbefehl 11 Auto_Run-Modus 06-12...
  • Seite 37 Gruppe 06 - Auto-Betriebsfunktion (Auto-Sequenzer) Werksein- Anmerk- Beschreibung Bereich Einheit stellungen Auto_Run-Modus Lauf- 06-27 zeiteinstellung 11 Auto_Run-Modus Lauf- 06-28 zeiteinstellung 12 Auto_Run-Modus Lauf- 06-29 zeiteinstellung 13 Auto_Run-Modus Lauf- 06-30 zeiteinstellung 14 Auto_Run-Modus Lauf- 06-31 zeiteinstellung 15 Auto_Run-Modus 06-32 Laufrichtung 0 Auto_Run-Modus 06-33 Laufrichtung 1...
  • Seite 38 Gruppe 07 - Einstellung Start-/Stoppbefehl Werksein- Anmerk- Beschreibung Bereich Einheit stellungen 0: Neustart bei kurzzeitigem Stromausfall Kurzzeitiger Stromaus- deaktiviert 07-00 fall und Wiederanlauf 1: Neustart bei kurzzeitigem Stromausfall aktiviert Verzögerung Auto- 07-01 0,0~800,0 Wiederanlauf Zeit Anzahl Auto- 07-02 0~10 Wiederanlaufversuche 0: Neustart nur aktivieren, wenn Run (Be- Einstellungen Resetmo- triebs)Befehl AUS ist...
  • Seite 39 Gruppe 08 - Schutzfunktionen für Antrieb & Motor Werksein- Anmerk- Beschreibung Bereich Einheit stellungen xxxx0: Schutzfunktion während Beschleuni- gung aktiviert xxxx1: Schutzfunktion während Beschleuni- gung deaktiviert xxx0x: Schutzfunktion während Bremsung aktiviert xxx1x: Schutzfunktion während Bremsung deaktiviert 08-00 Anwahl Schutzfunktion 00000 xx0xx: Schutzfunktion während Betrieb aktiviert xx1xx: Schutzfunktion während Betrieb...
  • Seite 40 Gruppe 08 - Schutzfunktionen für Antrieb & Motor Werksein- Anmerk- Beschreibung Bereich Einheit stellungen 0: Erkennung deaktiviert Erkennungskontrolle zu 08-13 1: Nach Frequenzeinstellung erkannt hohes Drehmoment 2: Bei Betrieb erkannt 0: Stopp Ausgang nach Erkennung Über- Schutzmaßnahme zu drehmoment (Freilauf zum Stoppen) 08-14 hohes Drehmoment 1: Weiterbetrieb nach Überdrehmomenter-...
  • Seite 41 Gruppe 10 - Einstellung PID-Funktionen Werksein- Anmerk- Beschreibung Bereich Einheit stellungen 0: Potentiometer auf der Bedieneinheit 1: Externer AVI-Analogsignaleingang Auswahl PID-Sollwertvorgabe 2: Externer ACI-Analogsignaleingang 10-00 (Bei 00-03\00-04=6 ist diese 3: Sollfrequenzvorgabe über Kommu- Funktion aktiviert) nikationsmethode 4: Einstellung über die Bedieneinheit und Parameter 10-02 0: Potentiometer auf der Bedieneinheit 1: Externer AVI-Analogsignaleingang...
  • Seite 42 Gruppe 10 - Einstellung PID-Funktionen Werksein- Anmerk- Beschreibung Bereich Einheit stellungen Verzögerungszeit PID- 10-20 0.0 ~ 25.5 Aktivierungsfunktion Max. Höhe PID- 10-21 0 ~999s Rückkopplungseinstellung Min. Höhe PID- 10-22 0 ~999 Rückkopplungseinstellung Gruppe 11 - Leistungskontrollfunktionen Werksein- Anmerk- Beschreibung Bereich Einheit stellungen 0: Vorwärts- und Rückwärtslauf möglich...
  • Seite 43 Gruppe 12 - Digitalanzeige & Monitorfunktionen Werksein- Anmerk- Beschreibung Bereich Einheit stellungen 00000~88888 Jede Stelle kann von 0 bis 8 eingestellt werden, wie nachfolgend gelistet 0: Standardanzeige (Frequenz und Parameter) 1: Ausgangsstrom 2: Ausgangsspannung 12-00 Erweiterter Anzeigemodus 00000 3: Zwischenkreisspannung 4: Temperatur 5: PID-Rückkopplung 6: Analoger Signaleingang AI1...
  • Seite 44 Gruppe 12 - Digitalanzeige & Monitorfunktionen Werksein- Anmerk- Beschreibung Bereich Einheit stellungen xxxx0: Standzeitüberwachung Ein- schaltstrombrgrenzung ist deaktiviert xxxx1: Standzeitüberwachung Ein- schaltstrombrgrenzung ist aktiviert xxx0x: Alarm Standzeitüberwachung Kondensatoren Steuerstromkreis ist Alarmauswahl für Stand- deaktiviert 12-06 zeitüberwachung Frequen- xxx1x: Alarm Standzeitüberwachung 00000 zumrichterkom-ponenten Kondensatoren Steuerstromkreis ist...
  • Seite 45 Gruppe 13 - Inspektions- & Wartungsfunktionen Werksein- Anmerkun- Beschreibung Bereich Einheit stellungen 13-00 Antriebsleistung (codiert) ---- 13-01 Softwareversion ---- *3*4 Fehlerprotokoll (Letzte 3 13-02 ---- *3*4 Fehler) Kumulierte Betriebszeit 13-03 0~23 Stunden Frequenzumrichter 1 Kumulierte Betriebszeit 13-04 0~65535 ---- Tage Frequenzumrichter 2 Modus Kumulierte Be- 13-05...
  • Seite 46 Gruppe 14 - PLC-Einstellfunktionen Werksein- Beschreibung Bereich Einheit Hinweis stellungen 14-00 Einstellwert 1 von T1 0~9999 14-01 Einstellwert 1 von T1 (Modus 7) 0~9999 14-02 Einstellwert 1 von T2 0~9999 14-03 Einstellwert 1 von T2 (Modus 7) 0~9999 14-04 Einstellwert 1 von T3 0~9999 14-05 Einstellwert 1 von T3 (Modus 7)
  • Seite 47 Gruppe 15 - PLC-Überwachungsfunktion Werksein- Anmerkun- Beschreibung Bereich Einheit stellungen 15-00 Aktueller Wert von T1 0~9999 15-01 Aktueller Wert von T1 (Modus 7) 0~9999 15-02 Aktueller Wert von T2 0~9999 15-03 Aktueller Wert von T2 (Modus 7) 0~9999 15-04 Aktueller Wert von T3 0~9999 15-05 Aktueller Wert von T3 (Modus 7)

  • Seite 48: Kapitel 4 Fehlersuche Und Wartung

    Kapitel 4 Fehlersuche und Wartung 4.1 Fehleranzeige und Abhilfemaßnahmen 4.1.1 Manueller Reset und Automatischer Reset Fehler, die nicht manuell behoben werden können Anzeige- inhalt Ursache Abhilfemaßnahme -OV- Spannung bei Hardware Fehler Kontaktieren Sie den Hersteller Stopp zu hoch -LV- Überprüfen Sie die Span- Netzspannung zu niedrig nungsversorgung.
  • Seite 49 OC-S Kurzschluss zwischen Motorwicklung und Gehäu- 1. Inspizieren Sie den Motor 2. Inspizieren Sie die Verdrah- Überstrom bei Start Kurzschluss zwischen tung Motoranschluss und Mas- 3. Kontaktieren Sie den Her- steller IGBT-Modul beschädigt OV-C 1. Stellen Sie eine längere Zu hohe Zwischen- Bremszeit zu kurz oder Bremsrampe ein kreis-spannung...
  • Seite 50 LV-C Schließen Sie den Fre- Eingangsspannung zu quenzumrichter an die rich- Spannung im Betrieb niedrig tige Eingangsspannung an zu niedrig Eingangsspannung vari- Versehen Sie den Eingang iert stark (Fluktuation) mit einer Netzdrossel OVSP Last kann zu hoch sein Motor dreht zu Zu große Abweichung zwi- Prüfen Sie, ob die einge- schnell...

  • Seite 51: Anweisung Bei Bedienungsfehlern Der Bedieneinheit

    4.1.2 Anweisung bei Bedienungsfehlern der Bedieneinheit Anzeige inhalt Ursache Abhilfemaßnahme Versuch, Parameter bei aktivierten Parameterschutz 1. Parameterschutz (13-06>0) zu ändern aktiviert Versuch, die Drehrichtung 2. Reversierschutz bei aktiviertem Reversier- 13-06 anpassen aktiviert schutz (11-00=1) umzukeh- 11-00 anpassen 3. Parameter- passwort (13-07) Wird zur Bestätigung der aktiviert Aktivierung des Parameter-...

  • Seite 52: Besondere Bedingungen

    4.1.3 Besondere Bedingungen Anzeige- Fehler Beschreibung StP0 Null Drehzahl bei Tritt ein, wenn voreingestellte Frequenz <0,1 Hz ist Stopp StP1 Der Umrichter ist auf externe Start-/Stoppsteuerung eingestellt Direktstart nicht (00-02/00-03 = 1) und der direkte Start ist deaktiviert (07-04 = 1). möglich beim Ein- Der Umrichter kann nicht Anlaufen und auf der Anzeige blinkt schalten...

  • Seite 53: Allgemeine Fehlersuche

    4.2 Allgemeine Fehlersuche Status Prüfpunkt Abhilfe Die Verdrahtung muss mit den Klemmen U, V und Verdrahtung der Ausgangsklemmen Motor läuft in W des Motors erfolgen. falscher Rich- Verdrahtung für die Signale Vor- tung Prüfen Sie die richtige Verdrahtung. wärts- und Rückwärtslauf Verdrahtung der analogen Referen- Die Motor- Prüfen Sie die richtige Verdrahtung.
  • Seite 54 TECO TECO Electric Machinery Co., Ltd. & Distributor: Eltronic AG l OF., No.3-1 , Yuancyu St., Nangang District, Brüggliweg 18 CH-3073 Gümligen Taipei City 115, Taiwan Tel :+886-2-6615-9111 Via Cantonale 34A CH-6928 Manno Fax :+886-2-6615-0933 info@eltronic.ch www.eltronic.ch T + 41 31 958 40 40 F + 41 31 958 40 30 http://www.teco.com .tw...
