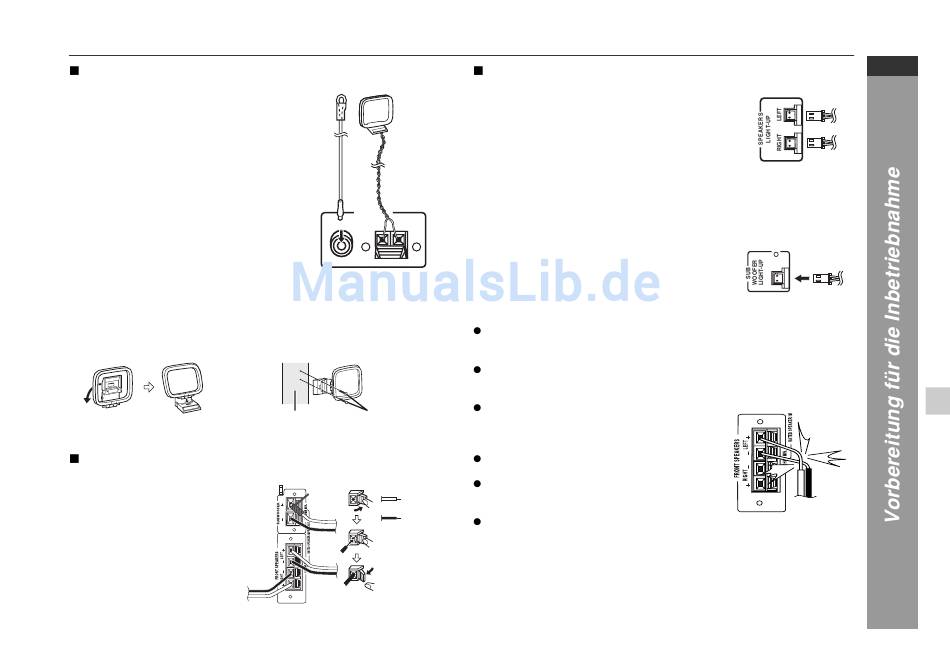

Anschluß der Antennen
Mitgelieferte UKW-Antenne:
Den UKW-Antennendraht an die
Buchse FM 75 OHMS anschließen und
danach in die Richtung verlegen, wo das
stärkste Empfangssignal erhalten wird.
Mitgelieferte MW-Rahmenantenne:
Schließen Sie die MW-Rahmenantenne
an die MW- und Erdungsbuchsen an.
Danach die MW-Rahmenantenne für
optimalen Empfang ausrichten. Die
MW-Rahmenantenne auf ein Bord usw.
stellen oder an einen Ständer bzw. eine
Wand mit Schrauben (nicht mitgeliefert)
anbringen.
Hinweis:
Wenn sich die Antenne auf dem Gerät oder in der Nähe des Netzkabels
befindet, kann Rauschen aufgefangen werden. Für besseren Empfang
die Antenne weiter entfernt vom Gerät stellen.
Installieren der MW-Rahmenantenne:
< Montage >
Anschluß der Lautsprecher
VORDERE LAUTSPRECHER:
Schließen Sie das schwarze
Kabel an den negativen (–)
FRONT SPEAKERS- Anschluss
und das rote Kabel an den
positiven (+) FRONT
SPEAKERS- Anschluss an.
SUBWOOFER:
Schließen Sie das schwarze Kabel
den Minus-Pol (–), und das rote
Kabel mit der lilafarbenen Isolation
an den Plus-Pol (+) des
SUBWOOFER-Anschlusses an.
UKW-
MW-
Antenne
Rahmen-
antenne
ANTENNA
FM
GND AM
75 OHMS
< Montieren an der Wand >
Wand Schrauben (nicht
mitgeliefert)
Lila
Rot
Schwarz
Leuchtrahmen-Lautsprecher-Verbindung
1 Schließen Sie für die Beleuchtung der
Lautsprecher die Leuchtrahmen-Kabel an
die Anschlüsse SPEAKERS LIGHT-UP an.
Um die Beleuchtungsfunktion
auszuschalten, halten Sie die
CLEAR/DIMMER-Taste auf der
Fernbedienung für mindestens zwei
Sekunden gedrückt.
Hinweis:
Verbinden Sie das Leuchtrahmenkabel des rechten Lautsprechers mit
der Buchse RIGHT und das Leuchtrahmenkabel des linken
Lautsprechers mit der Buchse LEFT.
2 Schließen Sie das
Leuchtrahmen-Kabel an die die Buchse
SUBWOOFER LIGHT-UP an.
Vorsicht:
Vertauschen Sie niemals die FRONT SPEAKERS und die
SUBWOOFER -Anschlüsse. Gerät und Lautsprecher können
beschädigt werden.
Ist die Impedanz eines Lautsprechers niedriger als angegeben, kann
das Gerät beschädigt werden. Lautsprecher: 6 Ohm, Subwoofer: 12
Ohm.
Niemals den rechten und linken Kanal
verwechseln. Der rechte Lautsprecher
befindet sich auf der rechten Seite, wenn Sie
vor dem Gerät stehen.
Die blanken Lautsprecherkabel dürfen
keinen Kontakt aufweisen.
Sie sollten nicht auf den Lautsprechern
stehen oder sitzen. Sie können sich
verletzen.
Keine Gegenstände in die Baßreflex-
Öffnungen fallen lassen oder einlegen.
Subwoofer-
