DOEPFER A-171 Bedienungsanleitung

Vc slew limiter system a - 100
Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8
doepfer
CV 1
CV 2
CV 2
In
In
Out
System A - 100
VC SL
Rate
-
Control
+
VC Slew Limiter

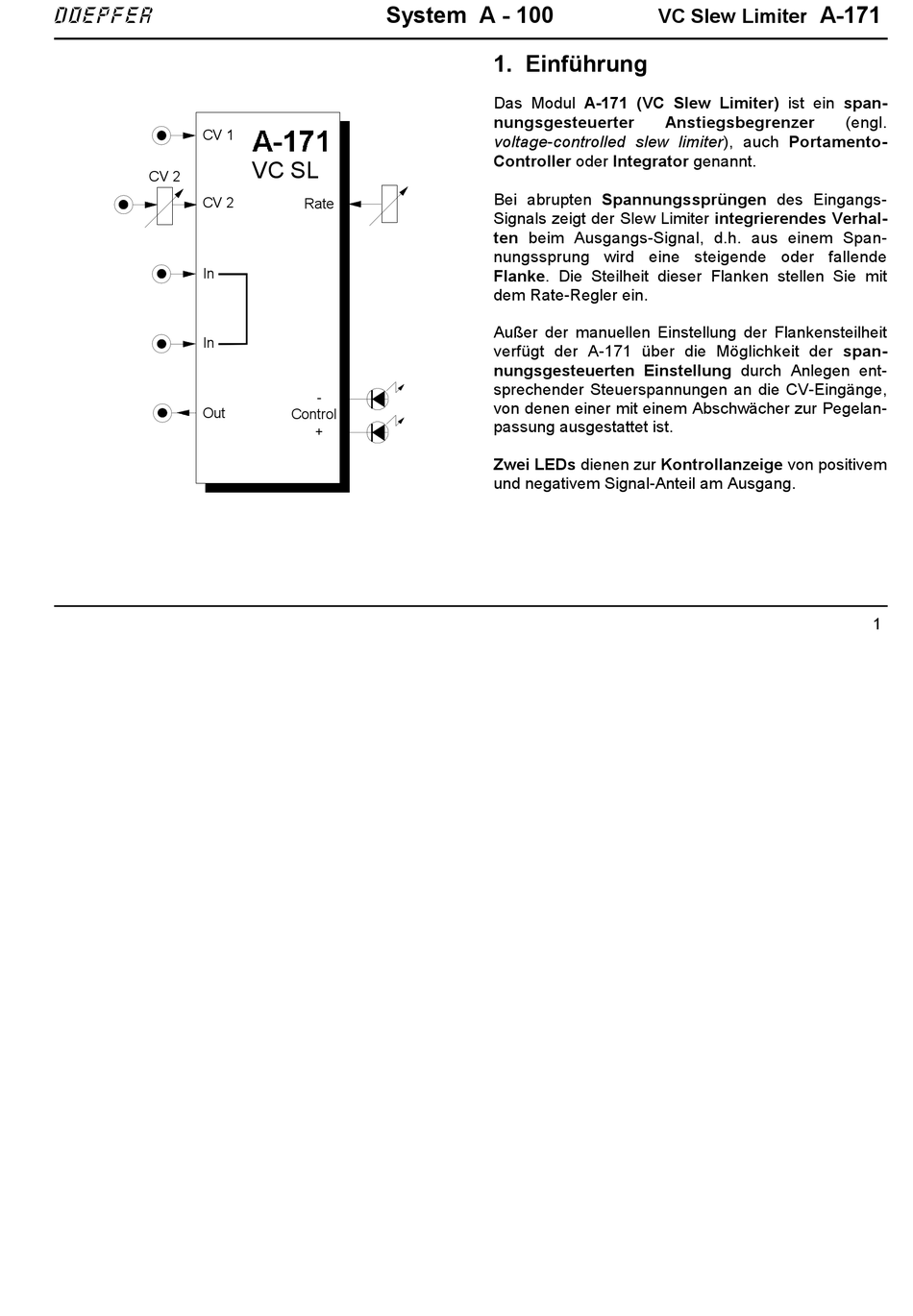

1. Einführung
Das Modul A-171 (VC Slew Limiter) ist ein span-
nungsgesteuerter
Anstiegsbegrenzer
voltage-controlled slew limiter), auch Portamento-
Controller oder Integrator genannt.
Bei abrupten Spannungssprüngen des Eingangs-
Signals zeigt der Slew Limiter integrierendes Verhal-
ten beim Ausgangs-Signal, d.h. aus einem Span-
nungssprung wird eine steigende oder fallende
Flanke. Die Steilheit dieser Flanken stellen Sie mit
dem Rate-Regler ein.
Außer der manuellen Einstellung der Flankensteilheit
verfügt der A-171 über die Möglichkeit der span-
nungsgesteuerten Einstellung durch Anlegen ent-
sprechender Steuerspannungen an die CV-Eingänge,
von denen einer mit einem Abschwächer zur Pegelan-
passung ausgestattet ist.
Zwei LEDs dienen zur Kontrollanzeige von positivem
und negativem Signal-Anteil am Ausgang.
A-171
(engl.
1
loading
