DOEPFER A-136 Bedienungsanleitung

Distortion / waveshaper system a - 100
Vorschau ausblenden
1
2
3
4
5
6

Quicklinks

Diese Anleitung herunterladen

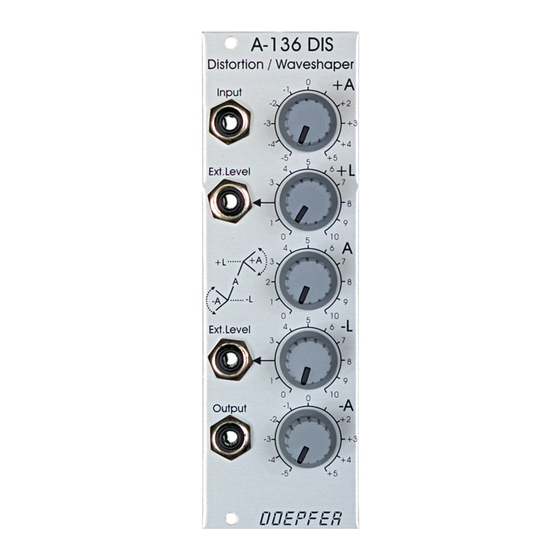

doepfer
Input
E xt. Lev el
E xt. Lev el
Output
System A - 100
A-136
DIS
A
+ L
- L
+ A
- A
Distortion / Waveshaper
1. Einführung
Das Modul A-136 (DIS) ist ein Verzerrungs- (engl.
distortion) und Kurvenformungs- (engl. waveshaping)
Modul mit dem Sie sehr komplexe Verzerrungen bzw.
Modifikationen von Audio-Signalen und Steuerspan-
nungen erzeugen können.
Das Eingangssignal wird intern im Modul zunächst in 3
getrennte Signalwege aufgeteilt, die am Ausgang mit
einstellbarer Verstärkung (positiv/negativ) wieder zu-
sammengesetzt werden. Einstellbar sind:
• positiver Signalanteil mit einstellbarer Clipping-
Schwelle und Verstärkung / Absenkung (positiv /
negativ)
• negativer Signalanteil mit einstellbarer Clipping-
Schwelle und Verstärkung / Absenkung (positiv /
negativ)
• Originalsignal mit einstellbarer Verstärkung / Ab-
senkung (positiv / negativ)
Die Clipping-Schwellen für den positiven bzw, nega-
tiven Signalanteil sind auch per Steuerspannungen
modulierbar, so daß auch sehr komplexe, dynami-
sche Wellenformänderungen möglich sind.
A-136
1
loading

Verwandte Anleitungen für DOEPFER A-136

Inhaltszusammenfassung für DOEPFER A-136

  • Seite 1 System A - 100 A-136 doepfer Distortion / Waveshaper 1. Einführung Das Modul A-136 (DIS) ist ein Verzerrungs- (engl. distortion) und Kurvenformungs- (engl. waveshaping) A-136 Modul mit dem Sie sehr komplexe Verzerrungen bzw. Modifikationen von Audio-Signalen und Steuerspan- nungen erzeugen können.
  • Seite 2 A-136 System A - 100 Distortion / Waveshaper doepfer 2. DIS - Übersicht Bedienkomponenten: 1 A : Regler für Verstärkung des Original- signals am Eingang ! A-136 2 + L : Regler für obere Clipping-Schwelle Distortion / Waveshaper 3 - L : Regler für untere Clipping-Schwelle...
  • Seite 3 System A - 100 A-136 doepfer Distortion / Waveshaper 3. Bedienkomponenten 2 + L • 3 - L Mit dem Regler 2 bzw. 3 legen Sie die Höhe (engl. level) der oberen bzw. unteren Clipping-Schwelle fest. Den Verstärkungsfaktor (engl. amplification) des Ein- gangsverstärkers stellen Sie mit dem Regler 1 ein.
  • Seite 4 Steuerspannungen zuführen, so ist der je- weilige Regler wirkungslos. Die Höhe der ! Input Clipping-Schwelle wird in diesem Fall aus- schließlich von der zugeführten Steuerspan- Die Buchse ! ist der Signal-Eingang des A-136. nung bestimmt. " Ext. Level • § Ext. Level 4 + A •...

  • Seite 5: Praktische Anwendung

    Distortion / Waveshaper die erzeugten Verzerrungen gehen weit über die 5. Praktische Anwendung Resultate konventioneller Verzerrer hinaus Mit dem Modul A-136 erzeugen Sie durch unterschied- • Kurvenform-Manipulationen für Audio-Signale; ins- liche Einstellung der 5 Parameter sehr komplexe besondere durch...
  • Seite 6 A-136 System A - 100 Distortion / Waveshaper doepfer 6. Patch-Vorlage Die folgenden Abbildungen des Moduls dienen zur A-136 A-136 A-136 Erstellung eigener Patches. Die Größe einer Ab- Distortion / Waveshaper Distortion / Waveshaper Distortion / Waveshaper bildung ist so bemessen, daß ein kompletter 19"-...
