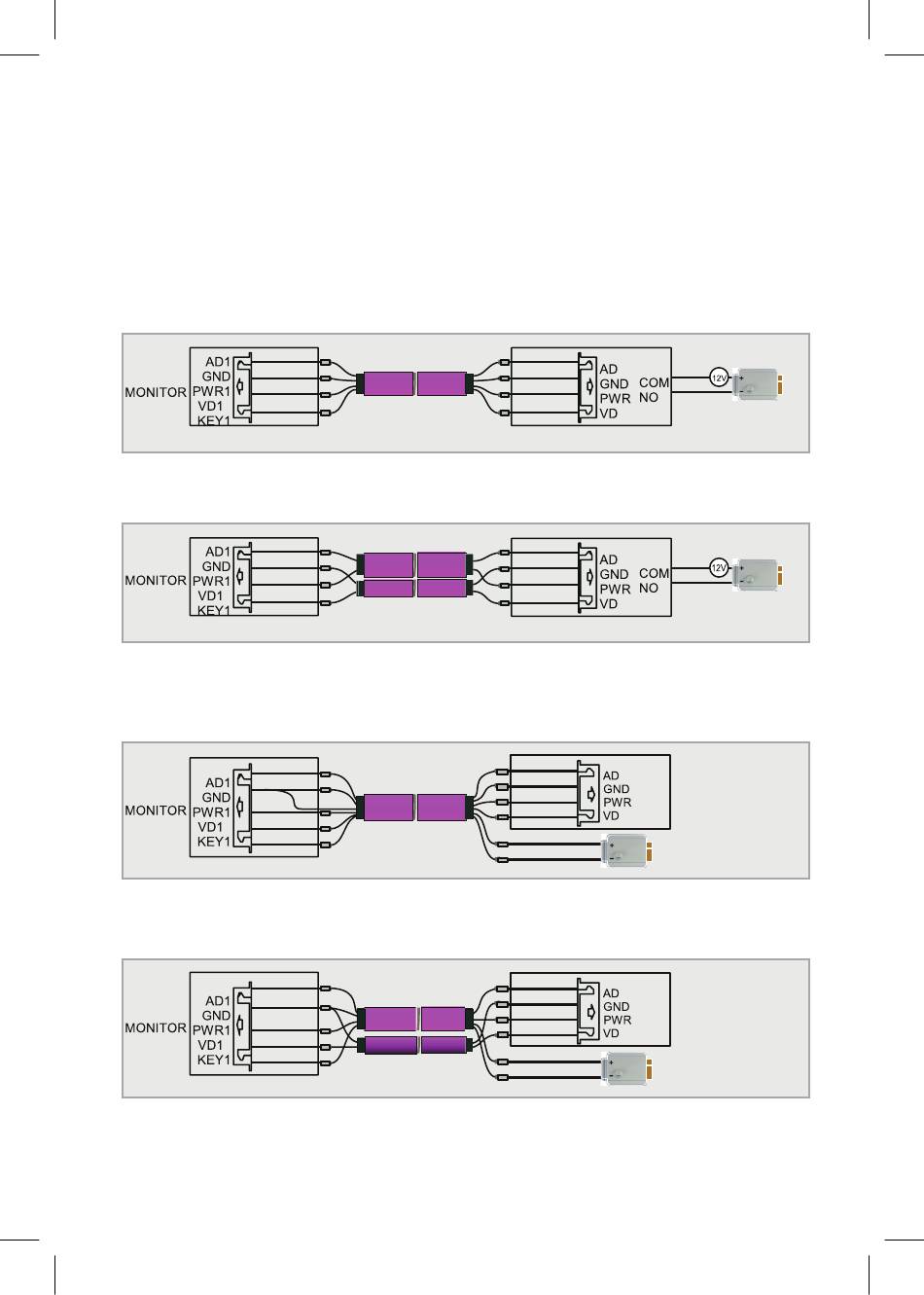

KABELSPEZIFIKATION
Das System verfügt über zwei Möglichkeiten, den Türöffner auszulösen.
• Ein vom Aussenelement kommendes Signal öffnet den Türöffner.
• Ein vom Videomonitor kommendes Signal öffnet den Türöffner.
Falls das Signal vom Aussenelement kommt ändert sich die Kabelspezifikation wie folgt:
• Verwenden Sie das Kabel YTDY 4 x 0,5, falls die Kabelverbindung zwischen
Videomonitor und Aussenelement 30 m unterschreitet.
ROT
BLAU
GELB
WEIß
• Verwenden Sie das Kabel YTDY 4 x 0,5, falls die Kabelverbindung zwischen
Videomonitor und Aussenelement 30 m überschreitet.
ROT
BLAU
GELB
WEIß
Falls das Signal vom Videomonitor kommt ändert sich die Kabelspezifikation wie folgt:
• Verwenden Sie das KABEL YTDY 6 x 0,5, falls die Kabelverbindung zwischen
Videomonitor und Aussenelement 30 m unterschreitet.
ROT
BLAU
GELB GRÜN
WEIß
BRAUN
• Verwenden Sie das KABEL YTDY 6 x 0,8, falls die Kabelverbindung zwischen
Videomonitor und Aussenelement 30 m überschreitet.
ROT
BLAU
GELB
WEIß
BRAUN
1 1
2 2
3 3
4 4
1 1
2 2
3 3
4 4
GRÜN
GRÜN
BRAUN
AUSSENELEMENT
ROT
GRÜN
BLAU
GELB
WEIß
BRAUN
AUSSENELEMENT
ROT
BLAU
AUSSENELEMENT
GELB
WEIß
SCHWARZ
TÜRÖFFNER
GRÜN
ROT
BLAU
AUSSENELEMENT
GELB
WEIß
SCHWARZ
TÜRÖFFNER
GRÜN
TÜRÖFFNER
TÜRÖFFNER
