Belimo CRA24-B3P Bedienungsanleitung
Verwandte Anleitungen für Belimo CRA24-B3P
Inhaltszusammenfassung für Belimo CRA24-B3P
-
Seite 1: Inhaltsverzeichnis
Analoge Ausgänge Abmessungen, Installation, Inbetriebnahme, Service Abmessungen [mm] Mechanische Installation Elektrische Installation Auslegung Speisung / Kabeldimensionierung Inbetriebnahme / Power on-Verhalten Test- und Simulationsbetrieb Interner Funktionstest Simulation Regelsequenz Kontrolle, Einstellung VAV-Regler www.belimo.com 1 / 20 S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten... -
Seite 2: Systemübersicht

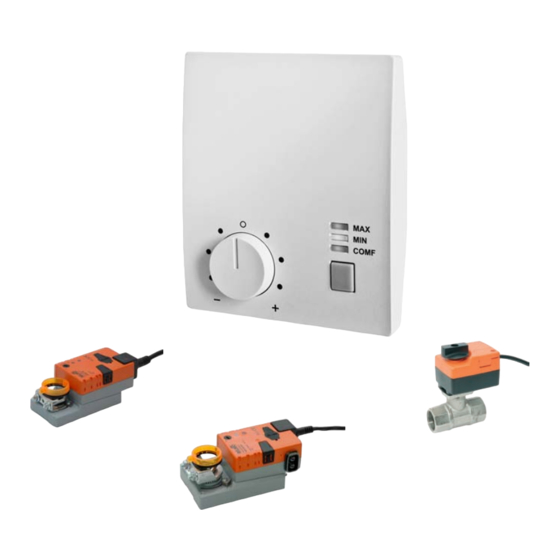

CRA24-B3(P) Systemübersicht Einzelraumregler CRA24-B3 CRA24-B3P VAV-Anwendungen VAV-Compact OEM-Produkt, d.h., VAV-Regler ist nur über Hersteller von VAV-Boxen lieferbar LMV-D2-MP / NMV-D2-MP Wasseranwendungen Drehantriebe und Regelkugelhahnen R..K + TRD24 / R.. + TR24 / R.. + LR24A Luftanwendungen Klappenantriebe LM24A-MF / NM24A-MF / LM24A-MP / NM24A-MP Zubehör Fan Optimiser Ventilatorsteuerung (nur für VAV-Anlagen) COU24-A-MP VAV-Einstellgerät für VAV-Compact ZTH-VAV Einstellung für VAV-Compact MFT-Klappenantrieb PC-Tool Anschlusskabel ZTH-VAV zu CRA24-.., Diagnosebuchse 1/2 ZK1-VAV 2 / 20 www.belimo.com S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten... -
Seite 3: Kurzbeschreibung, Zubehör
Bedarf mit Heizfunktionen erweitern. Die Reglergeneration CR24-.. bildet die Basis für moderne Einzelraumkonzepte. Der mikroprozessorgesteuerte Raumtemperaturregler ist in Technologie, Funktionalität und Handling perfekt auf die BELIMO-Antriebe für motorisierte Luft- und Wasserstellglieder abgestimmt. Die Wohnungsregler CRA24-.. lassen sich bie Bedarf mit dem Raumtemperatur-Regelsortiment CR24-.. - Seite 4 CRA24-B3(P) 4 / 20 www.belimo.com S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten...
-
Seite 5: Technisches Datenblatt
CRA24-B3(P) Raumregler für kontrollierte Wohnungslüftungen mit drei Ausgängen: • Analog-Ausgang ao1: Zuluftgerät – VAV-Box oder Klappenantrieb • Analog-Ausgang ao2: Abluftgerät – VAV-Box oder Klappenantrieb • Ausgang ao3: 2- (on/off) oder 3-Punkt- Signal für ein Heizventil Gerätevariante Typ CRA24-B3P, gleiche Funktionalität wie CRA24-B3, jedoch mit verdeckter Bedienoberfläche. Technische Daten Nennspannung AC 24 V 50/60 Hz Elektrische Daten Dimensionierung 3 VA, ohne Antriebe Funktionsbereich AC 19,2 … 28,8 V Anschlüsse Klemmenblock 1 …... -
Seite 6: Produktmerkmale
Energiesperrung (EHO) 9/10 2-Punkt / 3-Punkt Ausgang Heizen Übersteuerung Küche Systemausgang VAV-Regler Abluft Übrige Anschlüsse – Nicht benutzt Übersteuerung Bad PP1 Diagnoseanschluss VAV-Regler Zuluft PP2 Diagnoseanschluss VAV-Regler Abluft 6 / 20 www.belimo.com S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten... -
Seite 7: Bedienung
Drehknopf für Die Diagnosebuchsen 1 und 2 dienen der PP-Kommunikation mit den Simulation Regelsequenz Anschluss ZTH-VAV / PC-Tool angeschlossenen Belimo MFT-Antrieben oder VAV-Compact Reglern. Dadurch erübrigt sich der physikalische Zugang zu den Feldgeräten. www.belimo.com 7 / 20 S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten... - Seite 8 CRA24-B3(P) 8 / 20 www.belimo.com S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten...
-
Seite 9: Funktionen
– Sollwert (Einstellbereich 30 … 70% Luft / 15 … 36°C Temperatur) Bedienung – Modewahl Schalter: COMF – MIN – MAX – Modeanzeige LED: COMF – MIN – MAX – Sollwerteinstellung Drehknopf (CRA24-B3P verdeckt): 30 … 70% Luft / ±3 K Temperatur 4 Eingänge – Übersteuerung Küche – Übersteuerung Bad –... -
Seite 10: Regelstrategie Luftvolumen
Bei der Verwendung eines ..-SR Standardantriebs (Mode 0 … 10 V), z.B LM24A-SR, können die Die MIN- / MAX-Level des MF-Antriebs können mit dem Belimo PC-Tool programmiert und in Level MIN / MAX nicht verändert werden! den L/NM24A-MF geladen werden. -
Seite 11: Regelstrategie Raumtemperatur
• Korrektur des Sollwertes: Sollwert. Sollwert – CRA24-B3 über der den Drehknopf auf der Reglerfront – CRA24-B3P Potentiometer unter der Frontabdeckung • Das Führungssignal ao1/ao2 an die VAV-Regler ist von der gewählten Sequenz (Kühlen / Heizen) abhängig. DIP-Schalter 3: OFF = Kühlen / ON = Heizen •... -
Seite 12: Übersteuerungsfunktionen
Komponente Luftvolumen Raumtemperatur Zuluft (ao1) Abluft (ao2) Heizventil (ao3) keine Funktion Abgesenkter Betrieb (Sollwert – 2K Offset) AC 24 V Boost Externer NTC Temperatursensor COMF ai/di1 CRA24-B3 12 / 20 www.belimo.com S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten... -
Seite 13: Externer Temperatursensor
Heizventil (ao3) keine Funktion Externer Temperatursensor (ai1) Am Analogeingang ai1 kann ein externer NTC-Temperatursensor angeschlossen werden. Sensortyp: NTC 5k (5 kΏ) z.B. Belimo TFK. Hinweis: Typische Anwendungen • Der Regler erkennt automatisch, wenn ein • Temperaturmessung im Abluftkanal zur Erfassung der durchschnittlichen Raumtemperatur. - Seite 14 CRA24-B3(P) 14 / 20 www.belimo.com S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten...
-
Seite 15: Abmessungen, Installation, Inbetriebnahme, Service
Linker Anschlag Anschlag ist (siehe links). c. Drehknopf nun ganz einstecken. Nocken Elektrische Installation Unterputzanschluss Aufputzanschluss AC 24 V 2.5 mm 1.5 mm 1.5 mm Klemmenanschluss 1 … 12 www.belimo.com 15 / 20 S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten... -
Seite 16: Auslegung Speisung / Kabeldimensionierung
Die folgenden Leistungsdaten, inkl. deren Anlaufströme sind zu berücksichtigen: – Dimensionierungswerte Raumtemperaturregler, 3 VA pro CRA24-B3 – Dimensionierungswerte der Stellglieder, VAV-Regler, Klappenantriebe, Ventile usw. sind den aktuellen Datenblättern und Produktinformationen zu entnehmen (www.belimo.com) – Weitere vorgesehene Geräte mit AC 24 V Speisung – Reserve für Weiterausbau, falls geplant Der Analogeingang ai1 dient als Anschluss für einen externen NTC 5 kΩ-Temperaturfühler. -
Seite 17: Interner Funktionstest
Potentiometer (Sollwerteinstellung) Y [V] darf das Potentiometer nur langsam verstellt für die Simulation der Raumtemperatur werden. – Beim Regler CRA24-B3P darf nach der Simulation nicht vergessen werden, das Potentiometer wieder in die ursprüngliche 1 / 2 Position zu stellen. – 15 Minuten nach der letzten Manipulation be- endet sich der Simulationsmode von selbst (Autorückstellung). -
Seite 18: Systemübersicht
CRA24-B3(P) Systemübersicht 18 / 20 www.belimo.com S4-CRA24-B3(P) • de • v1.0 • 11.2008 • Änderungen vorbehalten... - Seite 20 Fax 0711 1 67 83-73 Tel. +31 (0)578 57 68 36 Ungarn Fax +31 (0)578 57 69 15 info@belimo.nl Tel. +36 (06)20/920 46 16 Persönliche Beratung durch www.belimo.nl Fax +36 (06)23/37 77 30 Gebietsverkaufsleiter in: gabor.koeves@belimo.at Berlin, Hannover, Düsseldorf Leipzig, Frankfurt, München Hamburg, Stuttgart Belimo weltweit: www.belimo.com...
