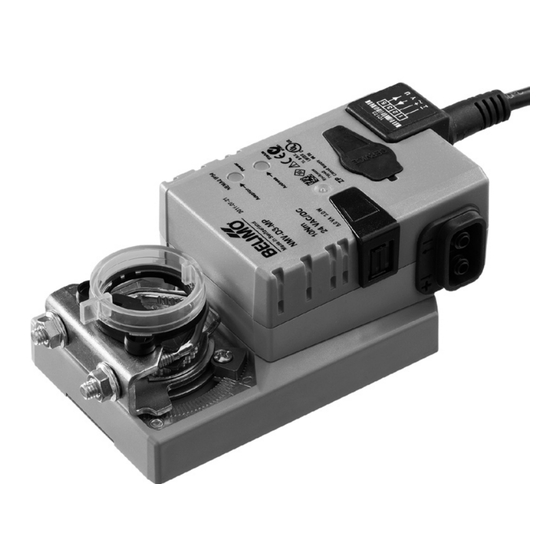

Belimo LMVAX-D3-MP Installation

LMVAX-D3-MP
NMVAX-D3-MP
ZDMS-..
VAV-Compact Retrofit für den Ersatz
von bestehenden VAV-Geräten diverser
Hersteller.
• für verschiedene Luftgeschwindigkeiten
• für runde und eckige Boxen
Allgemeine Informationen
Installationsanleitung
Sicherheitshinweise
Auswahl
Ist-Aufnahme VAV-Box
www.belimo.eu
Installation VAV-Compact Retrofit mit ZDMS-..
Die VAV-Compact Retrofit Lösung wurde für die Umrüstung bestehender VAV-/CAV-Boxen
Anwendung
realisiert. Der Austausch von VAV-Regelgeräten verschiedenster Hersteller, auch pneumatischer
Lösungen, ist äusserst einfach.
Die Anpassung des VAV-Compact Retrofit an die vorhandene VAV-Box und die
Luftgeschwindigkeit erfolgt mit dem Service-Tool ZTH-GEN oder dem Belimo PC-Tool (MFT-P)
Falls der bestehende Wirkdruckaufnehmer weiter verwendet werden soll, muss die Box und
Beachten
der Wirkdruckaufnehmer kontrolliert und nötigenfalls gereinigt werden, da ansonsten die
Regelfunktion/Genauigkeit nicht gewährleistet werden kann.
Diese Installationsanleitung beschreibt die Anwendung des VAV-Compact Retrofit ..-D3-MP. Für
die detaillierte Beschreibung der VAV-Regler verweisen wir auf die separate Produktinformation
VAV-Compact (NMV-D3-MP), für den Wirkdruckaufnehmer auf die Produktinformation ZDMS-..
und für die Einstelltools auf die Produktinformation des ZTH-GEN und die Bedienungsanleitung
PC-Tool – VAV-Compact D2- und D3-Modul, siehe www.belimo.eu.
Belimo Automation AG kann zu jeder Zeit, ohne Vorankündigung, Änderungen und
Verbesserungen vornehmen. aktuelle Bedienungsanleitung siehe www.belimo.eu.
• Das Gerät darf nicht für Anwendungen ausserhalb des spezifizierten Einsatzbereiches,
!
insbesondere nicht in Flugzeugen und jeglichen anderen Fortbewegungsmitteln zu Luft,
verwendet werden.
• Die Montage hat durch geschultes Personal zu erfolgen.
Bei der Montage sind die gesetzlichen und behördlichen Vorschriften einzuhalten.
• Das Gerät darf nur im Herstellerwerk geöffnet werden. Es enthält keine durch den Anwender
austauschbaren oder reparierbaren Teile.
• Das Kabel darf nicht vom Gerät entfernt werden.
• Bei der Bestimmung des Drehmomentbedarfs müssen die Angaben der Klappenhersteller
(Querschnitt, Bauart, Einbauort) sowie die lufttechnischen Bedingungen beachtet werden.
• Das Gerät enthält elektrische und elektronische Komponenten und darf nicht als Haushalt-
müll entsorgt werden. Die örtliche und aktuell gültige Gesetzgebung ist zu beachten.
Anhand der bestehenden VAV-Box soll der benötige Ersatzregler definiert werden.
Ebenso sollen die Einstelldaten erlangt werden.
Mechanisch
• Drehmoment
• Achsform / Abmasse
• Box Abmasse (für die Auswahl des Wirkdruckaufnehmers)
• Drehwinkel
• Position Endanschläge
Einstellungen / Ansteuerung
•  ,  , 
nom max
• Drehrichtung
• Mode (0 ... 10 V / 2 ... 10 V)
• Kalibrierwert / ∆p @ 
• Zwangssteuerung (nein / ja (wie))
