Belimo SBG24 Montageanleitung

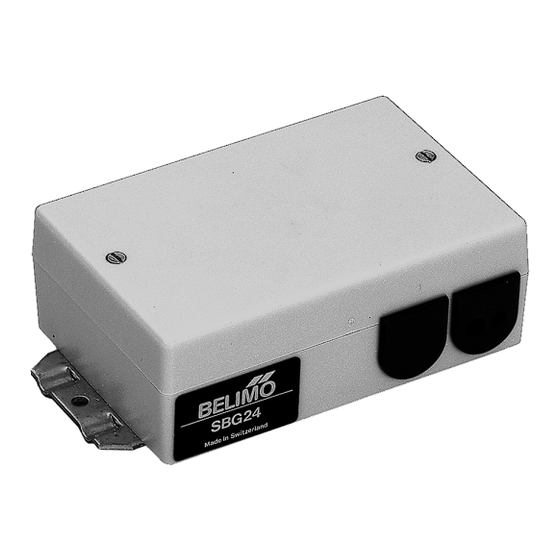

Stellbereichgeber SBG24
Anschluss-Schema
Stellantriebe
.. 24-SR
Technische Daten SBG24
Nennspannung AC 24 V 50/60 Hz
Funktionsbereich AC 21,6...27,6 V
Leistungsverbrauch 1 W + angeschlossene Stellantriebe
Dimensionierung 1,5 VA + angeschlossene Stellantriebe
Anschluss Klemmen
Stellsignal Y Y DC 0...10 V
1
Eingangswiderstand 100 kΩ (0,1 mA)
Arbeitsbereich DC 2...10 V
Wirkungssinn umschaltbar (dw/uw)
mech. Stellbereich einstellbar Max. = 0,2...1 (~20...90° Dreh )
Min. = 0...80% v. Max.
Zwangssteuerung auf Klemme 6 = Stellung 0 (zu)
auf Klemme 6 = Stellung 1 (auf)
Messspannung U DC 2...10 V (max. 0,5 mA) für Stellung 0...1
Ausgang Stellantrieb Klemme 3: DC 2...10 V (max. 0,5 mA)
Schutzart IP40
Schutzklasse III Schutzkleinspannung
Feuchteprüfung nach EN 60730-1
Umgebungstemperatur – 20 ˚C ... + 50 °C
EMV CE gemäss 89/336/EWG
Wirkungsweise Typ 1
Wartung wartungsfrei
Passend zu den
Klappenstellantrieben ..24-SR
Anwendung
In der zentralen Luftaufbereitung und im
Kanalnetz werden vorwiegend Jalousie-
klappen als Regelklappen für Luftmengen
oder als Mischklappen eingesetzt. Die
Regelcharakteristik der Jalousieklappen
ist aber von so vielen Faktoren abhängig,
dass auch bei guter Dimensionierung von
Klappen und Ventilatoren nur mit einer
universellen Justiermöglichkeit die ge-
wünschten Luftmengen eingehalten wer-
den können.
Mit dem Stellbereichgeber SBG24 ist dies
sehr einfach möglich,
Stellbereich der Klappe kann durch wähl-
bare Max.- und Min.-Stellung genau defi-
niert werden. Die Montage erfolgt in der
Regel in der Nähe der Stellantriebe.
Y 0...20 V Phasenschnitt
2
Abmessungen
8 kΩ (50 mW)
2...10 V Phasenschnitt
120
130
Gerätebeschreibung
denn der
Anwendungsbeispiele
Am Beispiel eines Kastengerätes mit AL-
UL-FL-Klappe soll die Anwendung und
Wirkungsweise des Stellbereichgebers
genauer erklärt werden.
Am Kastengerät wird bei Änderung des
Mischverhältnisses AL/UL eine möglichst
konstante Zuluftmenge ZL gewünscht.
Die minimale Aussenluftmenge AL soll
z. B. 20% betragen.
AL(FL)-Antrieb und UL-Antrieb werden je
über einen Stellbereichgeber SBG24 mit
dem gleichen Reglersignal (z. B. 0...10 V)
angesteuert. Wie im Diagramm ersichtlich
arbeitet der AL-Antrieb direkt wirkend
(dw), der UL-Antrieb umgekehrt wirkend
(uw). Im Stellbereichgeber muss dies ein-
gestellt werden.
Einstellvorgang
Bei max. Reglerausgang (10 V) wird die
AL-Klappe voll geöffnet, die UL-Klappe
Hinweis
Das untenstehende Diagramm zeigt eine
typische Strömungscharakteristik von Ja-
lousieklappen.
Die Werte dürfen jedoch nur als Beispiel
verstanden werden.
ist ganz geschlossen. Mit einer geeigne-
ten Messeinrichtung wird die ZL-Menge
gemessen. Am AL-Stellbereichgeber wird
nun die Max.-Stellung reduziert, bis die
gewünschte ZL-Menge von 100%
erreicht ist .
Das Reglersignal wird nun auf 0 V gesetzt,
die AL-Klappe schliesst und die UL-
Klappe öffnet. Am UL-Stellbereichgeber
wird nun die Max.-Stellung reduziert, bis
die ZL-Menge 80% beträgt .
Am AL-Stellbereichgeber kann nun das
Min. erhöht werden, bis die ZL-Menge
von 100% wieder erreicht ist .
Die Klappen arbeiten jetzt mit einem Re-
glersignal von 0...10 V, im reduzierten
Stellbereich ( ), d. h. die Autorität der
Klappen ( p Klappe/ p Anlage) wird er-
höht und damit die Linearität verbessert.
Das Resultat ist ein lineares Mischungs-
verhältnis bei beinahe konstanter Zuluft-
menge ZL.
B C
