Sie ferner darauf, dass das Kabel weder nach rechts, links noch nach oben oder unten
versetzt aufgesteckt wird. Leider besitzt das Doepfer Bussystem keinerlei Verpolungs-
schutz.
Wenn Sie das Kabel verbunden haben, können Sie den DELTA CEP A in die richtige
Position bringen und mit den beiliegenden Schrauben und Unterlegscheiben verschrauben.
Bitte benutzen Sie die Kunststoff-Unterlegscheiben - damit können Sie Beschädigungen
der Lackierung weitgehend ausschließen.
Wenn alles geklappt hat und Sie die Verbindungen geprüft haben, können Sie den Strom
einschalten. Dabei sollten gleich ein paar der LEDs aufleuchten und blinken. Sollte das
nicht der Fall sein, unterbrechen sie den Strom sofort wieder und suchen nach dem Fehler.
In der Regel wird der DELTA CEP A aber nun funktionieren und wir können uns auf die
Bedienung konzentrieren.
2.
Übersicht

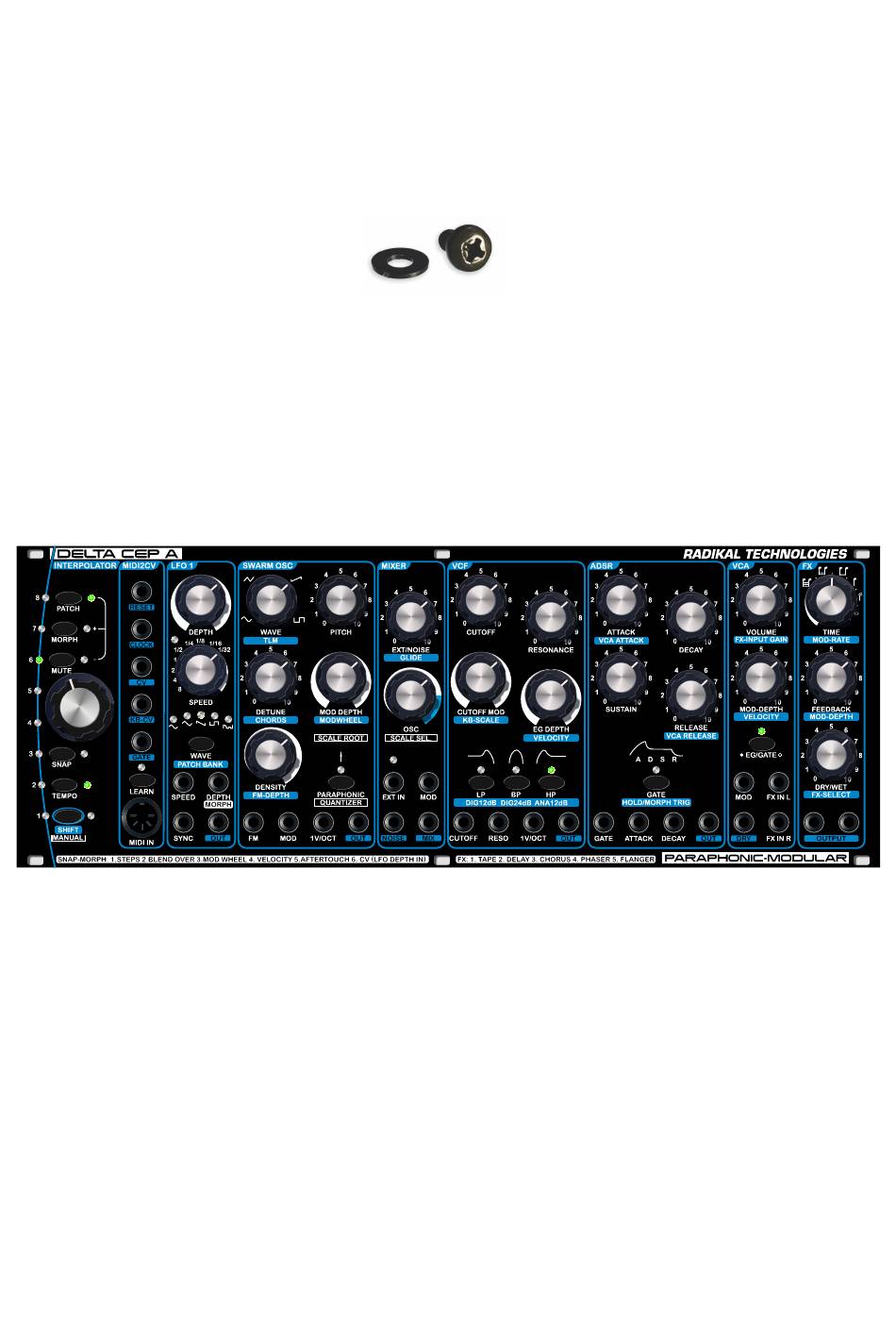

Bevor wir ins Detail gehen, folgt nun eine kleine Übersicht über die Benutzeroberfläche des
DELTA CEP A Synthesizers von links nach rechts.
Interpolator
Auffällig auf der linken Seite sind die acht + sechs LEDs, die sechs Tasten und der große
Knopf. Diese Sektion besitzt mehrere Funktionen. Sie können hier Presets abrufen und
speichern, Snapshots ablegen, durch Klangfarben morphen, das System-Tempo einstellen
und verschiedene Geräte-Einstellungen vornehmen. Die acht LEDs zeigen nicht nur
belegte Snapshots an, sondern dienen vor allem der Visualisierung von Parameter-
Einstellungen.
MIDI2CV
Hierbei handelt es sich um ein gut ausgestattetes MIDI zu CV Interface, mit dem Sie MIDI
Signale in Steuerspannungen für weitere Module umwandeln können. Um den DELTA CEP
A über MIDI anzusteuern, müssen sie keinen der Ausgänge des Interfaces verwenden - die
Steuerung der DELTA CEP A Sektionen ist bereits intern verdrahtet.
LFO 1
Der LFO besitzt 5 Wellenformen, die Möglichkeit der MIDI und Clock Synchronisation und
eine invertierbare Modulationstiefen-Einstellung.
