Montageanleitung Massivholzsaunen
Vielen Dank....
dass Sie sich für uns entschieden haben. Bevor Sie mit der Montage beginnen, hier noch einige
grundlegende Informationen.
Wichtig vor der Montage
- Die Montage ist allgemein gültig und kann je nach Modell etwas abweichen.
- Prüfen Sie vor der Montage die Packliste, ob das Produkt auch vollständig und unbeschadet ist.
Eventuelle Reklamationen können damit leicht behoben werden.
- Technische Änderungen im Sinne einer Produktweiterentwicklung behalten wir uns vor.
- Sollten Sie nicht sofort zum Aufbau Ihrer Sauna kommen, so lagern Sie die Teile bitte gerade
liegend (unterlegt), kühl und trocken, um ein Verziehen und Verschmutzen zu vermeiden.
- Wir empfehlen einen gut belüfteten trockenen Raum als Aufstellort.
- Als Fußboden empfehlen wir Fliesen- oder Steinboden und dieser muss eben und waagrecht sein.
- Die elektrischen Leitungen früh genug in die Wände einziehen. Später kann es schwierig sein.
- Wählen Sie die Öffnungsrichtung der Türe. Diese ist drehbar und nach links oder rechts zum Öffnen.
- Der Wandabstand muss mindestens 5 cm, bei Saunen im Feuchtebetrieb 10 cm betragen.
- Benutzen Sie zum Ausrichten des Bodenrahmens und der Wände unbedingt eine Wasserwaage, um
eine optimale Passgenauigkeit zu gewährleisten. Zum Setzen von Schrauben und Nägeln bohren Sie
bitte vor, um einem evtl. Einreißen des Holzes vorzubeugen.

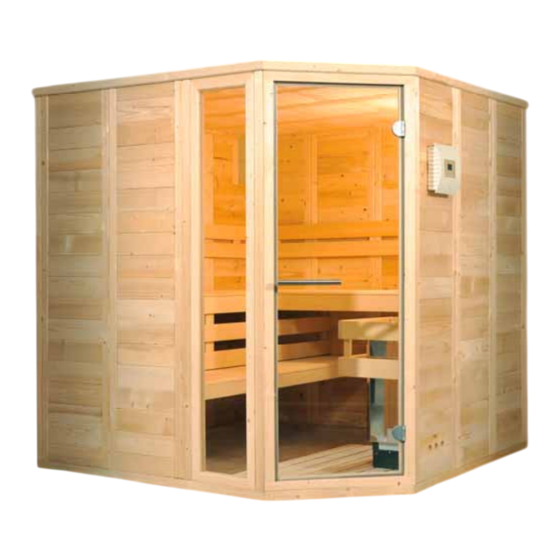

Classico
Art. Nr.: 391006
Version: 10/2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Infraworld Classico
Inhaltszusammenfassung für Infraworld Classico
- Seite 1 Version: 10/2011 Montageanleitung Massivholzsaunen Classico Art. Nr.: 391006 Vielen Dank…. dass Sie sich für uns entschieden haben. Bevor Sie mit der Montage beginnen, hier noch einige grundlegende Informationen. Wichtig vor der Montage - Die Montage ist allgemein gültig und kann je nach Modell etwas abweichen.
-
Seite 2: Pflegehinweise
Außer Wasserwaage und Bohrmaschine benötigen Sie zur Montage: Meterstab, Akku-Bohrschrauber, Hammer, Schraubenzieher Schlitz und Kreuzschlitz, Stichsäge, Handsäge, Schleifpapier, Anschlagwinkel und Bleistift. Wenn vorhanden Kappsäge Werkstoff Holz und dessen Eigenschaften Holz ist ein natürlich gewachsener Werkstoff. Gesunde Äste, kleine Risse durch Trockenprozesse und leichte Verfärbungen sind natürliche und charakteristische Merkmale und stellen keinen optischen und konstruktiven Mangel dar. -
Seite 3: Räumliche Voraussetzungen
1. Räumliche Voraussetzungen Die Räumlichkeiten sollten einem normal klimatisierten Raum entsprechen. Der Abstand der Saunawände zu den Raumwänden sollte mindestens 5 cm betragen, bei einer Sauna mit einem Verdampferofen sind ca. 10 cm zu empfehlen, zumindest zu den Raum-Außenwänden hin um eine optimale Hinterlüftung zu gewährleisten. -
Seite 4: Mitgelieferte Schrauben Und Nägel
1.3. Mitgelieferte Schrauben und Nägel: 2. Jetzt kann es losgehen! Grundrahmenmontage ■ Beginnen Sie mit der Montage des Grundrahmes. Verwenden Sie dazu die Sockelhölzer 45 x 45 mm (Abb. 2). Legen Sie die Stollen entsprechend den Saunamaßen aus (Abb. 3). Abb. -
Seite 5: Aufbau Der Sauna-Elemente
■ Auf dem Grundrahmen ist die Anordnung der einzelnen Wand-Elemente nummeriert (Abb. 6), entsprechend dem beigefügten Elementplan. Abb. 6 3. Aufbau der Sauna-Elemente In jede Element-Element- und Element-Eckpfosten-Verbindung ist jeweils eine Holzfeder einzusetzen. ■ Beginnen Sie stets an der Ecke, die am schwierigsten zu montieren ist. (z. B. wenig Platz) (Abb. - Seite 6 Abb. 10 Abb. 12 ■ Die einzelnen Elemente werden nun bis zum Tür-Element zusammengesetzt (Abb. 13 – 14). Dabei werden die beigefügten Federblätter eingesetzt. Beachten Sie bitte hierbei, dass die Nummerierung der Elemente mit denen am Grundrahmen übereinstimmen. Achten Sie stets darauf, dass die Nut-und Federverbindungen passgenau eingesetzt werden.
- Seite 7 Bei Sauna mit Eckeinstieg: Die 45°-Eckpfosten (Abb. 16) werden an die Elemente mit 3 Holzschrauben, 4 x 80 mm, befestigt. Eckpfosten bitte erst vorbohren!!!!! (Abb. 17 – 21) Abb. 16 Abb. 18 Abb. 17 Abb. 20 Abb. 21 Abb. 19 Das Ofenzuleitungskabel ist im Ofenelement bereits eingezogen (Abb.
-
Seite 8: Abb.28
■ Wenn Sie alle Elemente montiert haben, setzen Sie die Tür ein und bohren diese seitlich in den Türfalz gut vor (jede Seite 3x) und verschrauben diese mit Holzschrauben, 4 x 80 mm, an den Eckstollen (Abb. 24 – 27). Es wird wie folgt gemessen: Oben ca. - Seite 9 Abb. 32 Abb. 33 Montage des Türgriffes ■ Abb. 34 Abb. 35 Achtung: Bitte darauf achten, dass die mitgelieferten Kunststoffunterlegscheiben zwischen Edelstahltürgriff und Ganzglastür eingelegt werden.
- Seite 10 ■ Es ist ratsam, vor der Montage der Dachauflagehölzer, die Sauna mittels eines Spanngurtes zusammen zu ziehen. 4. Dachrahmen Wichtig - Bevor Sie die Dachauflagehölzer montieren, beachten Sie bitte folgendes: Es kann vorkommen, dass sich Fugen zwischen den einzelnen Elementen bilden (Abb.
-
Seite 11: Abb.42
■ Die Deckenauflagehölzer (Abb. 42) 45 x 45 x 2100 mm müssen nun zugeschnitten (Abb. 43) und vorgebohrt werden. Mit einem Abstand von 4,5 cm, von der Oberkante der Sauna nach unten gemessen (Abb. 44 + 45), werden diese an der Saunawand 4 – 7 mal (je nach Größe der Sauna) mit Holzschrauben, 4 x 80 mm, verschraubt (Abb. - Seite 12 Abb. 50 Abb. 51 Abb. 52 Abb. 53 Abb. 54 5. Inneneinrichtung ■ Die Bankauflageleisten (Abb. 55) für die obere Bank, 45 x 45 x 558 mm, für die Saunabänke schrauben Sie mit Holzschrauben, 4 x 80 mm, in einem Abstand von 120 cm, von der Saunadecke nach unten gemessen (Abb.
- Seite 13 Abb. 57 Abb. 58 Abb. 59 Abb. 60 ■ Die obere Winkelbank verschrauben Sie unter der Liege am diagonalen Stoß mit Holzschrauben, 4 x 80 mm (Abb. 61 – 63) Abb. 61 Abb. 62 Abb. 63...
- Seite 14 Bei normal gestoßenen Bänken: ■ Die obere Winkelbank verschrauben Sie unter der Liege am geraden Stoß mit Holz- schrauben, 4 x 80 mm (Abb. 64 - 67). Abb. 64 Abb. 65 Abb. 66 Abb. 67 ■ Die unteren Bankauflageleisten, 45 x 45 x 1163 mm, werden mit einem Abstand von 35 cm, von der Unterkante der oberen Bankauflageleiste nach unten gemessen, mit Holzschrauben, 4 x 80 mm, in die dafür vorgesehenen Bohrungen, in den Bank- auflageleisten, verschraubt (Abb.
- Seite 15 Bei Sauna mit wandhohem Glaselement: Falls ein wandhohes Glaselement bestellt ist, müssen Sie das untere Bank- auflageholz mit einer Blattfeder zum Fensterrahmen (Abb. 72), da dieser nicht bündig mit dem Wandelement ist, auffüllen (Abb. 73 + 74). Schrauben Sie den Stützfuß...
-
Seite 16: Tipp: Benutzen Sie Die Mitgelieferten Kopfstützen Zum Anpassen Der Rückenlehne! (Abb. 86)
Abb. 80 Abb. 81 Abb. 82 Abb. 83 ■ Die Bankzwischenverblendung wird an der oberen Liege von hinten mit Linsen- kopfschrauben, 4 x 60 mm, verschraubt (Abb. 84 + 85). Abb. 84 Abb. 85 ■ Befestigen Sie die Rückenlehne in Höhe angepasst an Ihre Körpergröße mit Linsen- kopfschrauben, 4 x 60 mm. -
Seite 17: Saunaleuchten- Und Ofenfühlerkabel Vorbereiten
6. Saunaleuchten- und Ofenfühlerkabel vorbereiten Bevor Sie nun die Dachelemente aufsetzen, ist es sinnvoll, das Saunaleuchten- und Ofenfühlerkabel vorzubereiten. Nachträglich ist es evtl. schwierig an diese Stellen zu gelangen. ■ Die Saunaleuchte wird in einer Ecke an der Saunawand befestigt. Hierfür bohren Sie ein Loch mit 10 mm Durchmesser durch die Saunawand. - Seite 18 7. Dachelemente ■ Bevor Sie die Dachelemente montieren, überprüfen Sie bitte die Sauna auf exakte Lotrechte und Rechtwinkeligkeit. ■ Die Saunadecke wird nun auf die Dachauflagehölzer aufgelegt (Abb. 88 – 94) und von innen oder, falls genügend Raumhöhe vorhanden, von oben mit den Holzschrauben, 4 x 80 mm, 3 –...
- Seite 19 Abb. 95 Abb. 96 Abb. 97 Abb. 98 8. Ofenschutzgitter ■ Das Ofenschutzgitter besteht aus 2 oder 3 Teilen und wird mit den mitgelieferten Holzschrauben, 4 x 40 mm, in den dafür vorgesehenen Bohrungen zusammen- geschraubt (Abb. 99 - 101). Abb.
- Seite 20 3-teilig: Platzierung an einer Saunawand Bild zeigt Bio-Kombi-Ofen (Optional) 2-teilig: Platzierung in der Ecke lt. Plan Bild zeigt Bio-Kombi-Ofen (Opional)
- Seite 21 9. Ofen / Abschlussarbeiten ■ Die Ofenmontage entnehmen Sie bitte der beiliegenden Ofenmontageanleitung: ■ Legen Sie die Saunasteine nach Montage des Saunaofens vorsichtig und Stein für Stein locker in den Ofen. Die Heizstäbe sollen komplett verdeckt mit Steinen sein. Wichtig: Waschen Sie die Saunasteine bevor Sie die Steine in den Ofen legen! ■...
- Seite 22 Jetzt ist Ihre Sauna fertig! Bitte lassen Sie Ihre Geräte von einem Elektriker anschließen! Hinweis: Hängen Sie das Thermo-Hygrometer wenn möglich gegenüber der Tür auf, dann können Sie von außen die Temperatur kontrollieren, ohne die Tür zu öffnen. So vermeiden Sie Wärmeverlust.
