Telekom Funkwerk Eumex 401 Erweiterte Hinweise Seite 8

Anschlussmöglichkeiten der Telefonanlage / Anschlüsse der Telefonanlage

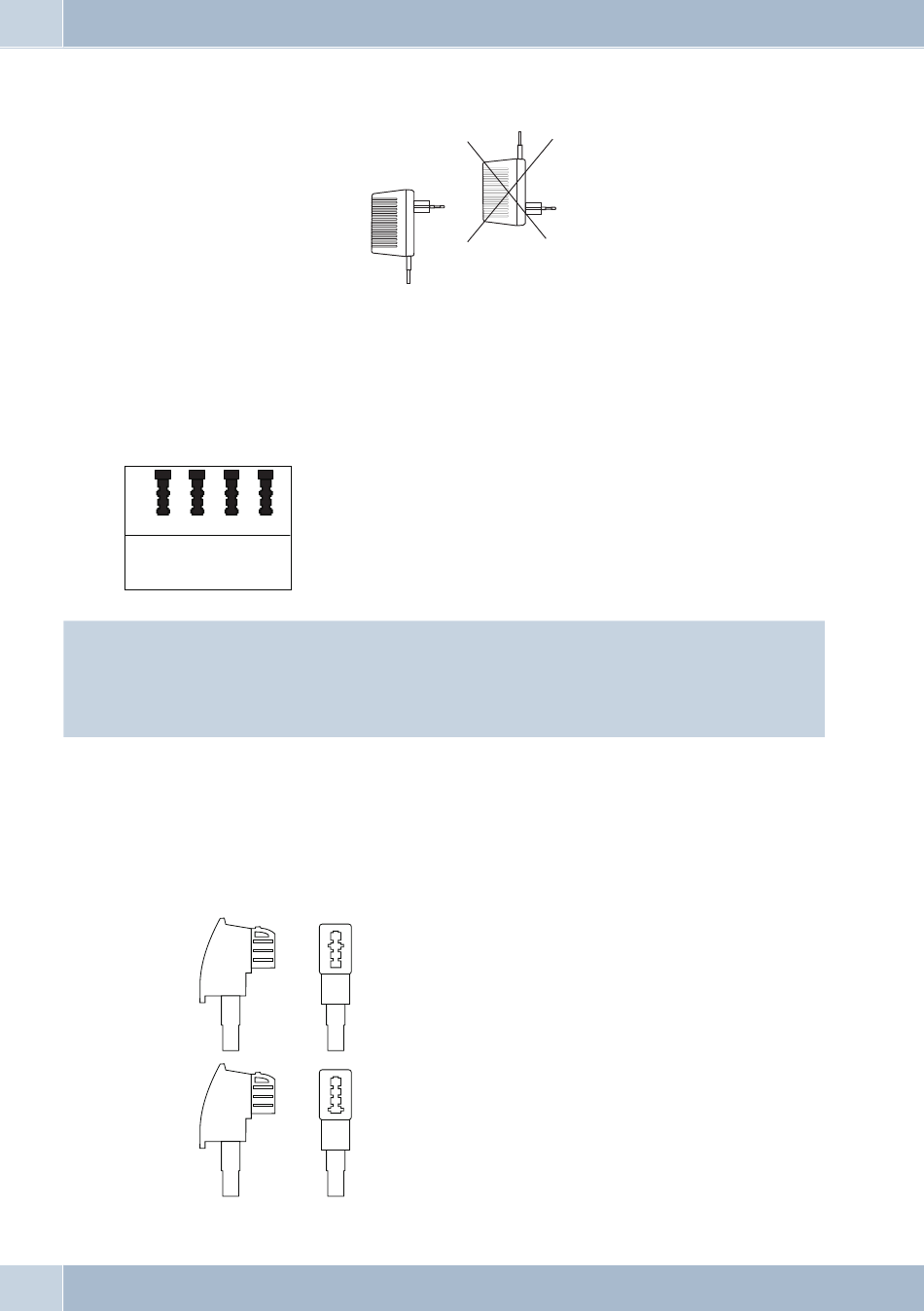

Das Steckernetzgerät darf nur in der gezeigten Richtung in die 230V~ Wandsteckdose ge-
steckt werden.
TAE-Buchsen
Die TAE-Anschlussbuchsen der Eumex 401 sind sowohl für TAE-F-Stecker, als auch für
TAE-N-Stecker geeignet. Die Anschlüsse sind jeweils mit den Internrufnummern (10...13) be-
zeichnet.
10
11
Hinweis.
Eine Parallelschaltung von analogen Endgeräten ist nicht zulässig. Wird der TAE-Stecker ei-
nes Endgerätes in die TAE-Buchse der Telefonanlage gesteckt, ist die zugehörige Anschluss-
klemme abgeschaltet.
TAE-Stecker
Die Endgeräte sind für analoge Anschlüsse im Bereich der Deutschen Telekom über TAE-Ste-
cker angeschlossen. Im Bild unten sehen Sie die zwei unterschiedlichen Steckerformen, oben
TAE-F für Telefone und unten TAE-N für Anrufbeantworter, Modems oder Telefax Geräte.
Entsprechend den Anforderungen der Endgeräte sind bestimmte Kontakte vorhanden oder
können entfallen.
4
12
13
4 4 3
5 5 2
6 6 1
4 4 3
5 5 2
6 6 1

.La = A-Ader des Endgerätes.
‚
.Lb = B-Ader des Endgerätes.
ƒ
W = Anschaltung eines Zweit-
weckers (Klingel).
„
E = Erdleitung zur Funktion der
Erdtaste bei IWV.
…
b2 = weiterführende B-Ader des
Endgerätes.
†
a2= weiterführende A-Ader des
Endgerätes.
