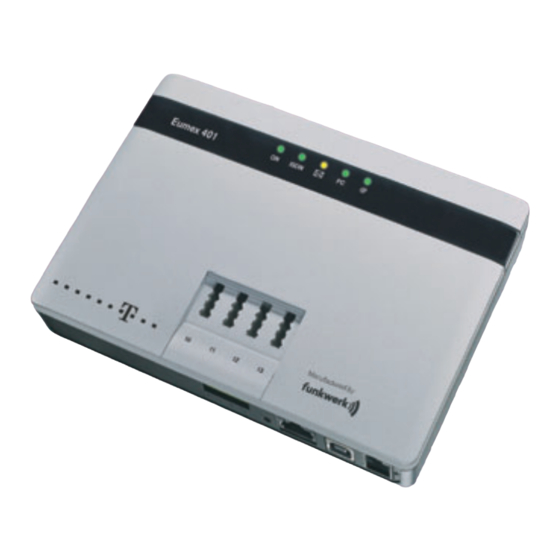

Inhaltszusammenfassung für Telekom Funkwerk Eumex 401

  • Seite 1 Exklusiv für ======!"§==...
  • Seite 2: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit / Zu Ihrer Sicherheit Beachten Sie bitte zu Ihrer Sicherheit und zum Schutze der Eumex 401 folgende Sicherheitshinweise. µ Vorsicht: Alle Bereiche, die sich nur mit Werkzeug öffnen lassen, sind Wartungs- bereiche. Durch unbefugtes Öffnen können Gefahren für den Benutzer entste- hen.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zu Ihrer Sicherheit Montageanleitung Anschlussmöglichkeiten der Telefonanlage Steckbare Anschlüsse ..........1 Die Telefonanlage auspacken .
  • Seite 4 Inhaltsverzeichnis...
  • Seite 5: Montageanleitung

    Montageanleitung/ Steckbare Anschlüsse Montageanleitung Anschlussmöglichkeiten der Telefonanlage Steckbare Anschlüsse NTBA ======!"§== a/b1 a/b2 a/b3 a/b4 †  TAE-Buchsen für analoge Endgeräte. ISDN-Anschluss (Verbindung zwi- schen NTBA und der Telefonanlage). ‡ ‚ Anschluss des Netzbetreibers. Anschlussklemme zur festen Verkabe- lung der analogen Anschlüsse ˆ...
  • Seite 6: Die Telefonanlage Auspacken

    Anschlussmöglichkeiten der Telefonanlage / Die Telefonanlage auspacken Die Telefonanlage auspacken In der Verpackung der Telefonanlage sind enthalten: § Telefonanlage. § Steckernetzgerät für die Eumex 401. § ISDN-Anschlussschnur (ca. 3m). § USB-Anschlussschnur (ca. 3m). § Bedienungsanleitung mit Kurzbedienungsanleitungen und Bohrschablone. § CD mit WIN-Tools zur Konfigurierung der Telefonanlage, CAPI-/ TA- PI-Treiber.
  • Seite 7: Anschlüsse Der Telefonanlage

    Anschlussmöglichkeiten der Telefonanlage / Anschlüsse der Telefonanlage § Installieren Sie bei Bedarf Anschlussdosen für die Endgeräte. Siehe Seite 8 Verbinden Sie die Installation der Anschlussdosen mit der Telefonanlage. § Stecken Sie die Anschlüsse der Endgeräte in die Anschlussdosen. § Stecken Sie die mitgelieferte ISDN-Anschlussschnur in den Anschluss »ISDN«...
  • Seite 8 TAE-Stecker Die Endgeräte sind für analoge Anschlüsse im Bereich der Deutschen Telekom über TAE-Ste- cker angeschlossen. Im Bild unten sehen Sie die zwei unterschiedlichen Steckerformen, oben TAE-F für Telefone und unten TAE-N für Anrufbeantworter, Modems oder Telefax Geräte.
  • Seite 9 Anschlussmöglichkeiten der Telefonanlage / Anschlüsse der Telefonanlage Anschlussklemme Die Anschlussklemme ist für eine feste Verkabelung Telefonanlage vorgesehen und mit den Rufnummern der Anschlüsse beschriftet.  Hebel zum Öffnen der Klemme. ‚ Schraubendreher zum Öffnen der Klemme. ƒ 10 11 12 13 Öffnung für den Schaltdraht.
  • Seite 10: Externer Isdn-Anschluss

    Anschlussmöglichkeiten der Telefonanlage / Externer ISDN-Anschluss Externer ISDN-Anschluss  TAE-Anschlussdose des NTBA Netzbetreibers. ‚ Anschlussschnur TAE-NTBA. Im Lieferum- fang des Netzbetreibers ent- halten. ƒ ISDN-NTBA des Netzbetrei- bers. „ Anschlussschnur der Tele- fonanlage (Anschluss »ISDN«) am NTBA. Im Lie- ferumfang der Telefonanlage enthalten.
  • Seite 11: Usb-Anschluss

    Anschlussmöglichkeiten der Telefonanlage / USB-Anschluss USB-Anschluss 10 11 12 13 Allgemeines zum USB (Spezifikation 1.1) USB steht für Universal Serial Bus. Der USB ist ein serielles Bussystem, welches Ihnen die Mög- lichkeit bietet, verschiedene Gerätetypen an einem Anschluss zu betreiben. Diese Schnittstelle kann verschiedene Schnittstellen des PC ergänzen oder ersetzen.
  • Seite 12: Kabelzuordnungen

    Anschlussmöglichkeiten der Telefonanlage / Kabelzuordnungen PC (USB)-Schnittstelle Telefonanlage über USB an den PC anschließen Die PC-Schnittstelle (USB-Anschluss)dient zum Anschluss eines PCs an die Telefonanlage. Über die Schnittstelle erfolgt die Konfiguration der Telefonanlage und der Internetzugang. Stecker Stecker Typ A Typ B Verwenden Sie zum Anschluss der Telefonanlage an den PC oder einen Hub die mitgelieferte USB-Schnur.
  • Seite 13 Anschlussmöglichkeiten der Telefonanlage / Kabelzuordnungen Hinweis. Eine Parallelschaltung von analogen Endgeräten ist nicht zulässig. Wir der TAE-Stecker eines Endgerätes in die TAE-Buchse der Telefonanlage gesteckt, wird die zugehörige Anschluss- klemme abgeschaltet.Analoge Telefone, die mit dem Impulswahlverfahren (IWV) wählen, können nur die Leistungsmerkmale nutzen, für die die Flash-Taste nicht benötigt wird. Die Leitungslänge von der Telefonanlage bis zum Endgerät darf max.
  • Seite 14 So haben Sie die später die Möglichkeit, über die vorhandene Kabel auch ISDN Telefone am internen ISDN-Bus anzuschließen. 1. Adern- schwarz paar weiß 2. Adern- gelb paar Telekom-Kabel J-Y (St) Y2x2x0,6(0,4) Kennzeichnung: Kabel Schwarze Ringe Kennzeichnung: auf gleichfarbigen Farbige Adern Adern...
  • Seite 15: Beschreibung Der Isdn-Routerfunktion

    Beschreibung der ISDN-Routerfunktion / Systemvoraussetzungen für Windows Beschreibung der ISDN-Routerfunktion Die Telefonanlage stellt alle Funktionen für einen leistungsfähigen Internetzugang eines PCs über ISDN zur Verfügung. Dabei sorgt eine in die Telefonanlage integrierte Firewall zusam- men mit NAT (network address translation) für die nötige Sicherheit. Der Internetzugang für alle an der Telefonanlage angeschlossenen PCs wird über eine einzige Verbindung hergestellt (SUA- single user account), es wird nur ein Satz Zugangsdaten Ihres Internet Service Providers (ISP) benötigt.
  • Seite 16: Konfiguration Der Pcs

    Beschreibung der ISDN-Routerfunktion / Konfiguration der PCs Windows 2000 / XP / Vista - Nehmen Sie Ihre Telefonanlage in Betrieb Legen Sie die mitgelieferte CD-ROM in das CD-Laufwerk Ihres PCs, das Programm startet selbsttätig, wenn nicht, öffnen Sie über den Explorer die Datei auf der CD-ROM und starten Sie das Programm »Setup.exe«.
  • Seite 17 Beschreibung der ISDN-Routerfunktion / Konfiguration der PCs IP-Adresse der TK--Anlage 192.168.1.250 IP-Adresse des PCs an USB 192.168.1.50 IP-Adressvergabe Internet-by-Call Wenn Sie keinen festen Vertrag mit einem Provider (ISP) über Ihren Internetzugang schlie- ßen möchten, können Sie das Internet-by-Call nutzen. Die Kostenabrechnung erfolgt dann über Ihre Telefonrechnung.
  • Seite 18 Beschreibung der ISDN-Routerfunktion / Konfiguration der PCs Hinweis. Haben Sie einen Flatrate-Tarif bei Ihrem ISP gewählt, so können Sie den Parameter »Abbau nach Inaktivität« ausschalten. In diesem Fall wird die Telefonanlage die Internetverbindung nicht automatisch abbauen, aber bei Bedarf (z. B: nach Trennung der Verbindung durch den ISP) wieder herstellen.
  • Seite 19 Beschreibung der ISDN-Routerfunktion / Konfiguration der PCs Danach versucht die Telefonanlage die Verbindungsherstellung mit dem nächsten konfigu- rierten ISP. Wird die Verbindung unterbrochen und soll später erneut hergestellt werden, so wird dieser Zyklus beginnend mit dem ersten Eintrag in der Liste erneut gestartet. Firewall Die an der Telefonanlage angeschlossenen PCs sind durch die Verwendung von NAT bereits gut gegen Angriffe aus dem Internet geschützt.
  • Seite 20 Beschreibung der ISDN-Routerfunktion / Konfiguration der PCs dungsgebühren verursachen abgewehrt werden. Sonst kann z. B. die Funkti- on des »automatischer Verbindungsabbau« nicht in jedem Fall gewährleistet werden. Es kann vorkommen, dass aus dem Internet ein Portscan (meist Vor- stufe eines Hackerangriffes) stattfindet, der von der Firewall der Telefonan- lage mit »Ablehnungspaketen«...
  • Seite 21 Beschreibung der ISDN-Routerfunktion / Konfiguration der PCs Es wird empfohlen, den Vorgaben des Filter-Wizard zu folgen, es sei denn, Sie stellen fest, dass eine der von Ihnen verwendeten Applikationen keine Internetverbindung herstellen kann. In diesem Fall prüfen Sie bitte, ob der Filter-Wizard ein passendes Filter bereit hält. Beachten Sie bitte, dass alle Filter, die mit dem Filter-Wizard erzeugt werden, darauf beruhen, dass alle Pakete verworfen werden außer denen, für die eine passende Regel existiert.
  • Seite 22 Beschreibung der ISDN-Routerfunktion / Konfiguration der PCs des Angerufenen, Art der Verbindung, Gesprächskosten und gesendete und empfangene Bytes. Beachten Sie bitte, dass für eine verbindliche Verbindungs-/Gesprächskostenerfassung nur der Netzbetreiber zuständig ist. Datensicherheit beim Surfen im Internet Für Ihre persönliche Datensicherheit sollten Sie auch einen Virenscanner nutzen. Zum Schutz persönlicher Daten ist der Einsatz einer solchen Software unerlässlich.
  • Seite 23: Kurzbedienungsanleitung Für Nebenstellen Automatische Amtsholung

    Kurzbedienungsanleitung für Nebenstellen / Automatische Amtsholung Kurzbedienungsanleitung für Nebenstellen Automatische Amtsholung Leistungsmerkmal Bedienung brtg Intern anrufen Extern anrufen br#90.9tg Eigene Rufnummer für nächstes Ge- spräch festlegen b*31#tg Eigene Rufnummer temporär nicht mitsenden grtg Gespräch mit Ankündigung weiterge- grtg Während eines Gespräches einen wei- teren Gesprächspartner anrufen br*0g Heranholen von Anrufen...
  • Seite 24 Kurzbedienungsanleitung für Nebenstellen / Automatische Amtsholung Leistungsmerkmal Bedienung b*21*t#q Anrufweiterschaltung »ständig« ein- richten b*61*t#q Anrufweiterschaltung »bei Nichtmel- den« einrichten b*67*t#q Anrufweiterschaltung »bei Besetzt« einrichten b#21#q Anrufweiterschaltung »ständig« aus- schalten b#61#q Anrufweiterschaltung »bei Nichtmel- den« ausschalten b#67#q Anrufweiterschaltung »bei Besetzt« ausschalten bt*37#q Automatischen Rückruf bei Besetzt einrichten...
  • Seite 25: Telefonieren Mit Vorwahl Der Kennziffer 0

    Kurzbedienungsanleitung für Nebenstellen / Telefonieren mit Vorwahl der Kennziffer 0 Telefonieren mit Vorwahl der Kennziffer 0 Leistungsmerkmal Bedienung Intern anrufen b 0 t g Extern anrufen b # 9 0 . 9 t g Eigene Rufnummer für nächstes Ge- spräch festlegen b*31#tg Eigene Rufnummer temporär nicht mitsenden...
  • Seite 26 Kurzbedienungsanleitung für Nebenstellen / Telefonieren mit Vorwahl der Kennziffer 0 Leistungsmerkmal Bedienung b*21*t#q Anrufweiterschaltung »ständig« ein- richten b*61*t#q Anrufweiterschaltung »bei Nichtmel- den« einrichten b*67*t#q Anrufweiterschaltung »bei Besetzt« einrichten b#21#q Anrufweiterschaltung »ständig« aus- schalten b#61#q Anrufweiterschaltung »bei Nichtmel- den« ausschalten b#67#q Anrufweiterschaltung »bei Besetzt«...
  • Seite 27: Condensed Operating Instructions For Extensions

    Condensedoperatinginstructionsforextensions/Automaticaccesstooutsideline Condensed operating instructions for extensions Automatic access to outside line Performance feature Operation brtg Internal calls External calls br#90.9tg Setting own number for next call b*31#tg Temporary disabling of own number transmission grtg Forward call with prior notice grtg Calling another party during an on- going call br*0g...
  • Seite 28 Condensed operating instructions for extensions / Automatic access to outside line Performance feature Operation b*21*t#q Configuring call forwarding »immedi- ate« b*61*t#q Configuring call forwarding »on no answer« b*67*t#q Configuring call forwarding »on busy« b#21#q Deactivating call forwarding »immedi- ate« b#61#q Deactivating call forwarding »on no answer«...
  • Seite 29: Making Calls With Prefixes 0

    Condensedoperatinginstructionsforextensions/Making calls with prefixes 0 Making calls with prefixes 0 Performance feature Operation Internal calls b 0 t g External calls b # 9 0 . 9 t g Setting own number for next call b*31#tg Temporary disabling of own number transmission grtg Forward call with prior notice...
  • Seite 30 Condensed operating instructions for extensions / Making calls with prefixes 0 Performance feature Operation b*21*t#q Configuring call forwarding »immedi- ate« b*61*t#q Configuring call forwarding »on no answer« b*67*t#q Configuring call forwarding »on busy« b#21#q Deactivating call forwarding »immedi- ate« b#61#q Deactivating call forwarding »on no answer«...
  • Seite 31: Dahili Numaralar Için Kýsa Kullaným Talimatý

    Dahili numaralar için kýsa kullaným talimatý Otomatik merkezi santral Ý þlem adý Kullaným brtg Dahili arama Harici arama br#90.9tg Kendi numaranýzý bir sonraki görüþme için belirleme b*31#tg Kendi numaranýzýn geçici gönderilmemesi grtg Görüþmenin anonslu baþkasýna aktarýlmasý grtg Bir görüþme sýrasýnda baþka bir kiþinin aranmasý...
  • Seite 32 Ýþlem adý Kullaným b*21*t#q Çaðrý yönlendirmenin »hemen« devreye sokulmasý b*61*t#q Çaðrý yönlendirmenin »yanýt olmadýðýnda« devreye sokulmasý b*67*t#q Çaðrý yönlendirmenin »meþgul olduðunda« devreye sokulmasý b#21#q Çaðrý yönlendirmenin »hemen« devreden çýkarýlmasý b#61#q Çaðrý yönlendirmenin »yanýt olmadýðýnda« devreden çýkarýlmasý b#67#q Çaðrý yönlendirmenin »meþgul olduðunda«...
  • Seite 33: Hat Alarak Telefon Etme

    Hat alarak telefon etme Ýþlem adý Kullaným Dahili arama b 0 t g Harici arama b # 9 0 . 9 t g Kendi numaranýzý bir sonraki görüþme için belirleme b*31#tg Kendi numaranýzýn geçici gönderilmemesi grtg Görüþmenin anonslu baþkasýna aktarýlmasý grtg Bir görüþme sýrasýnda baþka bir kiþinin aranmasý...
  • Seite 34 Ýþlem adý Kullaným b*21*t#q Çaðrý yönlendirmenin »hemen« devreye sokulmasý b*61*t#q Çaðrý yönlendirmenin »yanýt olmadýðýnda« devreye sokulmasý b*67*t#q Çaðrý yönlendirmenin »meþgul olduðunda« devreye sokulmasý b#21#q Çaðrý yönlendirmenin »hemen« devreden çýkarýlmasý b#61#q Çaðrý yönlendirmenin »yanýt olmadýðýnda« devreden çýkarýlmasý b#67#q Çaðrý yönlendirmenin »meþgul olduðunda«...
  • Seite 35 Stichwortverzeichnis Stichwortverzeichnis Kurzbedienungsanleitung ..19-26 Anforderungen an den PC ..11 Anschluss für analoge Endgeräte..8 Lieferumfang ....2 Anschlüsse .
  • Seite 36 Stichwortverzeichnis USB--Schnittstelle ... . . 8 USB-Stecker (Typ A-PC/Hub) ..8 Wahlverfahren ....8 USB-Stecker (typ B-Endgerät .
  • Seite 38 Herausgeber: Funkwerk Enterprise Communications GmbH Änderungen vorbehalten Ausgabe 2 010910...
