Inhaltszusammenfassung für DUR-line UKS-246

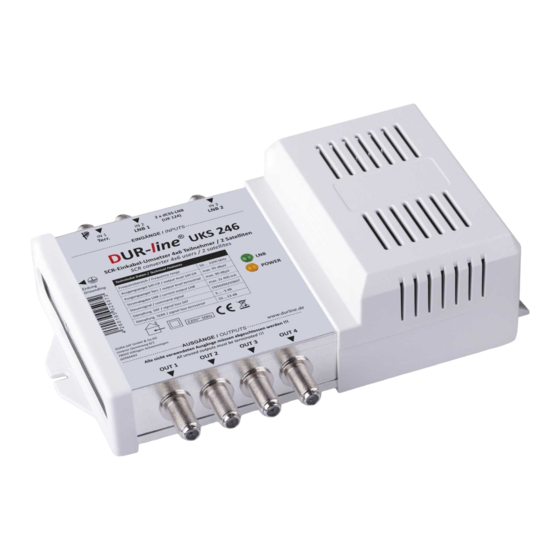

- Seite 1 Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 DUR-line ® UKS-246 SCR-Einkabel-Umsetzer 4x6 Teilnehmer / 2 Satelliten...
-
Seite 2: Inhaltsverzeichnis
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Inhaltsverzeichnis: Punkt Thema Seite Vorwort Sicherheitshinweise Entsorgung & Voraussetzungen Beschreibung Überblick Installati on PIN Zuordnung Anwendungsbeispiel Problembehandlung Technische Daten Vorwort Vielen Dank dass Sie sich für unser Produkt entschieden haben. Dieser Einkabel-Umsetzer wird mit zwei Einkabel-LNBs angesteuert und setzt alle verfügbaren Satellitenprogramme auf 4 Ableitungen um. -
Seite 3: Sicherheitshinweise
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Sicherheitshinweise Um einen sicheren Betrieb zu gewährleisten, lesen Sie alle Sicherheitsmaßnahmen sorgfälti g durch! ACHTUNG: • Monti eren Sie das Gerät nur in trockenen Räumen und auf einer schwer entf lammbaren Fläche! Schützen Sie es vor Feuchti gkeit, Tropf.- oder Schmutzwasser! •... -
Seite 4: Entsorgung & Voraussetzungen
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Entsorgung & Voraussetzungen Entsorgung Das WEEE-Symbol weist darauf hin, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches Gerät handelt. Bitt e entsorgen Sie dieses Gerät nicht über den Hausmüll, sondern bringen Sie es zu Ihrer örtlichen kommunalen Sammelstelle. -
Seite 5: Überblick
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Überblick Anschlüsse • Eingänge 2 x Sat-ZF-Eingänge für 2x dCSS LNBs 1 x UHF/VHF Eingang für terrestrische Antennen • Ausgänge 4 x Ausgänge für jeweils 6 SCR-Teilnehmer • Netzkabel Netzanschluss 220V~ / 50Hz WICHTIG Alle nicht genutzten Ausgänge müssen mit DC-entkoppelten Abschlusswiderständen abgeschlossen werden!!! -
Seite 6: Installati On
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Installati on (Fortsetzung von Seite 4) Die angeschlossenen dCSS LNB müssen folgende Parameter besitzen Nutzer-Nr.: (UB) des LNB Frequenz in MHz 1210 1420 1680 2040 1005 1050 1095 1140 1260 1305 1350 1475 1520 1565 1610 1725... -
Seite 7: Pin Zuordnung
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 PIN Zuordnung Die folgende Tabelle zeigt die PIN Zuordnung zu den Nutzernummern der einzelnen Ausgänge. Nutzer-Nr.: (UB) OUT 1 OUT 2 OUT 3 OUT 4 Tabelle 3 Anwendungsbeispiel INFO: - Terrestrische Antenne ( UKW / DVB-T ) - SAT-Antenne 2x dCSS LNB - 4 x Ableitungen für jeweils... -
Seite 8: Problembehandlung
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Problembehandlung Was Sie unbedingt beachten sollten: • Blinkt die rote LED ständig, dann liegt ein Kurzschluss oder eine Überlastung beim Einschalten des Gerätes vor. Überprüfen Sie die Zuleitungen zu den LNB. Verbinden Sie Gerät und LNB direkt. -
Seite 9: Technische Daten
Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Technische Daten Eingänge 2 x Sat-ZF-Eingänge dCSS LNB 1 x UHF/VHF Eingang für terrestrische Antennen Ausgänge 4 x Ausgänge für jeweils bis zu 6 SCR-Teilnehmer 50 - 2200MHz Steuerungsprotokoll EN50494/EN50607 (Ausgabe-Steuersignal: EN50607) Eingangsfrequenzbereiche Satellit: 950 - 2200MHz Terrestrisch: 50 - 790MHz Dämpfung... - Seite 10 Einkabel-Frequenz-Umsetzer DUR-line® UKS-246 Ihre persönlichen Noti zen / Zuweisungen Noti eren Sie hier jeweils den Standort des jeweiligen Empfängers. Das hilft Ihnen später bei der Lokalisierung, wenn Änderungen vorgenommen werden müssen oder Empfangsgeräte ausgetauscht wurden. Ausgang Nutzer-Nr.: (UB) Ort des Empfangsgerätes...
