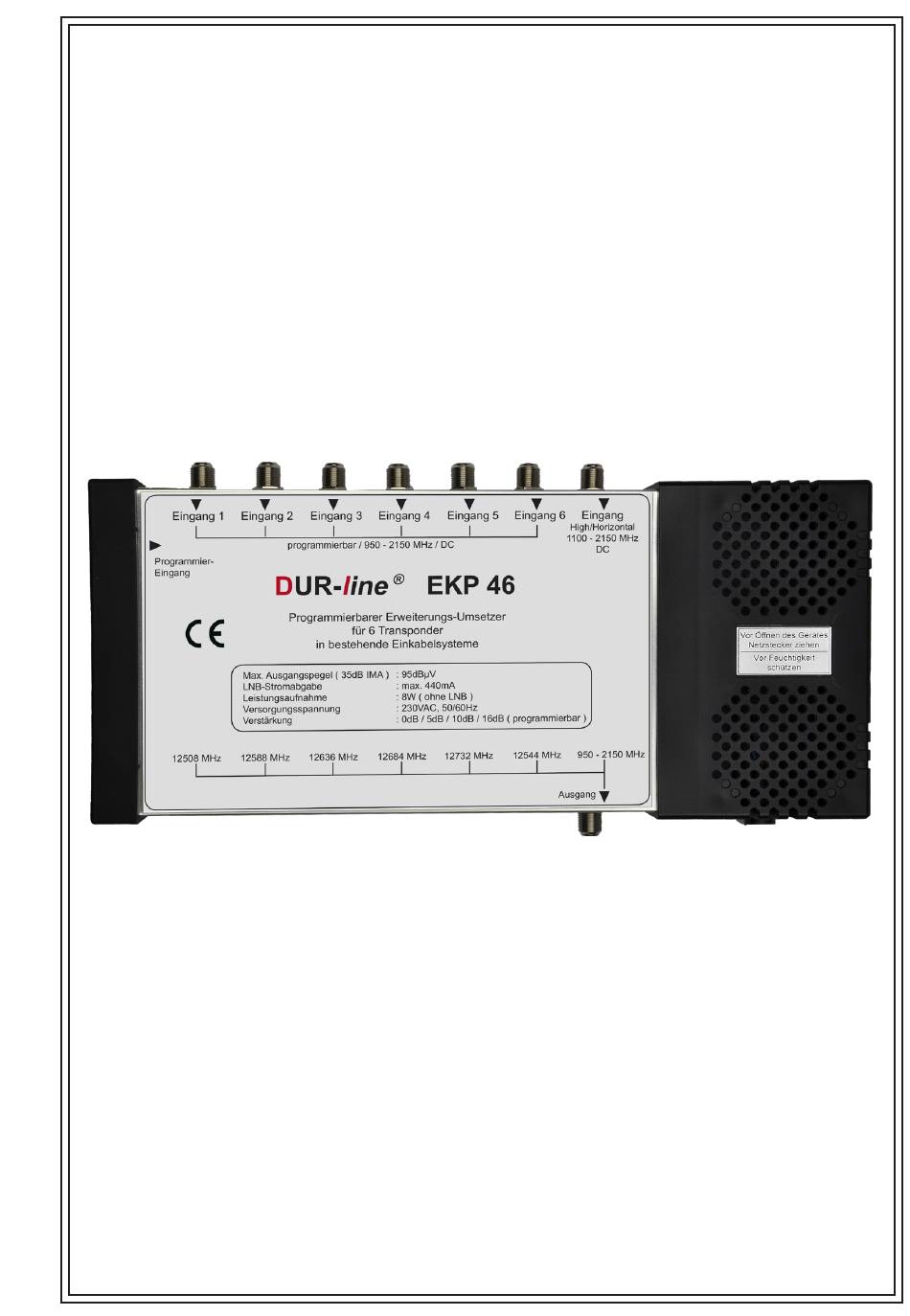

Bedienungsanleitung
Digitaler Einkabel-Umsetzter
®
DUR- line
EKP 46
Das EKP 46 ist ein programmierbarer Einkabel-Umsetzer zum
ergänzen von bereits vorhandenen digitalen Einkabelsystemen.
Es stehen 6 frei programmierbare Eingänge, für
beliegige SAT-Ebenen, zur Verfügung.
Es können weiterhin alle handelsüblichen digitalen Sat-Receiver
verwendet werden.
Durch den optional erhältlichen Programmier-Stick können
jederzeit die 6 verfügbaren Eingänge nach Wahl programmiert
und im Pegel angepasst werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DUR-line EKP 46
Inhaltszusammenfassung für DUR-line EKP 46
- Seite 1 Bedienungsanleitung Digitaler Einkabel-Umsetzter ® DUR- line EKP 46 Das EKP 46 ist ein programmierbarer Einkabel-Umsetzer zum ergänzen von bereits vorhandenen digitalen Einkabelsystemen. Es stehen 6 frei programmierbare Eingänge, für beliegige SAT-Ebenen, zur Verfügung. Es können weiterhin alle handelsüblichen digitalen Sat-Receiver verwendet werden.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit der Installation beginnen, lesen Sie bitte diese Installations-Anleitung aufmerksam durch. • Das Gerät ist nur für den Einsatz in Satellitenempfangsanlagen bestimmt! Es wird keine Haftung für Schäden übernommen, die durch einen nicht bestimmungsgemäßen Gebrauch entstehen. • Das Gerät muss in einem trockenen, wettergeschützten Raum mit 230V Anschluss auf einer nicht brennbaren Montagefläche installiert werden! Schützen Sie das Gerät vor Wärme- und Sonneneinstrahlung! •... - Seite 3 Eine Änderung der Eingangsfrequenzen macht gegebenenfalls auch eine Änderung der Eingangsbelegung erforderlich. Der Ausgang des EKP 46 kann nun an den H/H Eingang einer vorhandenen digitalen Einka- bellösung angeschlossen werden. Einige ältere Einkabelsysteme besitzen sowohl einen H/H Eingang (bis 1700 MHz) als auch einen V/H Eingang (ab 1800 MHz), dann benutzen Sie zur Verbindung einen SAT 2-fach Verteiler.
-
Seite 4: Anwendungsbeispiel Für Ekp-46 Und Ekp-34
Anwendungsbeispiel für EKP-46 und EKP-34 Quattro LNB terr. Antenne EKP 46 6 Transponder Verteilung nach Bedarf 2 FV EKP 34 + 46 = 29 Transponder Dies könnte auch Ihr bestehendes digitales Ein-Kabel-System sein 4-fach Verteiler oder Verteilverstärker mit 1 / 2 oder 4 Ausgängen... -
Seite 5: Programmierung Des Ekp-46
Programmierung des EKP-46 : Zum Programmieren des EKP-46 benötigen Sie den optional erhältlichen USB-Stick. Mit diesem Programmier-Stick und der mitgelieferten Software können die Eingänge 1, 2, 3, 4, 5 und 6 frei programmiert werden. Zu jedem Eingang können Sie noch eine Pegelanpassung in 4 Stufen mit je ca.4dB vornehmen. - Seite 6 Frequenz-Diagramm: Durchlassbereich 11720 - 12460 Sperrbereich für neue Transponder Sperrbereich für neue Transponder Astra/horizontal High Band 10714 - 10766 - 10818 12508 - 12732 EKP-34 EKP-46 passend für fast alle neuen und alten Ein-Kabel-Systeme Einspeisung von Astra- und Eutelsat-T ranspondern Optionales Zubehör: USB-Programmier-Stick mit Software.
