12. Anschluss zusätzlicher Sicherheitseinrichtungen
An den Klemmen 9 + 10 (LS) kann eine Lichtschranke oder eine andere
Sicherheitseinrichtung mit Öffnerkontakt angeschlossen werden. Auch die
Lichtschranke
muss
einen
potentialfreien
Ruhezustand geschlossen). Es können mehrere Lichtschranken in Reihe
geschaltet werden.
Sicherheitselemente an diesem Anschluss wirken nur in Laufrichtung „ZU".
12 a) Anschluss Sicherheitskontaktleiste
An den Klemmen 11 und 12 kann eine elektrische Sicherheitskontaktleiste
angeschlossen werden, die mit einem 8,2 kΩ Widerstand abgeschlossen sein
muss.
13. Anschluss externer Bedienelemente
Neben der Funkanlage kann der Schiebetorantrieb auch über Taster,
Schlüsseltaster oder Codierschalter angesteuert werden.
Der potentialfreie Anschluss erfolgt an den Klemmen 7 + 8 (Impuls)

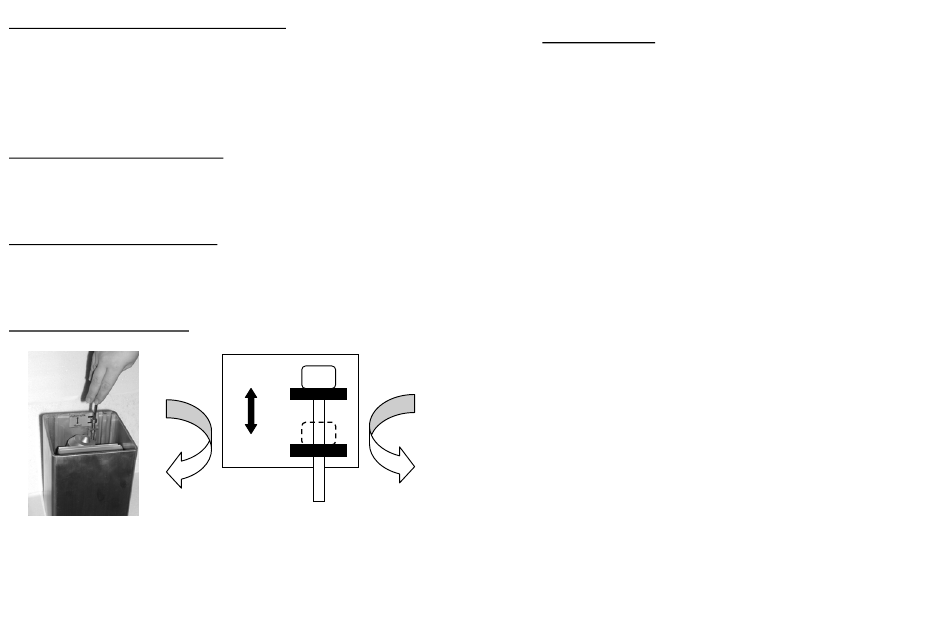

14. Entriegelung bei Stromausfall
Entriegeln
Um bei Stromausfall das Tor wieder von Hand bedienen zu können ist Ihr
Compact slider mit einer Notentriegelung ausgerüstet.
Gehen Sie dazu wie folgt vor:
Nehmen Sie den Kopfdeckel ab und stecken Sie den Entriegelungsschlüssel in
die Schraube (siehe Abb.). Drehen Sie im Uhrzeigersinn bis zum integrierten
Anschlag. Nun können Sie das Tor wieder von Hand schieben.
Zum Verriegeln drehen Sie bis zum Anschlag entgegen dem Uhrzeigersinn.
Öffnerkontakt
haben
(im
Automatik
Hand
Verriegeln

9. Klemmenbelegung

Kleinspannung
Signalleitungen (z.b. Impuls, Auf, Stop, Zu...) dürfen eine Länge von max.
30m nicht überschreiten.
Ab einer Kabellänge von 5m ist ein abgeschirmtes Kabel zu verwenden, um
Störungen zu vermeiden.
KL7
Impuls-Eingang (Taster)
KL8
Impuls-Eingang (Taster)
KL9
Lichtschranke
KL10
Lichtschranke
KL11
Sicherheitskontaktleiste 8,2 kΩ
KL12
Sicherheitskontaktleiste 8,2 kΩ
KL13
Endschalter ZU
KL14
Endschalter gemeinsamer
KL15
Endschalter AUF
KL16
Trafo sekundär, 28V AC
KL17
Trafo sekundär, Mittelabgriff
KL18
Trafo sekundär, 28V AC
KL19
Motor
KL20
Motor
230V Netz
KL1
Licht (N)
KL2
Licht (L geschaltet), 230V AC, max. 100W
KL3
Trafo primär
KL4
Trafo primär, 230V AC
KL5
Netz N-Leiter, 230V AC
KL6
Netz L-Leiter, 230V AC
Steckplätze
Ant.
Antenne
BL1
15-poliger Steckplatz für Funkmodul
Taster
Impuls
Impuls-Taste
identisch mit Impuls-Eingang
Funk
Funk-Taste
Einlernen Funkkanäle
LEDs
LED-Netz
grüne Netz-LED
LED-Funk
gelbe Funk-LED
LED-Fehler
rote Fehler-LED
