Zahnstange an. Im Innern der Zahnstange ist ein Metallkern, der den Magneten
für die Zeit der Einstellung hält.
Überprüfen Sie das Abschalten in der Endlage. Durch Verschieben des
Magneten können Sie noch eine Feinabstimmung vornehmen. Die Einstellung
der anderen Endlage nehmen Sie entsprechend vor. Kleben Sie nun die beiden
Magnetpakete mit dem beiliegenden Kleber endgültig an.

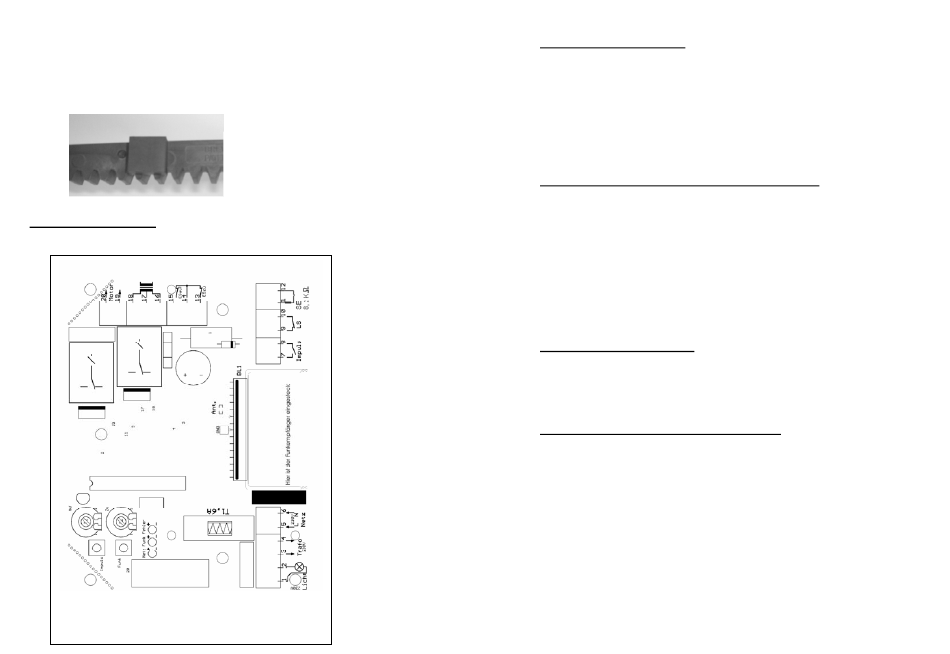

8. Motorsteuerung 47-22

Zahnstange mit
aufgeklebten
Magneten
15. Löschen aller Funkcodes
Drücken Sie die Taste "Funk" auf der Motorsteuerung mindestens 6 Sekunden
lang, dann sind alle Codes gelöscht.
Bei diesem Vorgang blinkt die gelbe Leuchtdiode drei Sekunden lang wie beim
Lernvorgang, anschließend blinkt sie schnell, danach erlischt sie und der
Vorgang ist beendet.
Achtung: Während des Löschvorganges darf keine andere Torfunktion
ausgelöst werden.
16. Löschen des Laufweges und der eingelernten Kraft
Zum Löschen des eingelernten Laufweges und der eingelernten Kraft,
beispielsweise beim Wechsel des Antriebes auf ein anderes Tor, gehen Sie wie
nachstehend beschrieben vor.
Betätigen Sie die beiden Taster auf der Motorsteuerung in nachfolgender
Reihenfolge:
1x drücken Taste Funk
2x drücken Taste Impuls
1x drücken Taste Funk
Der Löschvorgang ist abgeschlossen.
17. Anschluss Hofbeleuchtung
An den Klemmen 1 + 2 (Licht) können Sie direkt eine Lampe anschließen. An
diesem Anschluss liegen 230V für ca. 3 Minuten an, dann erlischt die Lampe
wieder. Maximal 100 Watt können angeschlossen werden.
17 a. Versorgungsspannung für externe Geräte
An den Klemmen 16 und 17 kann zur Versorgung von Lichtschranke o. ä. 28 V
AC, max. 0,5 A abgegriffen werden.
