18. Nachfolgende Normen und Vorschriften werden von diesem Gerät
eingehalten:
89/336/EMC Elektromagnetische Verträglichkeit
55014-1 Elektromagnetische Störaussendung
55012-2 Elektromagnetische Störfestigkeit
EN 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch
73/23/EWG EU - Niederspannungsrichtlinie
prEN 12453 Nutzungssicherheit kraftbetätigter Tore, Anforderungen
prEN 12445 Nutzungssicherheit kraftbetätigter Tore, Prüfverfahren
prEN 12978 Schutzeinrichtungen für kraftbetätigte Türen und Tore
Anforderungen und Prüfverfahren
98/37/EWG EU - Maschinenrichtlinie
19. Sicherheitshinweise
Diese Hinweise sind als wesentlicher Bestandteil des Produktes dem Benutzer
auszuhändigen. Sie sind sorgfältig durchzulesen, da sie wichtige Angaben für
die Sicherheit bei Einbau, Benutzung und Instandhaltung der Anlage enthalten.
Die Hinweise sind sicher aufzubewahren und auch allen weiteren Benutzern
der Anlage zur Verfügung zu stellen. Das Produkt darf ausschließlich für den
vom Hersteller vorgesehenen Verwendungszweck eingesetzt werden. Jeder
andere Einsatz ist als unsachgemäß und daher als gefährlich zu betrachten. Der
Hersteller kann nicht haftbar gemacht werden für Schäden, die auf
unsachgemäßer, fehlerhafter und zweckentfremdeter Benutzung beruhen.
Während des Öffnens und Schließens des Tores darf der Arbeitsbereich der
Toranlage nicht betreten werden.
Bei Störungen oder Fehlbetrieb ist der Netzschalter zu betätigen, jeder eigene
Versuch von Reparatur oder Eingriff zu unterlassen und ausschließlich
Fachpersonal zur Rate zu
Gefahrsituationen mit sich bringen.
Instandhaltung bzw. Instandsetzung sind vom Fachpersonal auszuführen.
Zur Sicherstellung der Leistung und Betriebstüchtigkeit der Anlage sind von
Fachpersonal die erforderlichen Wartungsarbeiten in regelmäßigen Abständen
nach Vorgabe des Herstellers durchzuführen. Insbesondere ist auf regelmäßige
Überprüfung der Betriebstüchtigkeit aller Sicherheitseinrichtungen zu achten.
Alle Arbeiten zum Einbau, zur Instandhaltung und Reparatur sind schriftlich in
einem Prüfbuch zu dokumentieren.
ziehen. Zuwiderhandlungen können
Alle Arbeiten zur Reinigung,

5. Fundament und Befestigung

Zur Montage des Antriebes benötigen Sie ein frostfreies Fundament oder eine
Stahlkonsole mit den Abmessungen von mindestens 20 x 20 Zentimetern. Das
Fundament oder die Konsole sollte etwas höher als das umgebende Niveau
liegen damit Wasser ablaufen kann
Der Antrieb hat die Außenmaße 150 x 150 Millimeter.
Im verriegelten Zustand ist das Maß vom Fundament bis Oberkante
Abtriebsritzel 95 Millimeter.
Befestigen Sie den Antrieb an den an den vier Langlöchern im Boden des
Antriebes.
Durch die runde Aussparung in der Mitte können Sie die benötigten Kabel
einführen.

6. Montage der Zahnstange

Achten Sie bei der Montage der Zahnstange darauf, dass deren Zähne vollen
Eingriff in das Zahnrad des Antriebes haben. Schlechter Eingriff verkürzt die
Lebensdauer und kann zum Überspringen führen.

7. Funktion und Justierung der Endschaltermagnete

Serienmäßig sind die Antriebe der slider-Reihe mit berührungslosen
Magnetschaltern ausgerüstet, die den Torlauf in seinen Endlagen abschaltet.
Diese Schalter sind im Innern des Antriebes untergebracht um sie vor
Witterungseinflüssen zu schützen.
Die beiden Magnetpakete finden Sie im Beipack. Befestigen Sie die Magnete
so auf der Zahnstange, dass das Schriftfeld Richtung Antrieb, also weg vom
Tor zeigt. Sie werden an der Vorderfront der Zahnstange befestigt. Der
Abstand zwischen Magnetpaket und Vorderwand des Antriebes darf nicht
mehr als 10 Millimeter betragen. Zum Festlegen der richtigen Position der
Magnete bringen Sie das Tor in die entsprechende Stellung, kurz vor Erreichen
der Endstellung, und legen ein Magnetpaket direkt neben dem Antrieb an die

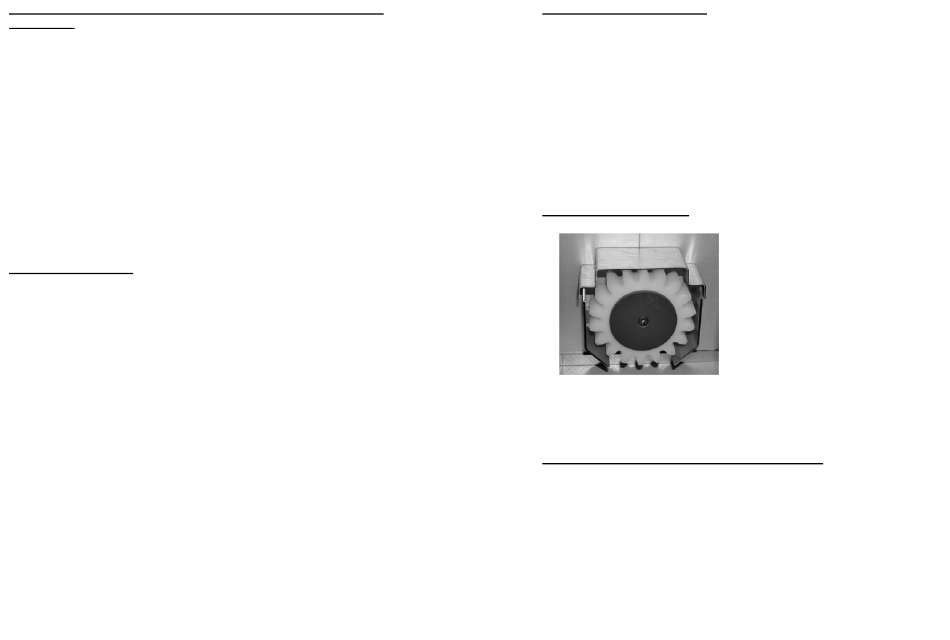

Montage mit Hilfsblech
Antrieb gemäß Punkt 14 dieser Anleitung
entriegeln.
Montagehilfsblech auf Eingreifschutz und
Zahnrad aufsetzen.
Zahnstange mit den Zähnen nach unten
aufsetzen und am Tor montieren.
Montagehilfsblech entfernen und Antrieb
verriegeln.
