3
Technische Beschreibung
3.1
Grundgerät

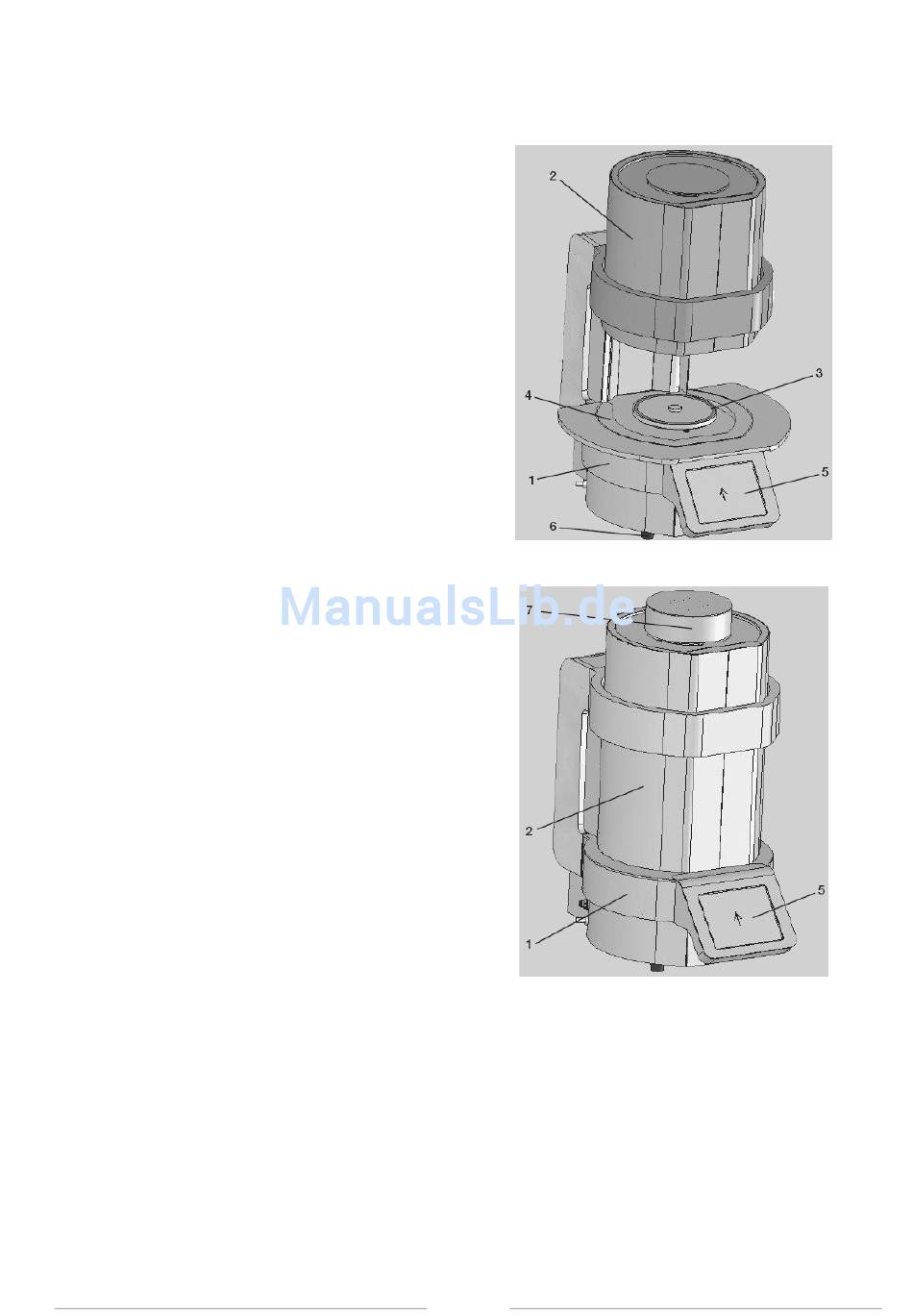

Beide Gerätetypen bestehen zunächst aus einem
formschönen stabilen Metallgehäuse (1) sowie aus der
oberen Brennkammer (2). Die Wärme innerhalb der
Brennkammer (2) wird durch eine Quarzmuffel mit
freistrahlender Heizwicklung erzeugt. Die Brennkammer
wurde in den Wandungen mit einer Isolierung aus
Keramikfasern gefüllt, um den Wärmeverlust so gering
wie möglich zu halten (siehe auch 2.4,
Sicherheitshinweise Keramikfasern, S. 7).
Das Brenngut wird einschließlich Brennsockel auf den
Trägerplatte (3) platziert, zum Brennen senkt sich die
Brennkammer auf den Brenngutträger ab, nach dem
Brennvorgang wird diese wieder angehoben. Die
Bewegung erfolgt mit Hilfe eines Schrittmotors mit
Zahnriemenantrieb, dessen Umdrehung durch ein
Getriebe untersetzt ist.
Zum besseren Handling kann das Brenngut einschließlich
Brenngutträger auf der Brenngutablage (4) abgelegt
werden.
Im vorderen Bereich ergonomisch angeordnet, der
TouchScreen (5). Hier können die vorhandenen
Programme aufgerufen, bzw. neue Brennprogramme
eingegeben und abgespeichert werden. Die Steuerung
sämtlicher Brennvorgänge erfolgt über einen
Microcontroller im Inneren des Gerätes.
Das Gerät verfügt über vier Stellfüße (6), die für einen
sicheren Stand sorgen.
®
Der Multimat
NT press verfügt über die Sonderfunktion
„Pressen", über welche Presskeramiken innerhalb des
jeweiligen Programms mechanisch angedrückt werden
können. Dazu wurde in den oberen Bereich der
Presskammer ein Presszylinder (7) integriert, welcher mit
Hilfe von Druckluft nach unten bewegt werden kann. Die
Brennkammers des Multimat
ausgeführt (siehe nebenstehende Abbildung).
®
NT press ist somit länger
Seite 8
®
Multimat
NT
®
Multimat
NT press (Brennkammer abgesenkt)
