3. Übersicht
Das modul 4 ist ein zweifacher Kopfhörerverstärker im sehr rauscharmen
Design für das Eurorack.
Beide Signalzüge können unabhängig voneinander, aber auch im Link-
Mode, betrieben werden. Zur Anpassung an Signalquellen mit höherem
Pegel steht je Kanalzug eine schaltbare Dämpfung zur Verfügung.

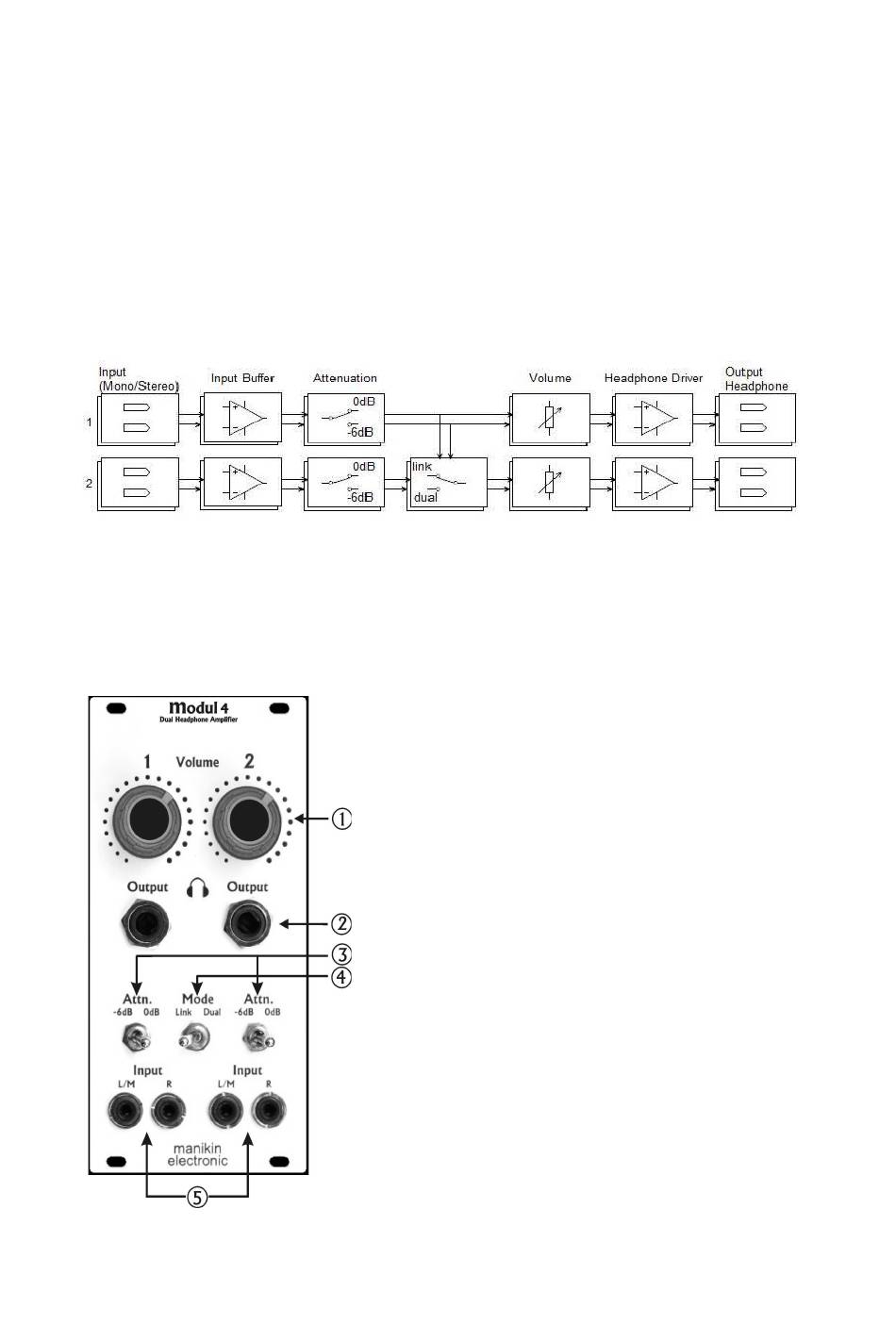

Das Blockschaltbild verdeutlicht den Signalfluss:
4. Bedienelemente & Anschlüsse
Das modul 4 verfügt über zwei Signalzüge mit folgenden Bedienelementen:
4
1 : Volume-Potentiometer für
jeden Kanalzug
2 : 6,3mm Stereo Kopfhörer-
ausgang für jeden Kanalzug
3 : Attenuator Schalter
(0db/-6dB) für jeden Kanalzug
4 : Mode Kippschalter
(Link/Dual)
5 : 3,5mm Mono / Stereo Input für
jeden Kanalzug
modul 4 Bedienhandbuch
