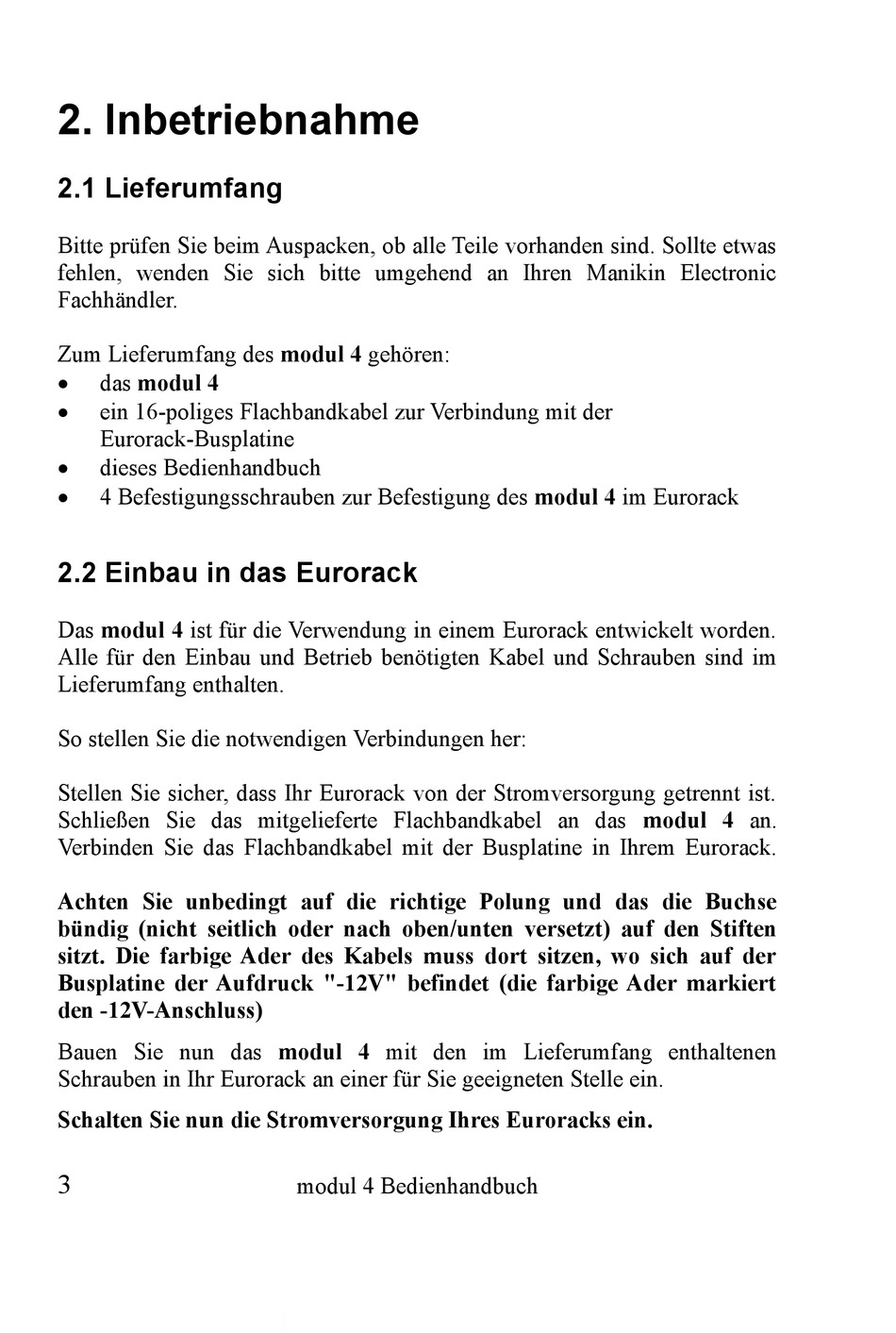

2. Inbetriebnahme
2.1 Lieferumfang
Bitte prüfen Sie beim Auspacken, ob alle Teile vorhanden sind. Sollte etwas
fehlen, wenden Sie sich bitte umgehend an Ihren Manikin Electronic
Fachhändler.
Zum Lieferumfang des modul 4 gehören:
das modul 4
ein 16-poliges Flachbandkabel zur Verbindung mit der
Eurorack-Busplatine
dieses Bedienhandbuch
4 Befestigungsschrauben zur Befestigung des modul 4 im Eurorack
2.2 Einbau in das Eurorack
Das modul 4 ist für die Verwendung in einem Eurorack entwickelt worden.
Alle für den Einbau und Betrieb benötigten Kabel und Schrauben sind im
Lieferumfang enthalten.
So stellen Sie die notwendigen Verbindungen her:
Stellen Sie sicher, dass Ihr Eurorack von der Stromversorgung getrennt ist.
Schließen Sie das mitgelieferte Flachbandkabel an das modul 4 an.
Verbinden Sie das Flachbandkabel mit der Busplatine in Ihrem Eurorack.
Achten Sie unbedingt auf die richtige Polung und das die Buchse
bündig (nicht seitlich oder nach oben/unten versetzt) auf den Stiften
sitzt. Die farbige Ader des Kabels muss dort sitzen, wo sich auf der
Busplatine der Aufdruck "-12V" befindet (die farbige Ader markiert
den -12V-Anschluss)
Bauen Sie nun das modul 4 mit den im Lieferumfang enthaltenen
Schrauben in Ihr Eurorack an einer für Sie geeigneten Stelle ein.
Schalten Sie nun die Stromversorgung Ihres Euroracks ein.
3
modul 4 Bedienhandbuch
