Inhaltszusammenfassung für Manikin electronic modul 4

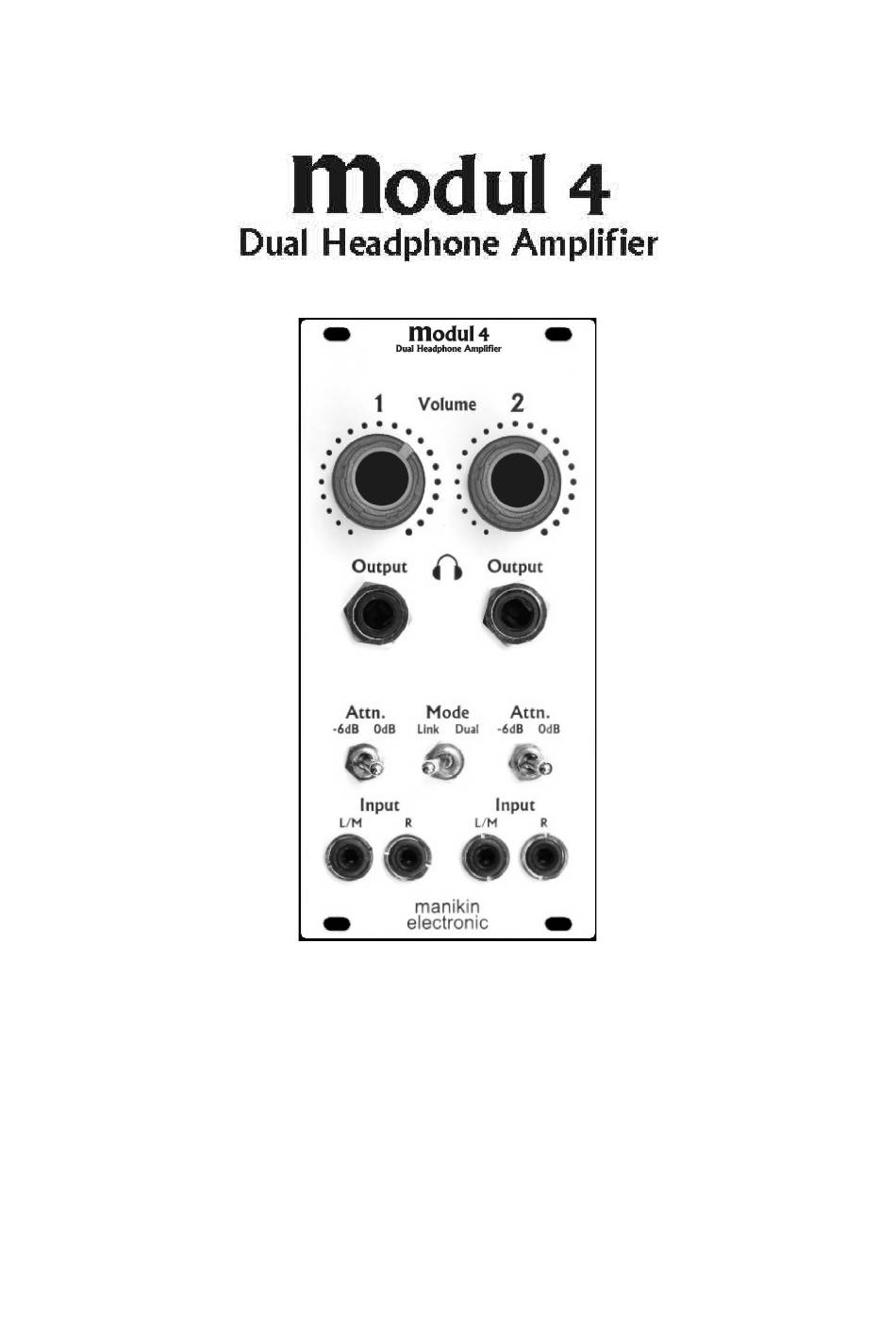

- Seite 1 Bedienhandbuch...
- Seite 3 Vorwort Vielen Dank für den Kauf des modul 4. Sie haben sich für einen sehr hochwertigen rauscharmen Kopfhörerverstärker entschieden der Ihnen die Möglichkeit bietet, Ihre Audioquellen authentisch abzuhören. Dazu haben wir moderne Komponenten höchster Qualität verwendet. Um das modul 4 schnellstmöglich und effektiv nutzen zu können, sollten Sie sich die Zeit nehmen und dieses Handbuch gründlich lesen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung................1 2. Inbetriebnahme..............3 3. Übersicht................4 4. Bedienelemente & Anschlüsse..........4 5. Grundlegende Bedienung............5 6. Zusätzliche Anwendungsbeispiele........6 7. Technische Daten..............7... -
Seite 5: Einführung
Bitte lesen Sie sich die nachstehenden Sicherheitshinweise sorgfältig durch! Sie enthalten einige grundsätzliche Regeln für den Umgang mit elektrischen Geräten. Lesen Sie bitte alle Hinweise, bevor Sie das Gerät in Betrieb nehmen. Achtung: Kopfhörerverstärker, so auch das modul 4, können je nach Eingangsquelle angeschlossenem Kopfhörer, sehr hohe Lautstärkepegel erreichen. -
Seite 6: Betrieb
1.4 Betrieb Achten Sie beim Betrieb des modul 4 auf einen fachgerechten Einbau in Ihr Eurorack. Stellen Sie sicher, dass keinerlei Gegenstände in das Modul gelangen. Sollte dies dennoch geschehen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und setzen Sie sich anschließend mit einem qualifizierten Fachhändler in Verbindung. -
Seite 7: Inbetriebnahme
4 Befestigungsschrauben zur Befestigung des modul 4 im Eurorack 2.2 Einbau in das Eurorack Das modul 4 ist für die Verwendung in einem Eurorack entwickelt worden. Alle für den Einbau und Betrieb benötigten Kabel und Schrauben sind im Lieferumfang enthalten. -
Seite 8: Übersicht
3. Übersicht Das modul 4 ist ein zweifacher Kopfhörerverstärker im sehr rauscharmen Design für das Eurorack. Beide Signalzüge können unabhängig voneinander, aber auch im Link- Mode, betrieben werden. Zur Anpassung an Signalquellen mit höherem Pegel steht je Kanalzug eine schaltbare Dämpfung zur Verfügung. -
Seite 9: Grundlegende Bedienung
Signal mit der 3,5mm Klinkenbuchse „L/M“ (5). In diesem Fall wird Ihr Monosignal auf beiden Seiten des Kopfhörers wiedergegeben. Um ein Stereosignal an das modul 4 anzuschließen, verbinden Sie den linken Kanal Ihrer Audioquelle mit der Klinkenbuchse „L/M“ (5) und den rechten Kanal mit der Klinkenbuchse „R“... -
Seite 10: Zusätzliche Anwendungsbeispiele
6. Zusätzliche Anwendungsbeispiele Neben den oben beschriebenen Anwendungsbeispielen „Dual“ und „Link“ kann das modul 4 aber auch zum Vorhören einer Signalquelle verwendet werden. In diesem Fall verbinden Sie Ihre Hauptsignalquelle und Ihren Kopfhörer mit dem Ein- bzw. Ausgang des Kanalzuges 2 und stellen Sie den „Mode“... -
Seite 11: Technische Daten
Eingangsrouting Eingänge : 2x2 3,5mm Klinkenbuchse (mono) Ausgänge : 2x 6,3mm Klinkenbuchse (stereo) Eingangsverstärkung : -6dB (schaltbar) Lautstärkeregelung : 2x Potentiometer Spannungsversorgung : +12V / 150mA -12V / 150mA Abmaße (H/B/T) : 12TE / 3HE / 40mm modul 4 Bedienhandbuch... - Seite 12 C 2018 by Manikin Electronic Alle Rechte vorbehalten www.manikin-electronic.com...
