Borg & Overström

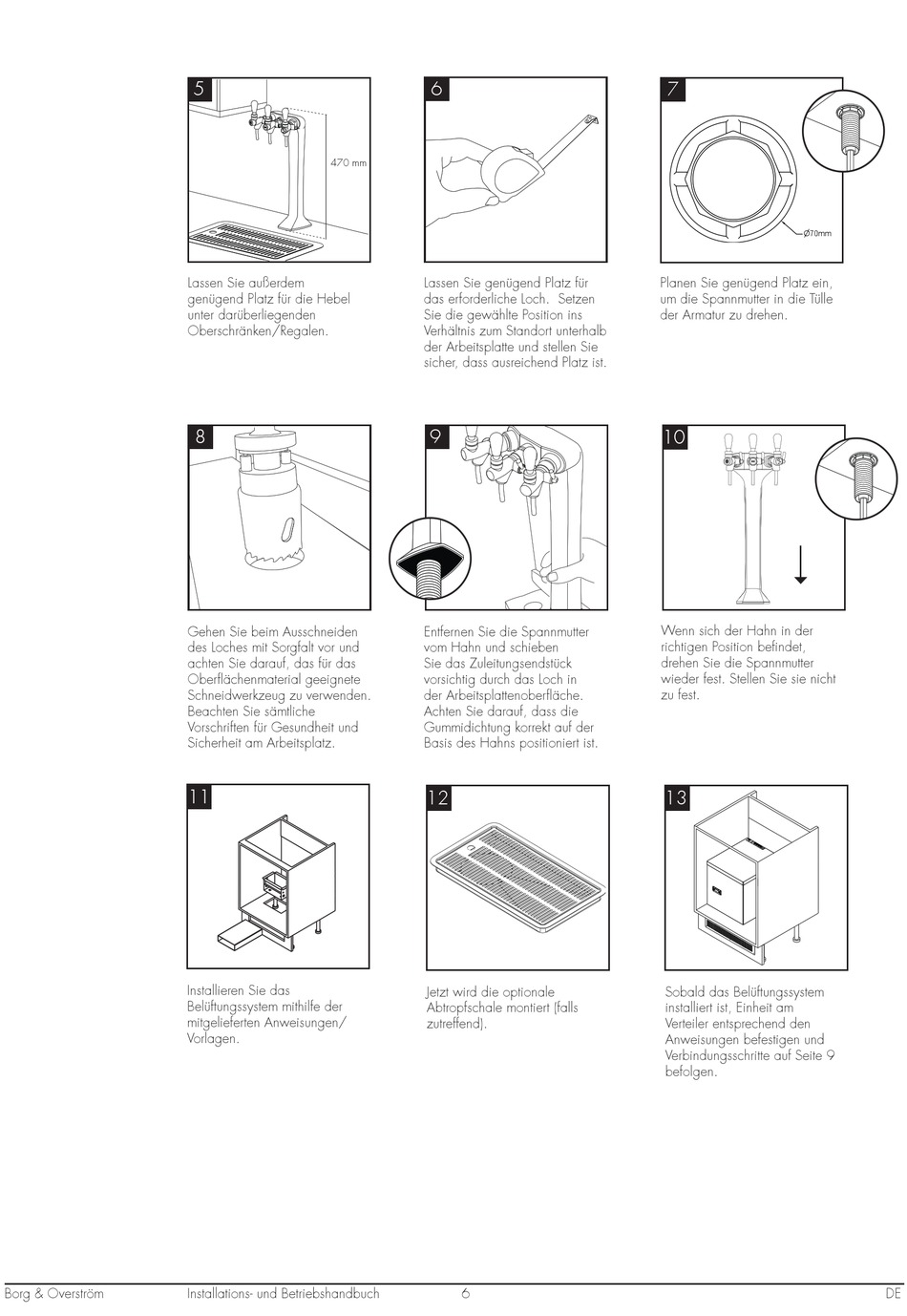

5
470 mm
Lassen Sie außerdem
genügend Platz für die Hebel
unter darüberliegenden
Oberschränken/Regalen.
8
Gehen Sie beim Ausschneiden
des Loches mit Sorgfalt vor und
achten Sie darauf, das für das
Oberflächenmaterial geeignete
Schneidwerkzeug zu verwenden.
Beachten Sie sämtliche
Vorschriften für Gesundheit und
Sicherheit am Arbeitsplatz.
11
Installieren Sie das
Belüftungssystem mithilfe der
mitgelieferten Anweisungen/
Vorlagen.
Installations- und Betriebshandbuch
6
Lassen Sie genügend Platz für
das erforderliche Loch. Setzen
Sie die gewählte Position ins
Verhältnis zum Standort unterhalb
der Arbeitsplatte und stellen Sie
sicher, dass ausreichend Platz ist.
9
Entfernen Sie die Spannmutter
vom Hahn und schieben
Sie das Zuleitungsendstück
vorsichtig durch das Loch in
der Arbeitsplattenoberfläche.
Achten Sie darauf, dass die
Gummidichtung korrekt auf der
Basis des Hahns positioniert ist.
12
Jetzt wird die optionale
Abtropfschale montiert (falls
zutreffend).
6
7
70mm
Planen Sie genügend Platz ein,
um die Spannmutter in die Tülle
der Armatur zu drehen.
10
Wenn sich der Hahn in der
richtigen Position befindet,
drehen Sie die Spannmutter
wieder fest. Stellen Sie sie nicht
zu fest.
13
Sobald das Belüftungssystem
installiert ist, Einheit am
Verteiler entsprechend den
Anweisungen befestigen und
Verbindungsschritte auf Seite 9
befolgen.
DE
