3B SCIENTIFIC PHYSICS 1009955 Bedienungsanleitung

3B SCIENTIFIC ® PHYSICS
Anschlussbox (230 V, 50/60 Hz) 1009955
Anschlussbox (115 V, 50/60 Hz) 1009954
Bedienungsanleitung
09/12 SD
1. Sicherheitshinweise
Die Anschlussbox entspricht den Sicherheitsbe-
stimmungen für elektrische Mess-, Steuer-, Re-
gel- und Laborgeräte nach DIN EN 61010 Teil 1.
Sie ist für den Betrieb in trockenen Räumen
vorgesehen, die für elektrische Betriebsmittel
geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der
sichere Betrieb des Gerätes gewährleistet. Die
Sicherheit ist jedoch nicht garantiert, wenn das
Gerät unsachgemäß bedient oder unachtsam
behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht mehr möglich ist (z.B. bei sichtba-
ren Schäden), ist das Gerät unverzüglich außer
Betrieb zu setzen.

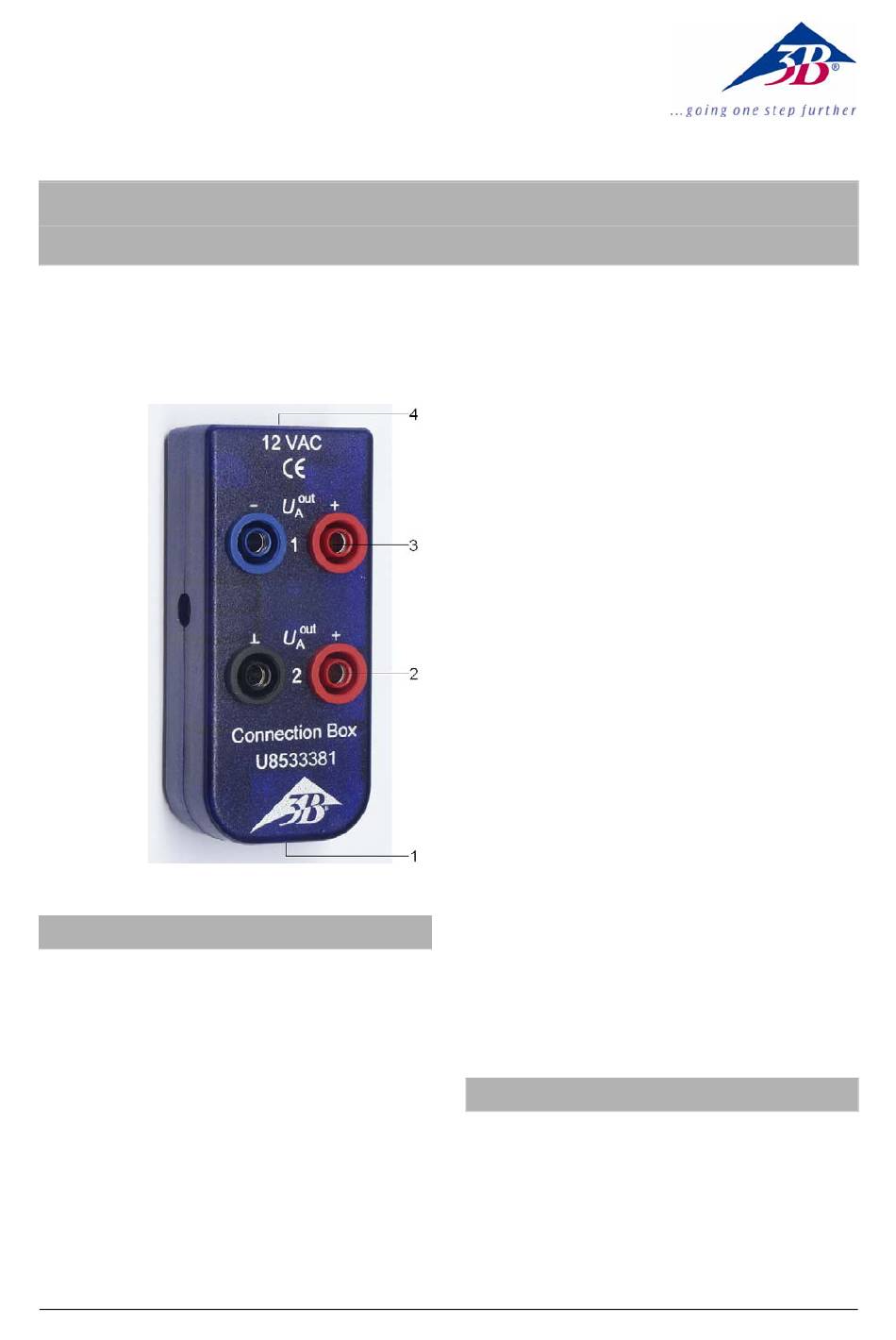

1 8-Pin-miniDIN-Buchse
2 Analogausgang 2
3 Analogausgang 1
4 Anschlussbuchse Steckernetzgerät
• Gerät nur in trockenen Räumen benutzen.
Keine Fremdspannung an die Ausgangs-
•
buchsen (2 + 3) legen.
• Nur mit dem mitgelieferten Steckernetzgerät
in Betrieb nehmen.
2. Beschreibung
Die Anschlussbox dient zum Anschluss der
Lichtschranke (1000563) oder des Laserreflex-
sensors (1001034) an Digitalzähler, die nicht mit
8-Pin-miniDIN-Buchsen
Eingangsbuchsen bestückt sind.
Beim Einsatz der Lichtschranke oder des Laser-
reflexsensors ist der Zähler über die schwarze
Buchse Ausgang 2 (Masse) und die roten Buch-
1
sondern mit 4-mm-
