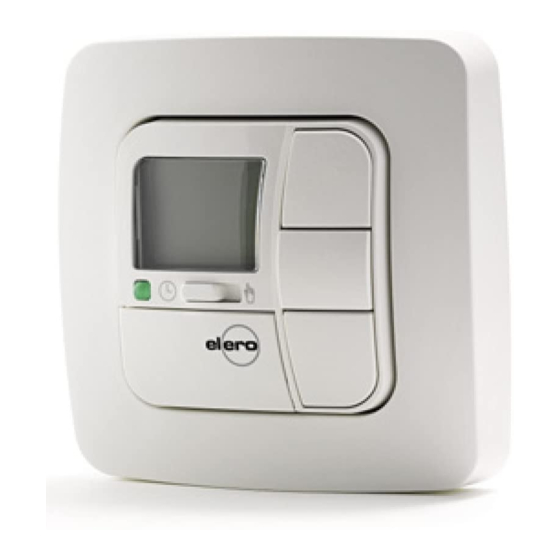

elero AstroTec-868 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. elero Anleitungen
  4. Timer
  5. AstroTec-868 bidi
  6. Bedienungsanleitung

elero AstroTec-868 Bedienungsanleitung

Funk-zeitschaltuhr
Vorschau ausblenden Andere Handbücher für AstroTec-868:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elero AstroTec-868

Inhaltszusammenfassung für elero AstroTec-868

  • Seite 2 AstroTec-868 Nr. 28 320.0001 Bedienungsanleitung Bitte bewahren Sie die Bedienungsanleitung auf ! Uhr ist voreingestellt elero GmbH Antriebstechnik Linsenhofer Str. 59–63 D-72660 Beuren info@elero.de www.elero.com 309058 01 Nr. 18 100.4501/1208...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Programmierung ......... . . DE-25 Anzeigen- und Geräteerklärung .

  • Seite 4: Anzeigen- Und Tastenerklärung

    AstroTec-868 – Taste + Taste Haftungsausschluss: Die Beachtung der Bedienungsanleitung ist die Grundvoraus - Lerntaste P Anzeigenfeld/Symbolerklärung Batterie setzung für den sicheren Betrieb des AstroTec-868 und für die Erreichung verschiedener Produkteigenschaften und Klemme Einstellung Programm Leistungsmerkmale. Funktion Uhr/Datum Für Personen-, Sach- und Vermögensschäden, die wegen Astro Nichtbeachtung der Bedienungsanleitung entstehen, übernimmt...

  • Seite 5: Lieferumfang

    • Bei unzulässigem Öffnen des Geräts, unsachgemäßem Die vom Werk mit aktuellem Datum und Uhrzeit (MEZ) ausge - Einsatz, falscher Installation oder falscher Bedienung lieferte AstroTec-868 steuert den Antrieb automatisch zu den besteht die Gefahr von Personen- und Sachschäden. Astrozeiten (Sonnenauf- und Sonnenuntergangszeiten).

  • Seite 6: Bestimmungsgemäße Verwendung

    Montage Bestimmungsgemäße Verwendung H I N W E I S ! Der AstroTec-868 ist ein Sender. Dieser darf ausschließlich zur Bevor Sie mit der Montage beginnen, prüfen Sie an Steuerung von Rollladen- und Sonnenschutzanlagen benutzt der gewünschten Montageposition die einwandfreie werden, die mit elero-Antrieben ausgestattet sind.

  • Seite 7: Inbetriebnahme

    Durch Drücken der Reset-Taste (mit einem Betriebsmodus Kugelschreiber oder Ähnlichem) können Sie die Sie sehen im Display die aktuelle Uhrzeit. AstroTec-868 in die Werks einstellung zurücksetzen. OK-Taste Ausnahme: Menü Funktion, Sprachauswahl und Durch Drücken der OK-Taste, werden die aktuell angezeigten Werte Städteauswahl.

  • Seite 8: Uhrzeit/Datum

    EINZEL (1, 2, 3, 4, 5, 6, 7) Reset-Taste Durch Drücken der Reset-Taste (mit einem Kugelschreiber oder 2. PROG 2 (z.B. Mittagsruhe) Ähnlichem) können Sie den AstroTec-868 in die Werkseinstellung • INDIVIDUELL zurücksetzen. o WOCHE (1-7) Ausnahme: Menüpunkt Funktion, Sprachauswahl und o BLOCK1/2 (1-5 und 6,7) Stadtauswahl.
  • Seite 9 Funktionserklärung Funktionserklärung Astrofunktion INDIVIDUELL Die Astrofunktion passt sich an die täglichen Sonnenauf- und Steuert die Auf- und Abfahrt nach den von Ihnen eingestellten Untergangszeiten an. Z. B. schließt der Rollladen oder die Jalousie Schaltzeiten. in der Winderzeit früher als in der Sommerzeit. Diese Zeiten gelten als Richtwerte.
  • Seite 10 Funktionserklärung Funktionserklärung SPERRZEIT v b SCHALTZEIT b v Um ein zu frühes Öffnen und Schließen des Rollladens oder der Einstellbare Auf- und Abfahrtzeiten für Rollladen und Jalousien. Jalousie zu verhindern, können Sie Sperrzeiten programmieren. OFFSET Beispiel: Mit dem Menü OFFSET kann eine zusätzliche Schaltzeit b Winterzeit: Astrozeit v: 07:00 programmiert werden.
  • Seite 11 Endlage soweit wieder auffahren, bis die Lüftungsschlitze • ZEITZONE geöffnet sind. • SO/WI (Automatische Sommer-/Winterzeitumstellung) Wird der AstroTec-868 mit dem Lichtsensor Lumo kombiniert, muss • PRIORITÄT Erscheint nur bei die Wendeposition programmiert sein. Nur dann können Sie einen EXPERT-MOD ON •...
  • Seite 12 (max. +/- 120 Min., bezieht sich auf den Wert 0 Min.). möglich. Astroverschiebung für die AB-Richtung ist werkseitig auf +30 Min. eingestellt. SO/WI SO/WI bezeichnet die automatische Sommer-/Winterzeitum schaltung. Der AstroTec-868 passt sich automatisch an die Zeitumstellung an. Winterzeit Sommerzeit Sommerzeit Winterzeit 05:00 Uhr...

  • Seite 13: Sender Einlernen

    “ steht, ist die Beschattungsautomatik immer ausgeschal- tet und wird nicht durch die Uhr beeinflusst. 2. Stellen Sie sich mit dem AstroTec-868 vor den Behang. Ist Beschattung auf „off“ geschaltet, wird die Beschattungs - automatik nicht durch die Uhr beeinflusst.

  • Seite 14: Weiterer Sender Einlernen/Sender Löschen

    Weiterer Sender einlernen/Sender löschen Weiterer Sender einlernen/Sender löschen Weitere Sender einlernen Weitere Sender einlernen Wenn Sie weitere Sender auf einen Empfänger einlernen wollen, H I N W E I S ! gehen Sie wie folgt vor: 1. An einem bereits auf den Empfänger eingelernten Sender Werden mehrere Empfänger an die gleiche drücken Sie die AUF-, AB-Taste (Gerätevorderseite) und die Zuleitung angeschlossen, sind alle gleichzeitig in...

  • Seite 15: Programmierung

    Programmierung Menü UHR/DAT Programmierung Menü UHR/DAT UHR/DAT (Uhrzeit und Datum einstellen) S T O P P ! Bevor Sie mit der Programmierung beginnen, UHR/DAT öffnen Sie die Abdeckklappe auf der Geräte - vorderseite. Drücken Sie OK. UHRZEIT JAHR MONAT Sie sehen +/–...

  • Seite 16: Programmierung Menü Programm

    Programmierung Menü PROGRAMM Programmierung Menü PROGRAMM PROGRAMM Astro EINZEL Mit +/- kommen Sie in den Menüpunkt EINZEL (1,2,3,4,5,6,7). PROG 1/ASTRO WOCHE (Astrofunktion für Woche + Sperrzeiten v b) Alle weiteren Eingaben beziehen sich jetzt auf jeden einzelnen Tag PROG 1/ASTRO BLOCK (Astrofunktion für Block 1/2 + Sperrzeiten v b) der Woche.
  • Seite 17 Programmierung Menü PROGRAMM Programmierung Menü PROGRAMM 1. Drücken Sie die MENUE-Taste. PROGRAMM 2. Um das Menü PROGAMM auszuwählen, drücken Sie die PROG 1/INDIVIDUELL WOCHE (Individuelle Schaltzeit v b für Woche) + Taste bis PROGAMM erscheint. PROG 1/INDIVIDUELL BLOCK (Individuelle Schaltzeit v b für Block 1/2) PROG 1/INDIVIDUELL EINZEL (Individuelle Schaltzeit v b für Einzel) 3.
  • Seite 18 Programmierung Menü PROGRAMM Programmierung Menü PROGRAMM INDIVIDUELL EINZEL 8. Wählen Sie jetzt mit +/- Taste Ihre gewünschte PROG 2 Mit +/- kommen Sie in den Menüpunkt EINZEL (1,2,3,4,5,6,7). INDIVIDUELL Funktion aus: Alle weiteren Eingaben beziehen sich jetzt auf jeden einzelnen INDIVIDUELL WOCHE Tag der Woche.

  • Seite 19: Programmierung Menü Einstellung

    H I N W E I S ! 5. Bestätigen Sie mit OK. Nur wenn der Lichtsensor Lumo im AstroTec-868 ein - 6. Drücken Sie die + Taste, bis das Menü OFFSET erscheint. gesteckt ist, wird Ihnen dieses Dialogfenster angezeigt.

  • Seite 20: Zwischenposition, Lüftung/Wendung, Prog 1 Endlage

    Programmierung Menü EINSTELLUNG Programmierung Menü EINSTELLUNG EINSTELLUNG EINSTELLUNG ZWISCHENPOSITION, LUEFTUNG/WENDUNG, PROG 1 ENDLAGE PROG 2 ENDLAGE (Zeit/Lageprogrammierung) (Zeit/Lageprogrammierung) siehe siehe PROG 2 siehe nächste Seite ZWISCHEN- LUEFTUNG PROG 1 siehe vorherige Seite ENDLAGE vorherige Seite POSITION (WENDUNG) ENDLAGE nächste Seite +/–...

  • Seite 21: Deutsch, Astroverschiebung

    KASSEL MODUS siehe nächste vorherige Seite ON/OFF Seite Nur wenn der Lichtsensor Lumo im AstroTec-868 einge- +/– steckt ist, wird Ihnen das Menü TEST MODUS angezeigt. LAENGE Sie haben den Menüpunkt PROG 2 ENDLAGE bestätigt. +/– TEST MODUS ON/OFF erscheint.

  • Seite 22: Automatische Sommer-/Winterzeitumstellung

    Programmierung Menü EINSTELLUNG Programmierung Menü EINSTELLUNG EINSTELLUNG H I N W E I S ! (Priorität von Uhr/Handsender, Beschattungsfunktion) Die im Dialogfenster angezeigte LAENGE/BREITE/ ZEITZONE erscheint nur, wenn im Funktionsmenü der EXPERTENMODUS auf ON steht. siehe PRIORITAET OFF BESCHATTUNG OFF EINSTELLUNG vorherige Seite 3.

  • Seite 23: Programmierung Menü Funktion

    Programmierung Menü FUNKTION Technische Daten/Batteriewechsel Technische Daten S T O P P ! Betriebsspannung 3 V DC FUNKTION (nur bei abgezogenem Bedienteil, nur für Batterietyp 2 x LR 03 (AAA) Fachpersonal) ROLLLADEN/JALOUSIE, LAUFZEIT Schutzart IP 20 (Auswahl des Behanges, Laufzeit des Rollladens/der Zulässige Umgebungstemperatur 0 bis +55 °C Jalousie)

  • Seite 24: Reinigung

    Hinweise für die Fehlersuche Reinigen Sie das Gerät nur mit einem feuchten Tuch. Störung Ursache Beseitigung Verwenden Sie keine Reinigungsmittel die den Kunststoff angreifen Die AstroTec-868 Der Schiebeschalter Stellen Sie den können. führt die eingestellten steht auf „Hand “. Schiebeschalter auf Schaltbefehle „Auto...

  • Seite 25: Warnhinweise

    Warnhinweise DE-45 DE-46...
