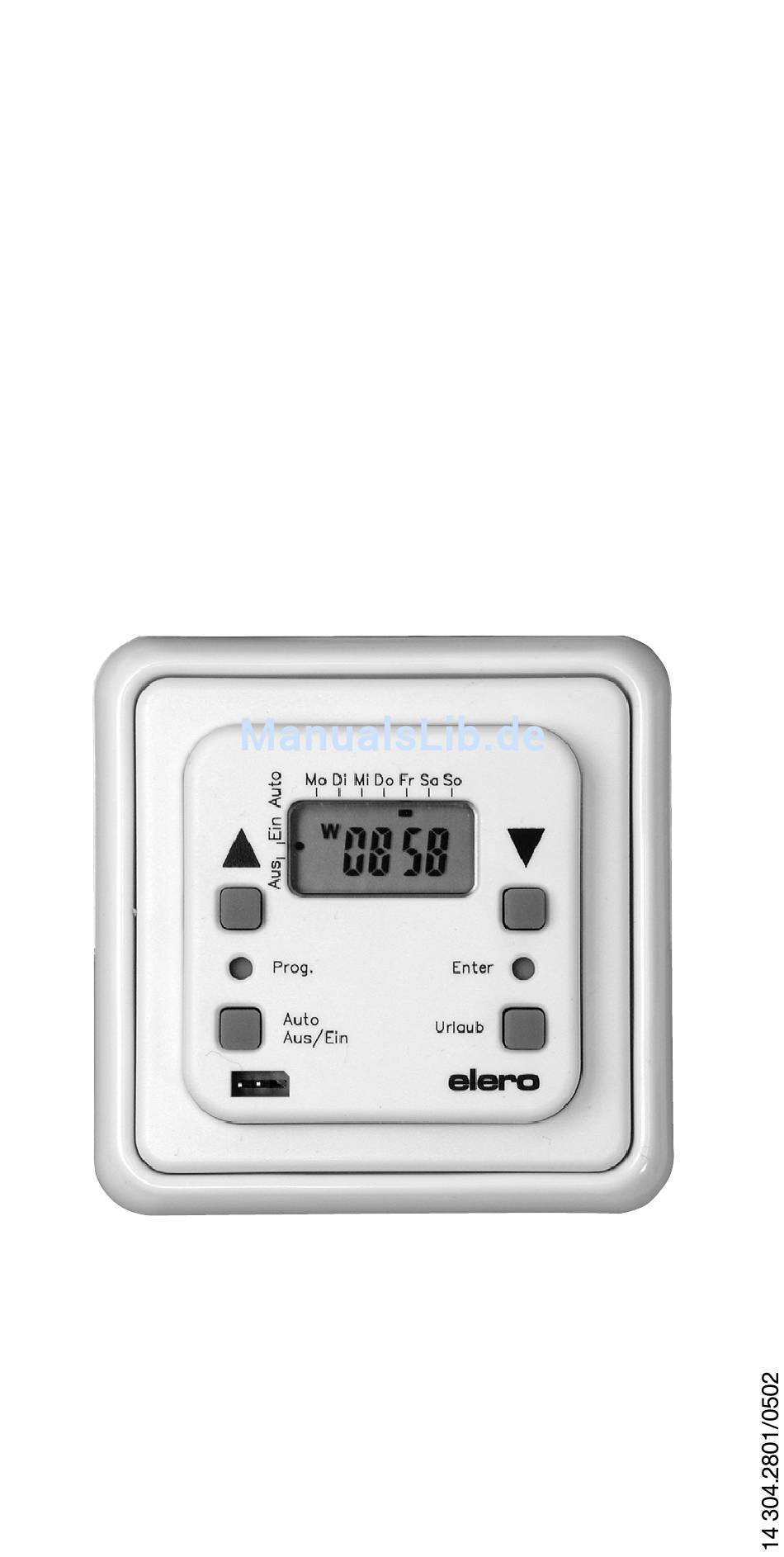

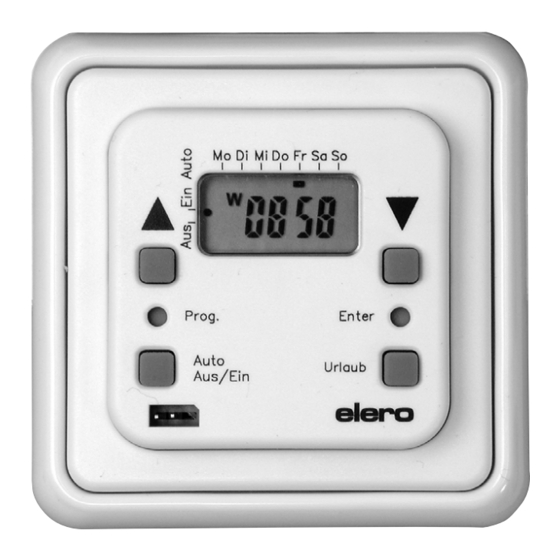

- Seite 1 PEZ-R-ASTRO PEZ-RS-ASTRO PEZ-RS-ASTRO-E Die vollautomatische elektronische Zeitschaltuhr mit astronomischem Jahresprogramm (veränderbar) Einbau- und Funktionsbeschreibung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Anzeige- und Tastenerklärung ............Allgemeines....................Technische Daten................... Montage ....................Anschlussplan..................6–7 Erklärung PROG-Taste................Erklärung Programmierschutz............Programmabfrage Astroprogramm ........... Erklärung Astrozeit/Sperrzeit.............. Sonnenprogramm .................. Testautomatik Sonnenprogramm ............Erklärung „ESO“..................Automatikbetrieb EIN/AUS ..............Programmlöschung ................Urlaubsprogramm .................. Zwischenstellung des Rolladens ............Programmierung Datum/Uhrzeit ............ -
Seite 3: Anzeige- Und Tastenerklärung
Anzeige- und Tastenerklärung Mo Di Mi Do Fr Sa So Auto Frei Nr. Funktion Nr. Funktion [Auf L]-Befehlstaste Urlaubsprogramm a) manuell „Auf“ Ein/Aus b) Zifferneinstellung im Anzeige Programmiermodus (plus) Automatik Ein/Aus [Ab M]-Befehlstaste Batterieanzeige a) manuell „Ab“ b) Zifferneinstellung im Anzeige Sommer-/Winterzeit Programmiermodus (minus) Wochentaganzeige... -
Seite 4: Allgemeines
– Verschiebung der Sommer/Winterzeit Umstellung – Ausschalten der Sommer/Winterzeit Umstellung Technische Daten Nennspannung: 230 V Frequenz: 50 Hz Stromaufnahme: PEZ-R-ASTRO-V und BJ: 1 mA PEZ-RS-ASTRO-V und BJ: 4,5 mA 3 A, cos f = 0,6 Schaltstrom: Schaltleistung: 690 VA Relaisausgang: 2 x Schließer... -
Seite 5: Montage
Montage Arbeiten am 230 V-Netz dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Bei Anschluss der Leitungen für Netz- und Schutzkleinspannung (Sensoren, externe Taster) ist die VDE 0100 Teil 410 sowie die Montageanleitung zu beachten. G Netzspannung ausschalten G Anschluß nach Schaltplan vornehmen G Klemmenabdeckung auf die (3/8-polige) Anschlußklemme aufclipsen G Befestigung des Netzteils erfolgt über 2 Spreizklemmen oder über... -
Seite 6: Anschlussplan
Anschlußplan für PEZ-R-ASTRO-V und PEZ-R-ASTRO-V/BJ Arbeiten am 230 V-Netz dürfen generell nur von autorisiertem Fachpersonal ausgeführt werden. Netz grün/gelb 230 V/50 Hz blau PEZ-R-ASTRO-V oder PEZ-R-ASTRO-V/BJ Anschlußplan für PEZ-RS-ASTRO-V und PEZ-RS-ASTRO-V/BJ Netz blau 230 V/50 Hz grün/gelb PEZ-RS-ASTRO-V oder PEZ-RS-ASTRO-V/BJ... - Seite 7 Jalousietaster, Serientaster oder Schlüsseltaster angeschlos- sen werden. – Zum Anschluss von mehreren Motoren oder Schaltstellen sind zusätzliche Steuergeräte notwendig. Fordern Sie bitte hierzu elero-Steuerungsunterlagen an. Ohne Brücke L - P ist P zu L und M ein potentialfreier Kontakt.
-
Seite 8: Erklärung Prog-Taste
Erklärung PROG-Taste/ENTER-Taste Mit der [PROG]-Taste (Programmwahltaste) wird Ihnen nach jeder Betätigung ein Programm durch Blinken des entsprechenden An- zeigepunktes in der Anzeige angeboten (gegebenenfalls Program- mierschutz deaktivieren). Mit der [ENTER]-Taste (Programmiertaste) kann von jedem angewähl- ten Programm in den Programmiermodus gewechselt werden. In jedem Programm werden veränderbare Werte blinkend angezeigt und können mit den Tasten [Auf L] (+) und [Ab M] (–) eingestellt wer- den. -
Seite 9: Programmabfrage Astroprogramm
Programmabfrage Astroprogramm Bedieneraktion Reaktion Anzeige Um das Astroprogramm ab- Symbol Schalt- zufragen, [PROG]-Taste so tage blinkt oft drücken, bis Symbol Schalttage blinkt Hinweis: Erscheint nach Betätigung der Enter-Taste diese Anzeige, dann sind Datum/Uhrzeit œ nicht eingestellt Mit der [ENTER]-Taste in Speicher 01 blinkt, das Programm gehen Astro-Schaltzeit von... -
Seite 10: Sonnenprogramm
Sonnenprogramm (nur bei PEZ-RS-ASTRO-V und bei PEZ-RS-ASTRO-V/BJ) Wenn Sie Ihre Inneneinrichtung oder Ihre Pflanzen am Blumenfenster vor direkter Sonneneinstrahlung schützen wollen, bringen Sie den Lichtsensor an der Fensterscheibe oder an einem Stab, der in eine Pflanze gesteckt wird an, an der der Rolladen bei Überschreiten des Sonnenwertes halten soll. -
Seite 11: Automatikbetrieb Ein/Aus
Automatikbetrieb EIN/AUS Mit der [AUTO]-Taste wird das Astroprogramm und die Sonnenfunk- tion ein- oder ausgeschaltet. Manuelle Befehle sind in beiden Betriebsarten möglich. Die Laufrichtung kann generell mit der Gegentaste gestoppt werden. Wenn das Symbol Auto „EIN“ blinkt, ist das Urlaubsprogramm * eingeschaltet. -
Seite 12: Urlaubsprogramm
Urlaubsprogramm Das Urlaubsprogramm bewirkt ein verzögertes Ausführen der Befehle (Zufallsgenerator) von Astro- und Schaltprogramm von 0–30 Minuten. Die Zeitschaltuhr muß auf Auto „EIN“ stehen Bedieneraktion Reaktion Anzeige Mit der [URLAUB]-Taste Symbol Auto „EIN“ blinkt . das Urlaubsprogramm einschalten. Mit der [URLAUB]-Taste Symbol Auto „EIN“... -
Seite 13: Programmierung Datum/Uhrzeit
Programmierung Datum/Uhrzeit Bedieneraktion Reaktion Anzeige Um Datum/Uhrzeit zu pro- Symbol Datum/Uhr grammieren, [PROG]-Taste blinkt. so oft drücken, bis Symbol Datum/Uhr blinkt. Mit der [ENTER]-Taste in Datumsanzeige er- das Programm Datum/Uhr scheint, Tages- gehen. anzeige blinkt. Mit [ Auf L]- oder [ Ab M]- Eingestellte Tages- Taste den Tag z. -
Seite 14: Änderung Der Schalttage Im Astroprogramm
Änderung der Schalttage im Astroprogramm Veränderung der Wochentage z. B. Speicher 01, Di–Fr. Bedieneraktion Reaktion Anzeige Um die werksseitig ein- Symbol „frei“ erscheint. gegebenen Wochentage des Astroprogramms zu verändern, [FREI]-Taste 1 x drücken. Die [PROG]-Taste so oft Symbol „Schalt- drücken, bis Symbol tage“... -
Seite 15: Eingabe Der Tage Im Astroprogramm
Eingabe der Tage im Astroprogramm Programmierung nach vorheriger Löschung Bedieneraktion Reaktion Anzeige Um die werksseitig ein- Symbol „frei“ erscheint. gegebenen Wochentage des Astroprogramms zu verändern, [FREI]-Taste 1 x drücken. Die [PROG]-Taste so oft Symbol „Schalttage“ drücken, bis Symbol blinkt. „Schalttage“ blinkt. Mit der [ENTER]-Taste die Speicher 01 blinkt Programmwahl bestätigen. -
Seite 16: Programmierung Astroverschiebung
Programmierung Astroverschiebung Die Astroschaltbefehle („Auf“ und/oder „AB“) können durch die Astroverschiebung bis zu +/– 1:59 Stunden verschoben werden, um ´ sie an den genauen Sonnenstand anzupassen. Bedieneraktion Reaktion Anzeige Um eine Astroverschiebung Symbol „frei“ zu programmieren, die erscheint. [FREI]-Taste 1 x drücken. Die [PROG]-Taste so oft Symbol „Verschieb“... -
Seite 17: Programmierung Sperrzeitverstellung
Programmierung Sperrzeitverstellung Die Sperrzeiten sind den Astrozeiten übergeordnet (siehe Seite 9) und verhindern dadurch ein zu frühes Öffnen oder Schließen des Rolladens im Astroprogramm. Die von Ihnen programmierten Sperr- zeiten können Sie in der Tabelle auf Seite – eintragen. Bedieneraktion Reaktion Anzeige Um die werksseitig ein-... -
Seite 18: Programmierung Breitengrad
Programmierung Breitengrad Durch die Veränderung des Breitengrades wird die Zeitschaltuhr den unterschiedlichen Sonnenständen in Nord/Süd-Richtung der ´ Erde gerecht 50° Deutschland, Mitteleuropa, Kanada (Werkseinstellung) 35° USA, Japan, Nordafrika –35° Australien, Südamerika, Südafrika Bedieneraktion Reaktion Anzeige Um den werksseitig ein- Symbol „frei“ gegebenen Breitengrad erscheint. -
Seite 19: Programmierung Schaltprogramm
Programmierung Schaltprogramm In den 16 Schaltprogrammen können feste Zeiten eingegeben wer- den. Schalt- und Astroprogramm sind gleichberechtigt. Der zuerst anstehende Befehl wird ausgeführt. Die von Ihnen programmierten Zeiten können Sie in die Tabelle auf Seite – eintragen. Bedieneraktion Reaktion Anzeige Um ein Schaltprogramm zu Symbol „frei“... - Seite 20 Bedieneraktion Reaktion Anzeige Mit der [ENTER]-Taste den Symbol „AUF“ Speicher 02 bestätigen. blinkt. Mit der [ AbM]-Taste den Symbol „AB“ blinkt. Schaltbefehl „AB“ einstellen. Mit der [ENTER]-Taste den Symbol Wochentag Schaltbefehl „AB“ „Mo“ blinkt. bestätigen. Mit der [ENTER]-Taste die bestätigte Wochen- gewünschten Wochentage tage stehen, bestätigen (nicht gewün-...
-
Seite 21: Programmlöschung Astroprogramm
Programmlöschung Astroprogramm Bedieneraktion Reaktion Anzeige 1. einen Astrospeicher löschen Um das Astroprogramm Symbol „frei“ zu löschen, [FREI]-Taste erscheint. 1 x drücken. Die [PROG]-Taste so oft Symbol „Schalttage“ drücken, bis Symbol blinkt. „Schalttage“ blinkt. Mit der [ENTER]-Taste die Speicher 01 blinkt Programmwahl bestätigen. -
Seite 22: Programmlöschung Schaltprogramm
Programmlöschung Schaltprogramm Bedieneraktion Reaktion Anzeige 1. einen Speicher löschen Um das Schaltprogramm Symbol „frei“ zu löschen, [FREI]-Taste erscheint. 1 x drücken. Die [PROG]-Taste so oft Symbol „Schaltprog“ drücken, bis Symbol blinkt. „Schaltprog“ blinkt. Mit der [ENTER]-Taste die Speicher 01 blinkt. Programmwahl bestätigen. -
Seite 23: Programmierung Sonnenprogramm Und Impulsdauer
Programmierung Sonnenprogramm und Impulsdauer Wichtig: Das Sonnenprogramm funktioniert nur, wenn der Rolladen ganz nach oben gefahren ist, die Zeitschaltuhr auf Auto „EIN“ steht und das Symbol „ESO“ (siehe S. 10) erscheint. Einstellbereich: Helligkeitswert: Stufe 1–14 Stufe 1 ca. 4 klx. – geringe Helligkeit Stufe 14 über 50 klx. -
Seite 24: Änderung Der Verzögerungszeiten
Bedieneraktion Reaktion Anzeige Mit der [ AufL]- oder [ AbM]- Eingestellter Helligkeits- Taste den gewünschten wert (Auffahren) blinkt. Helligkeitswert (Auffahren) einstellen. Die [ENTER]-Taste Aktuelle Uhrzeit drücken. erscheint. Die [FREI]-Taste drücken. Symbol „frei“ erlischt. Änderung der Verzögerungszeiten Um die werksseitig einge- Symbol „frei“... -
Seite 25: Programmierung Verschiebung Der Sommer/Winterzeit
Bedieneraktion Reaktion Anzeige Die [ENTER]-Taste Aktuelle Uhrzeit drücken. erscheint. Die [FREI]-Taste drücken. Symbol „frei“ erlischt. Hinweis: Möchten Sie einen Wert nicht verändern, überspringen Sie diesen, indem Sie gleich mit der [ENTER]-Taste bestätigen. Programmierung Verschiebung der Sommer/Winterzeit Die Umstellung der Sommer/Winterzeit erfolgt automatisch nach der gesetzlichen Regelung von 1999. -
Seite 26: Ausschalten Der Sommer/Winterzeit Umstellung
Bedieneraktion Reaktion Anzeige Mit der [ENTER]-Taste die Aktuelle Uhrzeit „Winter“ Umschaltung erscheint. bestätigen. Die [FREI]-Taste drücken. Symbol „frei“ erlischt. Ausschaltung der Sommer/Winterzeit Umstellung Wird eine automatische Sommer/Winterzeitumstellung nicht benötigt, kann diese ausgeschaltet werden. Bedieneraktion Reaktion Anzeige Um die automatische Symbol „frei“ S/W Umstellung auszu- erscheint. -
Seite 27: Tabellen: - Astroprogramm Und Sperrzeiten
Tabellen Astroprogramm und Sperrzeiten Die von Ihnen programmierten Sperrzeiten können Sie in die Tabelle eintragen, ebenso können Sie die entsprechenden Tage des Astro- programms ankreuzen. Schalt- Wochentage Sperrzeit befehl Speicher Nr. Std. Min. Werkseinstellung Schalt- Wochentage Sperrzeit befehl Speicher Nr. Std. -
Seite 30: Breitengradkarte
Breitengradkarte 1. Anchorage 15. Brasilia 29. Wien 43. Nowosibirsk 2. Edmonton 16. Rio de Janeiro 30. Bukarest 44. Delhi 3. Vancouver 17. Santiago 31. Rom 45. Jakutsk 4. San Francisco 18. Buenos Aires 32. Ankara 46. Magadan 5. Denver 19. Reykjavik 33. -
Seite 31: Batteriewechsel
Batteriewechsel Die umweltfreundliche Lithium-Batterie CR 2032 3 V hat eine Lebensdauer von mind. 5 Jahren, wenn das Bedienteil im Netzteil eingesteckt und die Spannung eingeschaltet ist. Wenn die Batterie leer ist, wird dies durch das das Aufleuchten des Batteriesymbols angezeigt. œ... -
Seite 32: Hinweise Für Die Fehlersuche
Hinweise für die Fehlersuche Störung Ursache Beseitigung Motor läuft nicht Brücke L-P fehlt Brücke L-P einklemmen j / k Drähte L und M am Motor läuft in die falscher Anschluss falsche Richtung Netzteil vertauschen j / k Motor läuft nicht Zwischenstellung Zwischenstellung löschen ganz ab... - Seite 33 Notizen...
