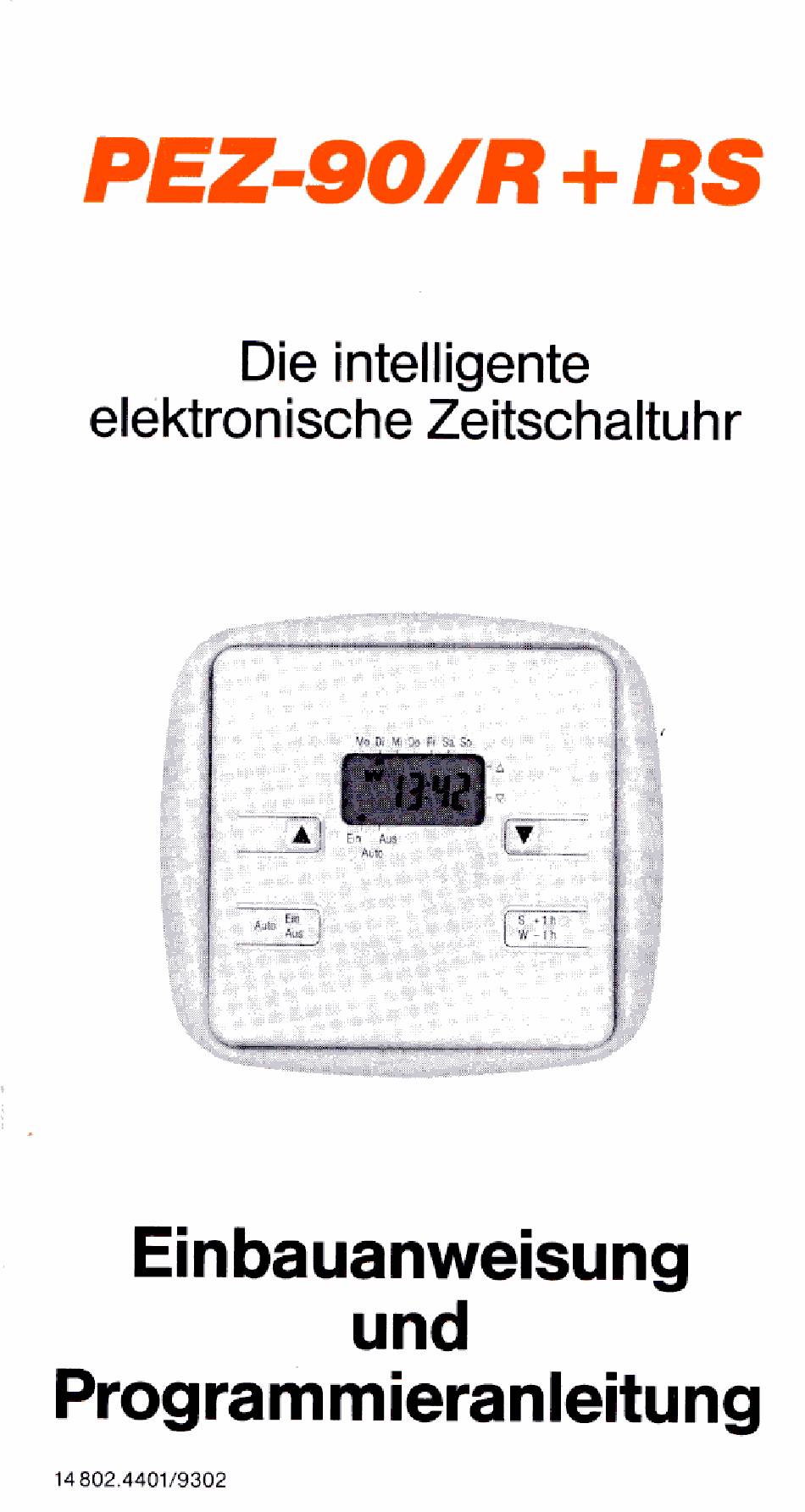

- Seite 1 PEZ-90/R + RS Die intelligente elektronische Zeitschaltuhr Einbauanweisung Programmieranleitung 14 802.4401/9302...
-
Seite 2: Allgemeines
Allgemeines Die Zeitschaltuhr PEZ-90/R + RS steuert zeitabhängig, Z.B. einen Rolla- denmotor, mit einer Nennleistung bis 690 Watt. Bei der PEZ-90/RS besteht die Möglichkeit zum Anschluß eines Lichtsensors. Wenn der Anschluß ausgeführt und die Schaltuhr in die Dose eingebaut ist, Sicherung einschrauben und Drehrichtung des Motors kontrollieren. - Seite 3 Montage Arbeiten am 230 V-Netz dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Anschluß nach Anschlußbeispiel Die aktuelleTages-undUhrzeitanzeige erscheinterst nachAnschlu3 an das 230V Netz defestigungdes Netzteileserfolgt über2 Spreizklammern OderBefe- stigungsschrauben Bedienteii einstecken Spannung einschalten Anzeige erscheint Mit Taste . Au'" Oder -Ab- Laufrichtung dos Motors kontrollicren Wenn die Laufrichtunq mit den Symbolen Aut/Ab nicht Obereinstimmt, die Drahte an den Klemmen „Auf"...
- Seite 4 Anschluß PEZ-90/R Rolladenmotor Zuleitung 230 V-SO blau blau braun lose Klemme gron/gelb (schwarz) schwarz (brauni aaaaa Abzweigdose grün/qelb blau blau Bei falscher Lauf- richtung Drähte Klemmen „Auf" - „Ab" vertauschen. Rolladenmotor Zuleitung 230 V—50 lose Klernme grOn/ blau grun/ Gelb...
- Seite 5 PEZ-90/RS Durch den Einsatz des Lichtsensors kann die Helligkeit im Raum gezielt gesteuert werden. Der Lichtsensor Wird direkt an der Fensterscheibe Oder Z.B. bei Topfpflanzen an einem Stab mit ca. 3—4 mm Ø angebracht, Beispiel: Wenn Sie Ihre Inneneinrichtung Oder die Pflanzen am Blumen- fenster vor zu starker Sonneneinstrahlung schützen wollen, bringen Sie den Sensor bitte in der gewünschten...
- Seite 6 Anschluß Pü-90/RS Rolladenmotor nov- grun'geIO R olladenmotor run j Anschluß max. 1 Motor Nicht unter Spannung anschließen...
-
Seite 7: Grundeinstellung
Grundeinstellung Uhrzeit und Wochentag sind vom Werk aus eingestellt, d.h. nach Anschiuß der Zeitschaltuhr Wird Wochentag und Uhrzeit angezeigt. Die Gangreserve schützt diese Grundeinstellung mehr als sechs Monate. Eine erneute Grundeinstellung erst nach Ablauf dieser Frist notwendig. Sollte die Gangreserve abgelaufen sein. erscheint 00:00 nach Anschluß... - Seite 8 Erläuterungen zur „Prog."-Taste Die eingebaute Elektronik gibt Ihnen nach dem Programmstart (Taste „Prog.") der Reihe nach Eingabemöglichkeiten zu den veränderbaren Werten for Sommer- und Winterzeit, Wochentag und Uhrzeit vor. Veränderbare Werte werden blinkend angezeigt, mit den Tasten „Auf" Oder „Ab" eingestellt und dann über die Taste „Enter"...
-
Seite 9: Bedienungselemente
Bedienungs-Elemente / Anzeige Bedienteil Funktionen Auf-BefehItaste 8 programmanzeige bei Auto -Eina und Auto -Aus--Betrieb 9 programmschrittanzeige — Uhr — Ab-gefehltaste Betehlsanzeige bei Auto -Ein" und Auto .Aus- _Betrieb Wochentaganzeige 3 „Aut0" Umschalttaste Zustandsanzeige Automatikbetrieb -Ein- Oder -Aus• Auto .Ein--Betrieb Udaubsprogramm Sommer-Winterzeit S + 1 h Zustandsanzeige... -
Seite 10: Programmierung Uhrzeit
Programmierung Uhrzeit (Farbig gedruckte Symbole erscheinen blinkend, schwarz gedruckte stehend in der Anzeige am Bedienteil) 00:00 Sommerzeit, Mittwoch 8.30 Uhr programmierbeispiel: Taste: „Prog." so Oft drücken Symbol Uhr blinkt Taste: „Enter" drücken Symbol „W" blinkt Taste: „S/W" Sommerzeit „S" einstellen, Symbol „S"... -
Seite 11: Programmierung Schaltprogramm
Programmierung Schaltprogramm Beispiel: siehe Tabelle Schaltprogramm S. 13 Taste: Trog." so oft drücken, bis Symbol „Schaltprog." erscheint Taste: „Enter" drücken, Speicher 01 blinkt. Wenn eine andere Speichernummer erscheint mit Taste „Auf" Oder „Ab" die Speichernummer 01 einstellen. Speicher Taste: eEnter" Speicher 01 bestatigen, Symbol „Auf"... - Seite 12 Speicher Taste: „Enter" Speicher 02 bestätigen, „Auf" Symbol blinkt Taste: „Ab"- Befehl einstellen Taste: „Enter" Eingabe beståtigen, Symbol „MO" blinkt Taste: „Enter" 5x drücken, Wochentage Mo-Fr sind beståtigt, Symbol „Sa" blinkt Taste: „Auf" 2x drücken, Stundenanzeige blinkt Taste: „Auf" Oder die Stunden einstellen Foo.
- Seite 13 Tabelle Schaltprogramm Die von Ihnen programmierten Schaltzeiten können Sie in die Tabelle ein- tragen. Speicher 1 und 2 sind ein Programmbeispiel. Programmabfrage: Schaltprogramm Taste: „Prog." so Oft drücken bis Symbol „Schaltprog." blinkt Taste: „Enter" Eingabe bestätigen. Speichernummer blinkt. Wenn nebenstehende Anzeige erscheint, ist der Speicher...
-
Seite 14: Löschung Schaltprogramm
Löschung Schaltprogramm 1. Eine Speichernummer löschen_ Beispiel: Speicher Taste: „Prog." so Oft drücken Symbol „Schaltprog." blinkt Taste: „Enter" drücken. Eine Speichernurnmer blinkt. Mit Taste „Auf" Oder „Ab" die zu löschende Speichernummer 02 einstellen. Taste: „Enter" drücken. Symbol „Auf" blinkt Taste: „Prog." drücken. Speicher 02 ist gelÖscht. -
Seite 15: Reset-Totallöschung
Sommer-/Winterzeit-UmschaItung Taste: d rücken w—lh Symbol „S" Oder „W" erscheint. W — Mitteleuropäische Normalzeit S = Mitteleuropäische Sommerzeit Hinweis: Zwischen 23.00 Uhr und 02.00 Uhr ist eine S/W-Korrektur nicht mÖglich. Automatik Ein/Aus Ein" Mit der Taste Auto " werden alle automatischen „Aus"...
