5.2 Bedienung
Einschalten, Messen, Speichern
·
Richten Sie das Gerät auf das Messobjekt und drücken Sie die Messtaste im Griff.
·
Jetzt schaltet sich das Gerät ein, peilen Sie anhand des Laserzielpunktes das
Messobjekt genau an. Bei weiter gedrückter Messtaste erscheint der aktuelle
Messwert im Display, dazu blinkt SCAN.
·
Die einzelnen Messungen erfolgen im Abstand von 250 ms, solange die Mes-
staste gedrückt wird.
·
Nach dem Loslassen der Messtaste erscheint „Hold" im Display. Jetzt ist der
letzte Messwert im Display gespeichert.
·
Erfolgt keine weitere Bedienung des Gerätes, schaltet es sich nach 8 Sekunden ab.
Messfläche, wärmsten/kältesten Punkt finden
·
Entsprechend dem Distanzfaktor des Gerätes entspricht die Messfläche nicht
genau dem mit dem Laser angepeilten Punkt, sondern ist größer.

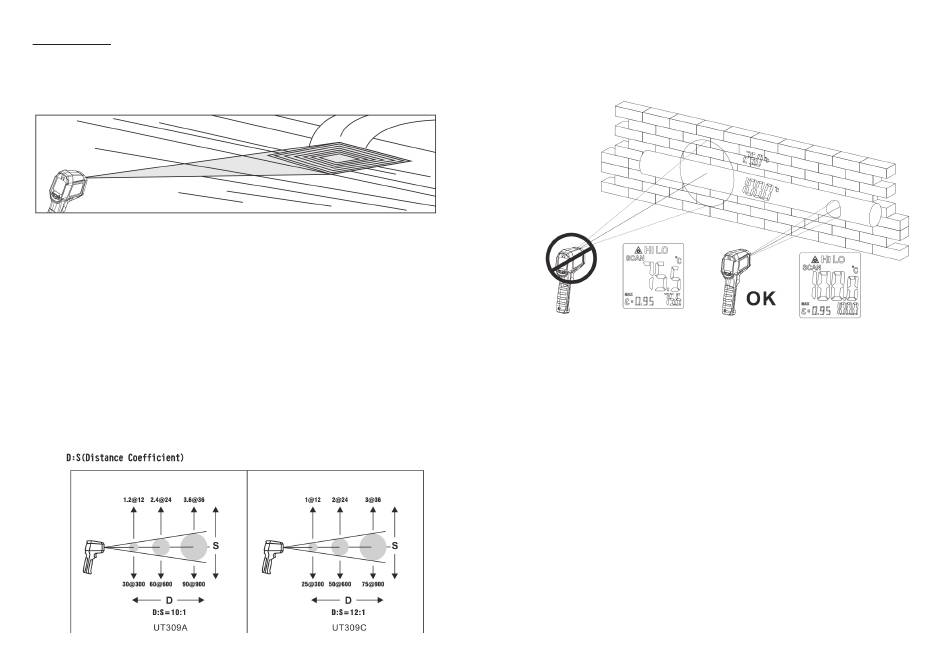

Die Skizze rechts auf dem Gerät zeigt die Größe der Messfläche entsprechend
der jeweiligen Entfernung zum Messobjekt an. Das folgende Bild zeigt Bei-
spiel-Werte für die Distanzfaktoren beider Geräte:
6
Je weiter man sich also vom Messpunkt entfernt, desto größer wird die Mess-
fläche. Nutzen Sie, wenn dies möglich ist, die maximale Entfernung nur zu
max. 75% aus. So ist sichergestellt, dass bei kleineren Messflächen keine Ver-
fälschung durch daneben/dahinter liegende Gegenstände erfolgt:
·
Um eine bestimmte Messfläche, z. B. den wärmsten oder kältesten Punkt
genau lokalisieren zu können, gehen Sie mit gedrückter Messtaste (bei Bedarf
mit eingeschaltetem Laser zur Orientierung) etwas vom Messpunkt weg und
beobachten, während Sie wieder zum Messpunkt zurückgehen, das Display.
Das wird alle 250 ms aktualisiert. So können Sie genau den Punkt mit der
höchsten bzw. niedrigsten Temperatur in der Messfläche finden.
Emissionsfaktor
·
Das UT309A hat ab Werk einen voreingestellten Emissionsfaktor von 0,95.
Dieser deckt die Emission von Wärmestrahlung der meisten organischen Ma-
terialien, Anstriche und oxidierten Oberflächen ab.
·
Am UT309C ist bei Bedarf dieser Emissionsfaktor jedoch an das zu untersu-
chende Material anpassbar.
·
Bei Messungen an polierten, glänzenden Oberflächen kann es zu Messwert-
verfälschungen kommen, da diese stark reflektierenden Oberflächen nicht die
echte Temperatur der darunter befindlichen Masse abstrahlen. Hier kann man
eine genauere Messung durch Abdecken der Messfläche mit einem matten
Klebeband oder einer dünnen Schicht schwarzer Farbe (bei Messtempera-
turen bis 150°C) erreichen. Nachdem diese die gleiche Temperatur wie das
Messobjekt angenommen haben, kann die Messung auf dieser nicht reflek-
tierenden Oberfläche erfolgen.
7
