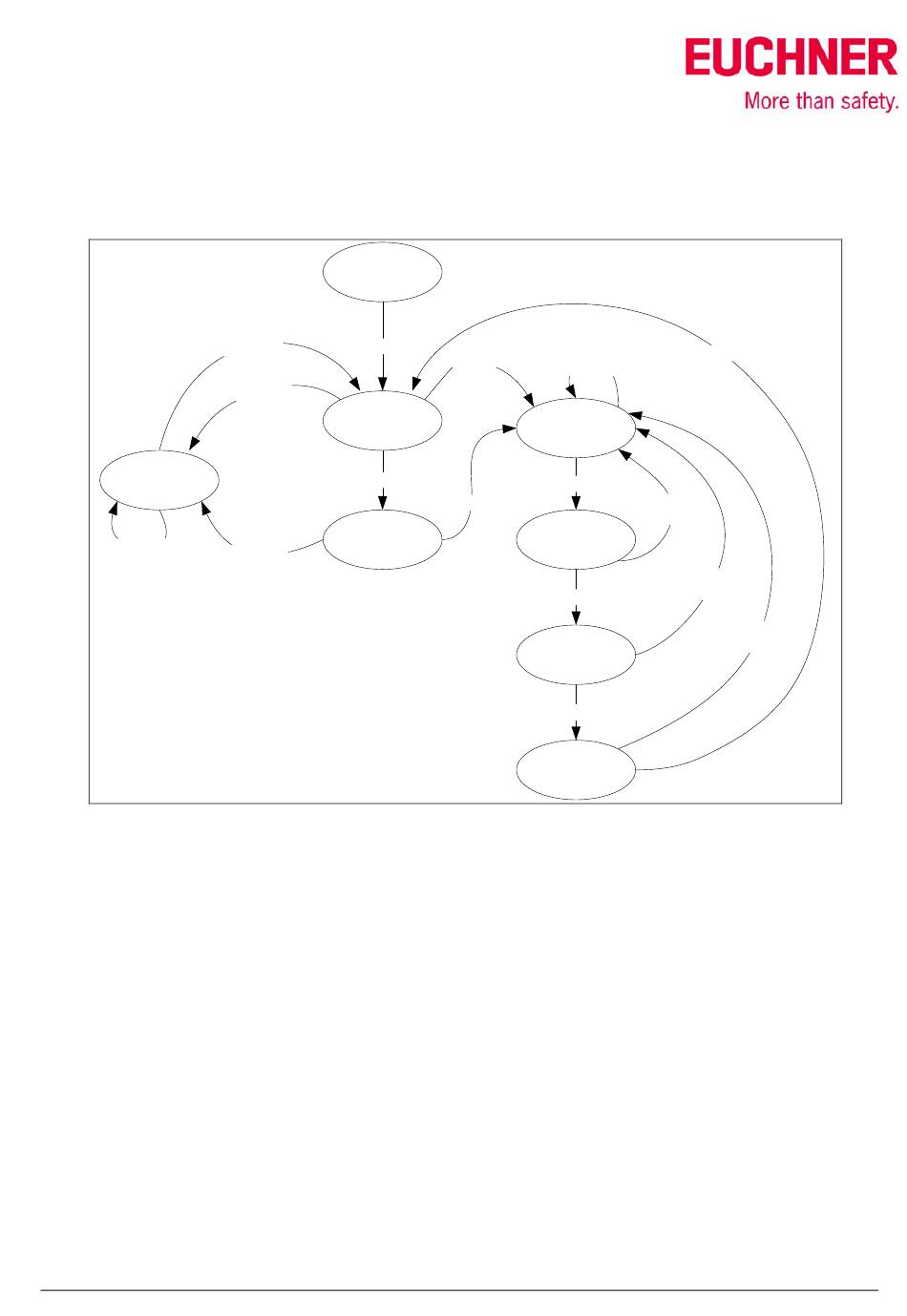

Programmierung in der SPS – Leuchtensteuerung
Die Leuchten sind in den Tasten zur Anwahl der Betriebsart angeordnet. Diese Leuchten werden genutzt, um mit Blinken zu signali-
sieren, welche Betriebsart anwählbar ist sowie mittels Dauerleuchten, welche Betriebsart gerade angewählt ist. In den Zuständen
„Blinke H..." wird jeweils die aktuell gewählte Betriebsart mit Dauerlicht angezeigt. Das Blinken aller anwählbaren Betriebsarten wird
erreicht, indem beim Blinken immer wieder alle Zustände zur Anzeige durchlaufen werden.
Schlüssel steckt
Anzeige
Betriebsart
Kein Schlüssel
Kein Schlüssel
Bild 5
Alle Angaben ohne Gewähr. Technische Änderungen und Irrtum vorbehalten. © EUCHNER 2018
AP000234-01-06/18
Initialisierung
Immer
Kein Schlüssel
Prüfung
Eingänge
Ungültige Betriebsart
Alle Leuchten
aus
Berechtigung
Gültige Betriebsart
Automatik
Blinke H1
Automatik
Alle anderen Zustände
Genau 1 Eingang 1
Blinke H2
Einrichten
Alle anderen Zustände
Blinke H3
Man. Eingriff
Alle anderen Zustände
Blinke H4
Service
Alle anderen Zustände
Berechtigung
Einrichten
Berechtigung
Man. Eingriff
Berechtigung
Service
