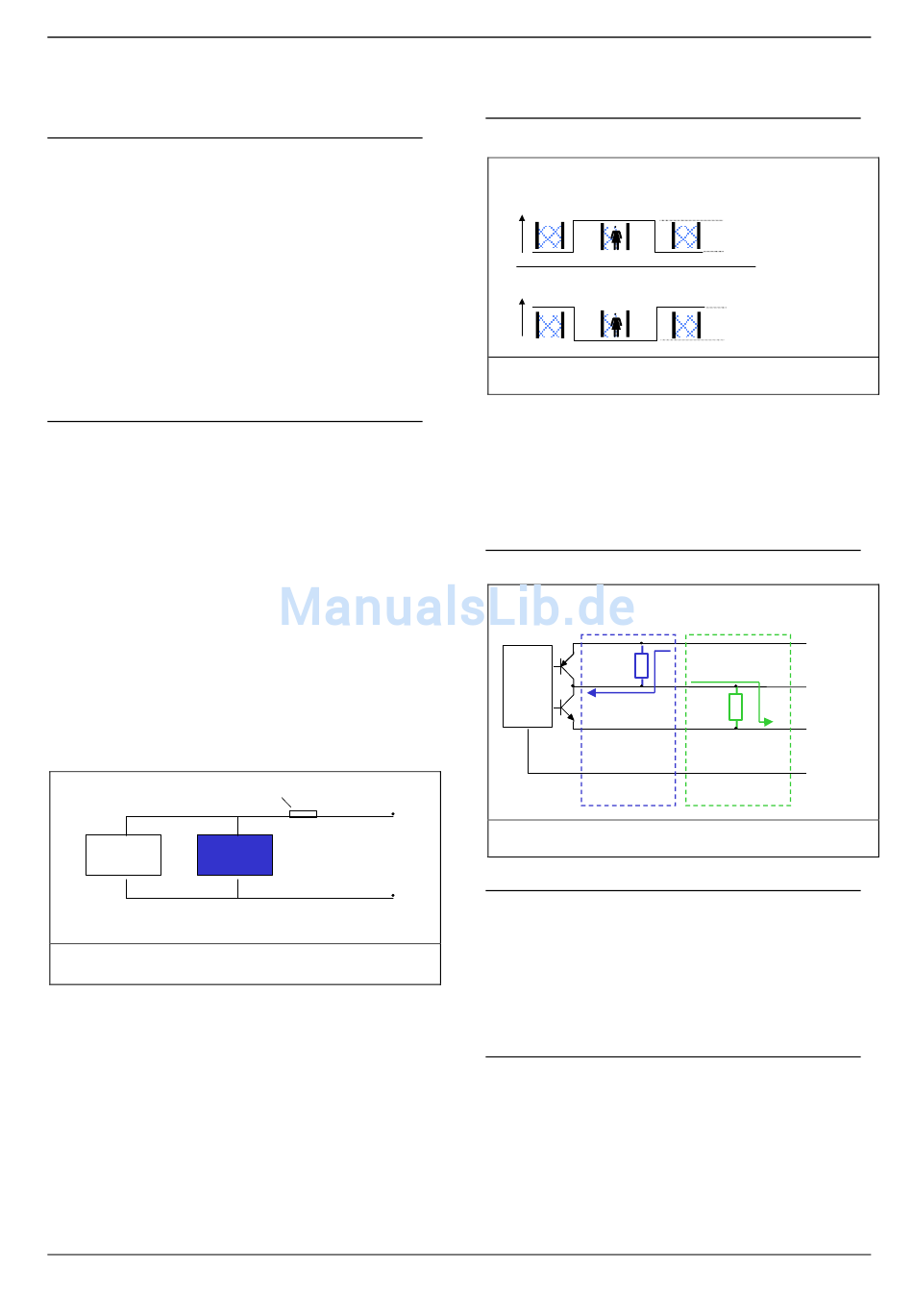

1.3. Kabel richtig führen, um Beschädi-
gungen zu vermeiden
Achten Sie auf richtige Kabelführung mit geeigne-
tem Montagematerial, z. B. Kabelschutzschläuche,
Neoprenkabelbinder, Kabelführungsdrähte (abhän-
gig vom verwendeten Montagesatz).

Kabel nicht biegen, Zugspannung
vermeiden

Kabel nicht dehnen oder quetschen

Gute Befestigung und Führung des
Kabels sicherstellen.
1.4. Spannungsversorgung anschliessen
Process/Mini-Anschlusskabel nicht in der Nähe von
Hochspannungs- oder Starkstromkabeln verlegen.
Um elektromagnetische Störungen zu vermeiden,
sollten die Kabel des Process/Mini ausserdem nicht
zu nahe am Motor des Türantriebs bzw. am Leis-
tungsteil der Türsteuerung (VVVF-Antriebe) ent-
langgeführt werden.
Stellen Sie sicher, dass die Versorgungsspannung
für den Process/Mini zwischen 14 und 30 Volt
Gleichspannung liegt. Für einen einwandfreien Be-
trieb muss die Spannungsversorgung mindestens
100 mA liefern.
Die Spannungsversorgung muss vor Ort mit einer
trägen Sicherung von max. 500 mA abgesichert
werden.
Fuse 0.5 A slow blow
Emitter Receiver
Tx
Abb. 4: Spannungsversorgung von Sender und Emp-
fänger
© CEDES Safety & Automation AG / Oktober 2009
+14 .. 30 VDC
Rx
GND
1.5. Empfänger-Logik
Ausgangslogik:
Ausgang (schwarz)
Ausgang (schwarz)
Abb. 5:
braun: U = +14 ... +30 VDC
SP
blau: 0 VDC
schwarz:
weiss: Ausgangslogikwahlschalter
0 V oder offen = Dark On (DO)
U
SP
1.6. Last an Empfänger (Rx) anschliessen
PNP- oder NPN-Last
C
Abb. 6:
1.7. Sender (Tx) anschliessen
braun: U = +14 ... +30 VDC
SP
blau: 0 VDC
schwarz:
weiss: Reichweitenwahlschalter
U
SP
0 V oder offen = 1,0 ... 8,0 m
1.8. Einschalten
Nach der korrekten Montage des Process/Mini kann
die Spannungsversorgung eingeschaltet werden. Es
ist darauf zu achten, dass die optischen Anzeigen
(LED) in Sender- und Empfängerleiste den Status
des Lichtvorhangs wie in Tabelle 1: LED-Anzeige
dargestellt anzeigen.
