Montage- und Bedienungsanleitung
1. Einleitung
Der Infrarotlichtvorhang Process/Mini besteht aus
einer Sender- (Tx) und einer Empfängerleiste (Rx)
mit jeweils einer eingebauten Steuerung. Eine ex-
terne Steuerung ist nicht erforderlich. Prozess/Mini
benötigt keine elektrische Verbindung zwischen
Sender- und Empfängerleiste, da sich das System
optisch synchronisiert. Dies erleichtert die gesamte
Montage und spart wertvolle Einbauzeit.

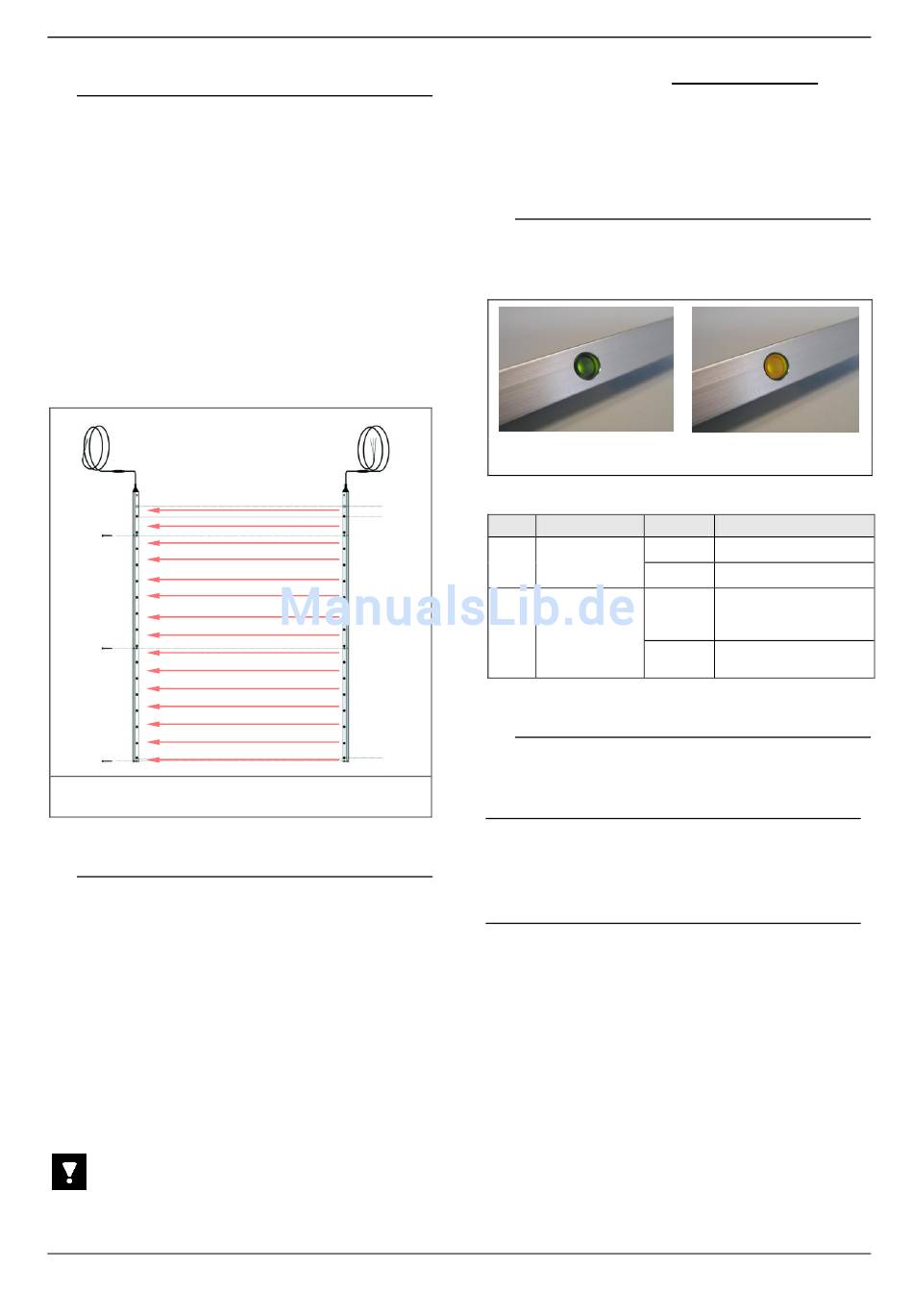

Sender und Empfänger bilden zusammen ein Gitter
aus Infrarotstrahlen [siehe Abb. 1]. Die Anzahl der
Strahlen – und somit die Länge des Schutzfeldes –
hängt ab von dem jeweils verwendeten Modell. Es
gibt fünf Standardlängen für Sensorenfelder von 118
mm bis 734 mm Länge.
Empfänger (Rx)
blauer Stecker
Abb. 1:
Proces/Mini Sender (Tx) und Empfänger
(Rx)
2. Funktionsbeschreibung
Sender und Empfänger erfordern eine Stromversor-
gung zwischen 14 und 30 Volt Gleichstrom. Der
Empfänger
hat
einen
(PNP/NPN), wählbar als Hell- (LO) oder Dunkel-
schaltung (DO).
Die Reichweite (Abstand zwischen Sender unnd
Empfänger) ist wählbar zwischen 0,2 ... 1,5 m und 1
... 8 m.
Das Ausgangssignal wird durch jede Unterbrechung
eines oder meherer Strahlen durch eine Person
oder einen Gegenstand ausgelöst.
Wichtiger Hinweise:
© CEDES Safety & Automation AG / Oktober 2009
Sender (Tx)
weisser Stecker
Push-Pull-Ausgang
csa.cedes.com
Die Objektgrösse muss 30 mm oder mehr betra-
gen, damit eine vollständige Erfassung innerhalb
des Sensorbereichs gewährleistet ist. Objekte, die
kleiner sind als 30 mm, können nicht immer erfasst
werden.
3. LED-Anzeige
In Sender- und Empfängerleiste integriert ist eine
grüne bzw. orange LED, die den jeweiligen Feldsta-
tus [siehe Abb. 2] des Lichtvorhangs anzeigt.
Abb. 2: Grün: Sender (Tx)
Tabelle 1: LED-Anzeige
LED
Beschreibung
Farbe
aus
Senderstatus
Tx
grün
aus
Empfängersta-
Rx
tus
orange
4. Montage
Bitte montieren Sie Prozess/Mini in der folgenden
Reihenfolge:
1.1.
Versorgungsspannung abschalten
Schalten Sie zu Ihrer eigenen Sicherheit die Versor-
gungsspannung aus, bevor Sie mit den Montagear-
beiten beginnen.
1.2.
Sender und Empfänger montieren
Sender- und Empfängergehäuse lassen sich entwe-
der von vorne mit M4-Senkkopfschrauben oder von
der Seite mit M4-Flachkopfschrauben befestigen.
Bei den schwarzen "Augen" im Aluminiumprofil han-
delt es sich um die Optoelemente. Diese Optoele-
mente müssen einander zugewandt sein.
Es ist zu berücksichtigen, dass der Empfänger
(Leiste mit blauem Stecker) empfindlich gegen Inter-
ferenzlicht sein kann. Es dürfen keine Sender ande-
rer Lichtvorhänge, Sender von Lichtschranken oder
andere störende Lichtquellen in den Empfänger
strahlen. Process/Mini ist zwar sehr unempfindlich
gegen helles Sonnenlicht, dennoch ist es besser,
das Empfängergehäuse so zu montieren, dass kein
direktes Sonnenlicht auf den gekrümmten Frontbe-
Process/Mini
Orange : Empfänger (Rx)
Bedeutung
keine Netzspannung
Netzspannung OK
Keine Netzspannung
oder
kein Objekt erfasst
Netzspannung OK und
Objekt erfasst
3
