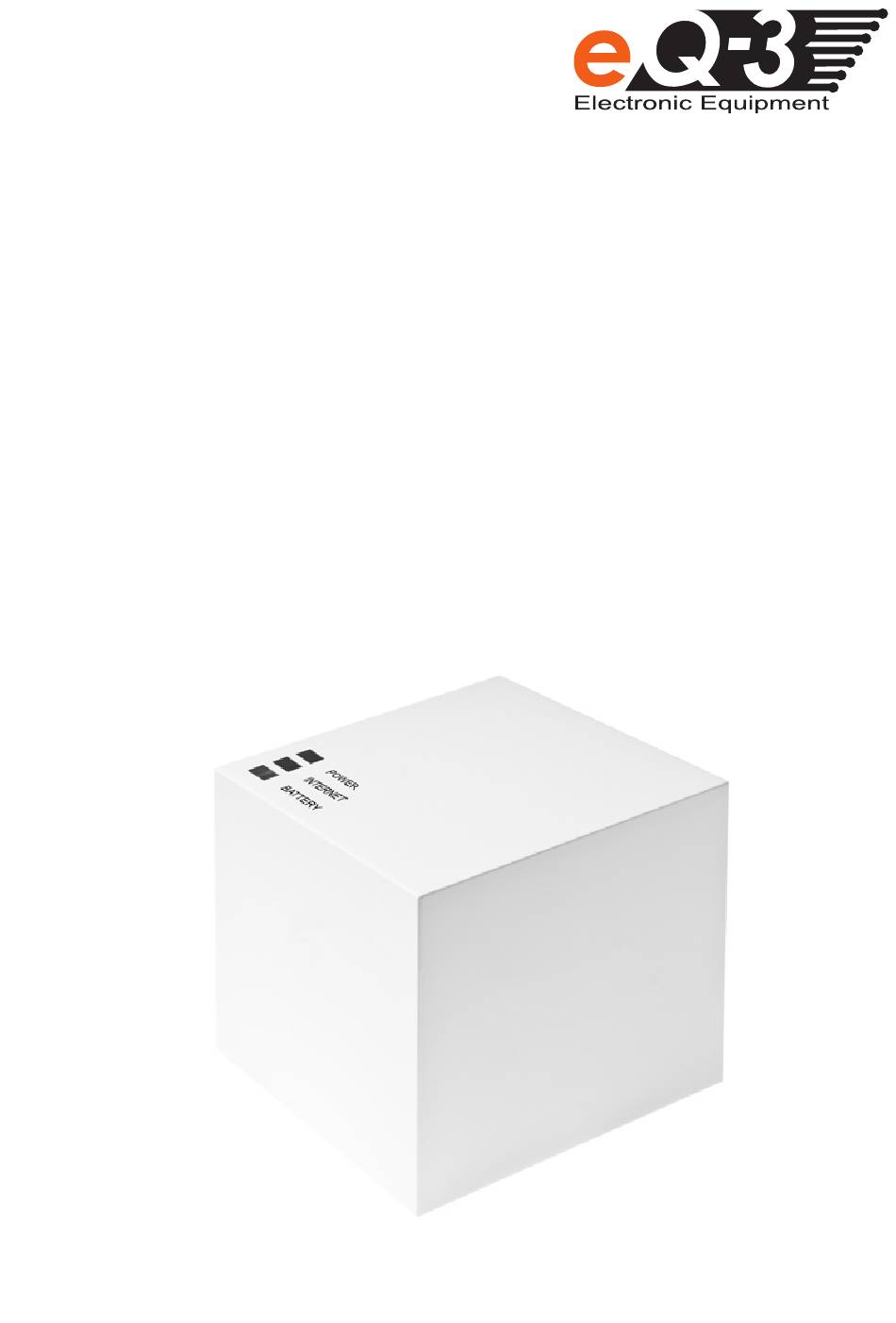

- Seite 1 Bedienungsanleitung Operating Manual Mode d’emploi Handleiding MAX! Cube LAN Gateway (S. 2) MAX! Cube LAN Gateway (p. 12) MAX! Cube Passerelle LAN (p. 22) MAX! Cube LAN Gateway (p. 32)
-
Seite 2: Inhaltsverzeichnis
14. Technische Eigenschaften ........11 Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Be- trieb nehmen. Bewahren Sie die Anleitung zum späteren Nach- schlagen auf. 1. Ausgabe Deutsch 03/2011 Dokumentation © 2011 eQ-3 Ltd., Hong Kong. Alle Rechte vorbehalten. BC-LGW-O-TW, V1.2, 099006... -
Seite 3: Bestimmungsgemäßer Einsatz
1. Bestimmungsgemäßer Einsatz Der MAX! Cube ermöglicht die komfortable Konfiguration der MAX! Komponenten mit der MAX! Software und dem MAX! Portal. Des Weiteren lässt sich der Status der ein- zelnen Komponenten über den Cube abrufen. Das Gerät ist somit als LAN Gateway die Datenschnitt- stelle des Systems und fungiert zudem als Speicher aller Konfigurationsdaten. -
Seite 4: Übersicht

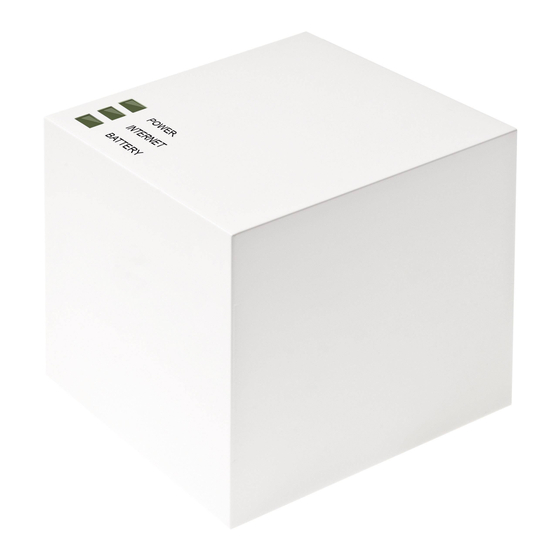

Weitere Informationen zum MAX! System und den verfügba- ren Komponenten erhalten Sie unter www.eQ-3.de/MAX. 2. Übersicht Oberseite: Power: Die LED zeigt an, ob eine Strom- versorgung besteht und das Gerät be- triebsbereit ist. Internet: Die LED signalisiert, ob eine Ver- bindung zum LAN/Internet besteht. -
Seite 5: Sicherheitshinweise
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. 5. Montage Der MAX! Cube kann an der Wand befestigt oder, auf sei- nen Füßen stehend, aufgestellt werden. Zur Wandmontage des MAX! Cubes verwenden Sie die Wandhalterung: •... -
Seite 6: Anlernen Von Max! Komponenten
Die Stromversorgung des MAX! Cube erfolgt mit dem mit- gelieferten Steckernetzteil. • Stecken Sie das mitgelieferte USB-Netzteil in eine Steckdose. Verbinden Sie den MAX! Cube und das Netzteil mit dem • USB-Kabel. Verwenden Sie hierzu die seitlich angebrach- te USB-Anschlussbuchse (2). Die Stromversorgung des MAX! Cube ist alternativ auch über den USB Anschluss eines Computers... -
Seite 7: Installation Der Pc Software & Systemvoraussetzungen
Stromversorgung. 8. Installation der PC Software & Systemvoraussetzungen Der MAX! Cube muss für die Installation der MAX! Software mit Strom versorgt und mit einem Router verbunden sein. Das MAX! PC Programm benötigen Sie, um über den MAX! Cube MAX! Komponenten anzulernen, zu konfigurieren und um Statusmeldungen der Geräte abzurufen. -
Seite 8: Internetverbindung
9. Internetverbindung Die Konfiguration des MAX! Systems erfordert eine lokale Verbindung zum Heimnetzwerk (LAN) und eine bestehen- de Spannungsversorgung des MAX! Cube. Um mit Ihrem Smartphone oder Notebook über das MAX! Portal aus eine Verbindung herzustellen, muss zusätzlich der Inter- netzugriff freigeschaltet sein. -
Seite 9: Led-Blinkfolgen Und Sendeverhalten
11. LED-Blinkfolgen und Sendeverhalten Zustand Bedeutung Power-LED LED aus Stromversorgung unterbrochen LED blinkt MAX! Cube startet und führt Selbsttest durch LED leuchtet Selbsttest erfolgreich dauerhaft abgeschlossen und die Stromversorgung besteht Internet-LED LED aus Keine Verbindung aktiv LED blinkt LAN Verbindung zum Router... -
Seite 10: Hinweise Zum Funkbetrieb
Empfänger spielen Umwelteinflüs- se wie Luftfeuchtigkeit neben baulichen Gegebenheiten eine wichtige Rolle. Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konfor- mitätserklärung finden Sie unter www.eQ-3.de. -
Seite 11: Technische Eigenschaften
14. Technische Eigenschaften Spannungsversorgung: Input:100 V - 240 V~ / 350 mA Output: 5V= / 550mA Gehäusemaße (BxHxT): 80 x 80 x 80 mm Funkfrequenz: 868,3 MHz Empfängerklasse: SRD Class 2 Schutzart: IP20 Typische Freifeldreichweite: 100m Schnittstelle: RJ-45 (Ethernet) Farbe: weiß... - Seite 12 Read this manual carefully before starting to use the device. Keep the manual so you can refer to it at a later date should you need to. English edition 03/2011 Documentation © 2011 eQ-3 Ltd., Hong Kong. All rights reserved. BC-LGW-O-TW, V1.1, 099006...
-
Seite 13: Intended Use
With an existing Internet connection, there are various ways of controlling the system. The MAX! Cube can be accessed using a browser via the Internet portal, using a smartphone application and with the local software. -
Seite 14: Overview
For more information about the MAX! System and the avail- able components, please go to www.eQ-3.de/MAX. 2. Overview Top: Power: The LED indicates whether a power supply is present and if the device is ready for operation. Internet: The LED indicates whether a connection to the LAN/Internet exists. -
Seite 15: Safety Instructions
5. Mounting The MAX! Cube can be installed fastened to the wall or stood up on its feet. Use the wall bracket if you wish to mount the MAX! Cube on a wall: • Use a pen to mark the bore hole positions (a) of the wall mount on the wall. -
Seite 16: Teaching-In Max! Components
6. Teaching-in MAX! Components In order to enable communication between MAX! Compo- nents, the devices have to be taught-in to one another. Devices are taught-in on the MAX! Cube with the user- friendly MAX! PC software. 7. Power supply The MAX! Cube draws its power supply from the plug-in main adapter included in the scope of supply. -
Seite 17: Installation Of Device Software
Connect the cube to a router by plugging the network cable supplied with the device into the designated port on the side of the MAX! Cube. Connect the other end of the cable to a free slot on your router. -
Seite 18: Internet Connection
MAX! Cube. 10. Restoring the factory settings The MAX! Cube can be reset to the initial state manually. When the initial state is restored, all information about taught-in devices and all settings made are lost and cannot be retrieved. -
Seite 19: Led Flashing Sequences And Transmission Behaviour
11. LED flashing sequences and transmission behaviour State Meaning Power LED LED off Power supply interrupted LED flashing MAX! Cube starting up and performing self-test LED permanently Self-test completed successfully and power supply present Internet LED LED off No connection active... -
Seite 20: Information About Radio Operation
Entwicklung GmbH hereby declares that this de- vice complies with the essential requirements and other relevant regulations of Directive 1999/5/EC. You can find the full declaration of conformity at www.eQ-3.de. -
Seite 21: Technical Characteristics
14. Technical characteristics Power supply: Input: 100 V - 240 V~ / 350 mA Output: 5 V= / 550 mA Housing dimensions (W x H x D): 80 x 80 x 80 mm Radio frequency: 868.3 MHz Receiver class: SRD Class 2 Degree of protection: IP20 Typical open air range:... - Seite 22 14. Caractéristiques techniques ........31 Lisez soigneusement la présente notice avant la mise en service de l’appareil. Conservez la notice pour pouvoir vous y référer ul- térieurement. 1. Edition française 03/2011 Documentation © 2011 eQ-3 Ltd., Hong Kong. Tous droits réservés. BC-LGW-O-TW, V1.1, 099006...
-
Seite 23: Utilisation Conforme
Une connexion Internet existante permet de commander le sys- tème de différentes manières. L’accès au MAX! Cube est possi- ble au moyen d’un navigateur via le portail Internet, par des appli- cations de Smartphones ainsi qu’au moyen du logiciel local. -
Seite 24: Vue D'ensemble
Vous trouverez sous www.eQ3.de/MAX de plus amples informations concer- nant le système MAX! et les éléments correspondants disponibles. 2. Vue d’ensemble Dessus de l’appareil : Power : la DEL indique la présence ou non d’une alimentation électrique et l’opéra- tionnalité de l’appareil. Internet : la DEL indique si la connexion avec LAN/Internet est établie ou non. -
Seite 25: Consignes De Sécurité
; il ne constitue pas une garantie de caractéristiques. 5. Montage Le MAX! Cube peut être fixé au mur ou posé sur son pied. Pour le montage mural du MAX! Cube, utilisez le sup- port mural : •... -
Seite 26: Apprentissage Des Éléments Max
• Branchez le bloc d’alimentation USB à une prise élec- trique. Connectez le MAX! Cube et le bloc d’alimentation au • câble USB. Utilisez à cet effet le connecteur USB dis- posé sur le côté (2). -
Seite 27: Installation Du Logiciel D'appareils
à un routeur pour l’installation du logiciel MAX! Vous avez besoin du logiciel MAX! PC afin d’enregistrer les éléments MAX! pour le MAX! Cube, pour les configurer et visualiser les messages d’état des appareils. • Connectez le Cube à un routeur. Raccordez à cet effet le câble réseau fourni au connecteur prévu à... -
Seite 28: Connexion Internet
Pour l’alimentation continue du MAX! Cube, nous recommandons d’utiliser le bloc d’alimentation USB fourni. 10. Rétablir les réglages par défaut. L’état de livraison du MAX! Cube peut être rétabli ma- nuellement. Les réglages effectués et les informations concernant les appareils enregistrés sont alors perdus irrévocablement. -
Seite 29: Séquences De Clignotements Et Comportements D'émission
11. Séquences de clignotements et comportements d’émission Etat Signification DEL Power DEL éteinte Alimentation électrique interrompue DEL clignote MAX! Cube démarre et effectue un autotest DEL allumée en Autotest terminé avec succès continu et alimentation électrique établie DEL Internet DEL éteinte Aucune connexion n’est... -
Seite 30: Remarques Au Sujet Du Fonctionnement Radio
La Société eQ-3 Entwicklung GmbH déclare par la pré- sente que cet appareil est conforme aux exigences fonda- mentales et autres dispositions importantes de la directive 1999/5/CE. -
Seite 31: Caractéristiques Techniques
14. Caractéristiques techniques Alimentation électrique : Entrée : 100 V - 240 V~ / 350 mA Sortie : 5V= / 550mA Dimensions du boîtier (lxhxp) : 80 x 80 x 80 mm Fréquence radio : 868,3 MHz Classe de récepteur : SRD Classe 2 Type de protection : IP20... - Seite 32 Lees deze handleiding zorgvuldig door, vóór u het apparaat in ge- bruik neemt. Bewaar de handleiding, om ze ook later nog te kun- nen raadplegen. uitgave Nederlands 03/2011 Documentatie © 2011 eQ-3 Ltd., Hong Kong. Alle rechten voorbehouden. BC-LGW-O-TW, V1.1, 099006...
-
Seite 33: Beoogd Gebruik
Met een browser is via het internetportaal, via smartphone-applicaties en via de lokale sofware toegang tot de MAX! Cube mogelijk. De configuraties voor alle eindapparaten worden com- fortabel via de MAX! Software uitgevoerd en kunnen voor de afzonderlijke ruimten individueel worden ingesteld. -
Seite 34: Overzicht
Meer informatie over het MAX!-systeem en de verkrijgbare componenten vindt u onder www.eQ-3.de/MAX. 2. Overzicht Bovenzijd Power: De led geeft aan of het apparaat onder spanning staat en bedrijfsklaar is. Internet: De led geeft aan of een verbin- ding met het LAN/internet bestaat. -
Seite 35: Veiligheidsinstructies
Het is geen garantie voor bepaalde eigenschappen. 5. Montage De MAX! Cube kan aan de wand worden bevestigd of staand op zijn poten worden opgesteld. Voor de wandmontage van de MAX! Cube gebruikt u de wandhouder: •... -
Seite 36: Aanleren Van Max! Componenten
• Steek de bijgeleverde USB-adapter in een stopcon- tact. Verbind de MAX! Cube en de adapter met de USB-ka- • bel. Gebruik hiervoor de USB-poort (2) aan de zijkant van het apparaat (2). De elektrische voeding van de MAX! Cube is ook via de USB-aansluiting van een computer of router mo- gelijk. -
Seite 37: Systeemvereisten
8. Installatie van de computersoftware & systeemvereisten De MAX! Cube moet voor de installatie van de MAX! Software van stroom voorzien worden en met een router verbonden zijn. Het MAX! Computerprogramma hebt u nodig om via de MAX! Cube MAX! Componenten aan te leren of te configureren en om statusmeldingen van de apparaten op te vragen. -
Seite 38: Internetverbinding
De configuratie van het MAX! Systeem vereist een lo- kale verbinding met het thuisnetwerk (LAN) en de elek- trische voeding van de MAX! Cube. Om met uw smart- phone of notebook via de MAX! Portal een verbinding tot stand te brengen, moet ook de internettoegang ge- activeerd zijn. -
Seite 39: Led-Knipperreeksen En Zendgedrag
11. Led-knipperreeksen en zendgedrag Toestand Betekenis Power-led led uit elektrische voeding onderbroken led knippert MAX! Cube start en voert zelftest uit led brandt zelftest succesvol voltooid continu en het apparaat staat onder stroom Internet-led led uit geen actieve verbinding led knippert... -
Seite 40: Instructies Voor Het Draadloze Bedrijf
Hierbij verklaart eQ-3 Entwicklung GmbH dat dit apparaat in overeenstemming is met de fundamentele eisen en andere relevante voorschriften van de richtlijn 1999/5/ EG. -
Seite 41: Technische Eigenschappen
14. Technische eigenschappen Voeding: Input: 100 V - 240 V~ / 350 mA Output: 5 V= / 550 mA Afmetingen kast (b x h x d): 80 x 80 x 80 mm Zendfrequentie: 868,3 MHz Klasse ontvanger: SRD Class 2 Beschermingsgraad: IP20 Typisch bereik in het vrije veld: 100m... - Seite 44 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
