Die Schaltzeit im monostabilen Betrieb wird wie folgt bestimmt (werkseitig und nach dem Löschen der Sender ist
die Zeit auf 5 Sekunden eingestellt und kann im Bereich von 1 bis 255 Sekunden geändert werden):
- Taste PRGn zweimal drücken (n - Nummer des programmierten Kanals) – die LED erlischt.
- Taste des Senders drücken – die LED blinkt abwechselnd grün und rot.
- die zu programmierende Zeit messen und danach noch einmal die Sendertaste drücken – die Diode leuchtet
permanent mit grünem Licht.
ZUSAMMENARBEIT MIT DEM ALARMSYSTEM
Die an den Eingängen der Funksteuerung ankommenden Signale, die über den Scharfschaltzustand und Alarm
(Alarmierung bis zum Löschen) informieren, bewirken die Erzeugung von entsprechenden Signalen am Ausgang
SS. Der Scharfschaltzustand (AR) und Alarm (AL) werden durch Kurzschluss des Eingangs mit der Masse
angezeigt. Die Signalisierung wird durch Kurzschließen des Ausgangs SS mit der Masse für die Dauer des
Impulses (0,16 Sekunden; Strombelastbarkeit 0,5A) realisiert.
- Ein Signal – Scharfschalten.
- Zwei Signale – Unscharfschalten.
- Vier Signale – Unscharfschalten und Löschen des Alarms.
Die Eingänge AR und AL werden nach Betätigung des Handsenders 4 Sekunden lang geprüft – das bedeutet:
Innerhalb dieser Zeit muss sich am Eingang AR sein Zustand ändern. Erfolgt keine Zustandsänderung -
erzeugt der Ausgang SS keine Signale.
Bedienteil keine Signale am Ausgang SS der Funksteuerung generieren.
BEISPIEL:
AC AC COM OUT1 COM OUT2 COM OUT3COM+KPD DATA CLK CTL Z1 COM Z2
NO4 NC4 C4 NO3 NC3 C3 NO2 NC2 C2 NO1 NC1 C1 COM+12V SS LV AL AR
PRG4
STECKBRÜCKE
CBA

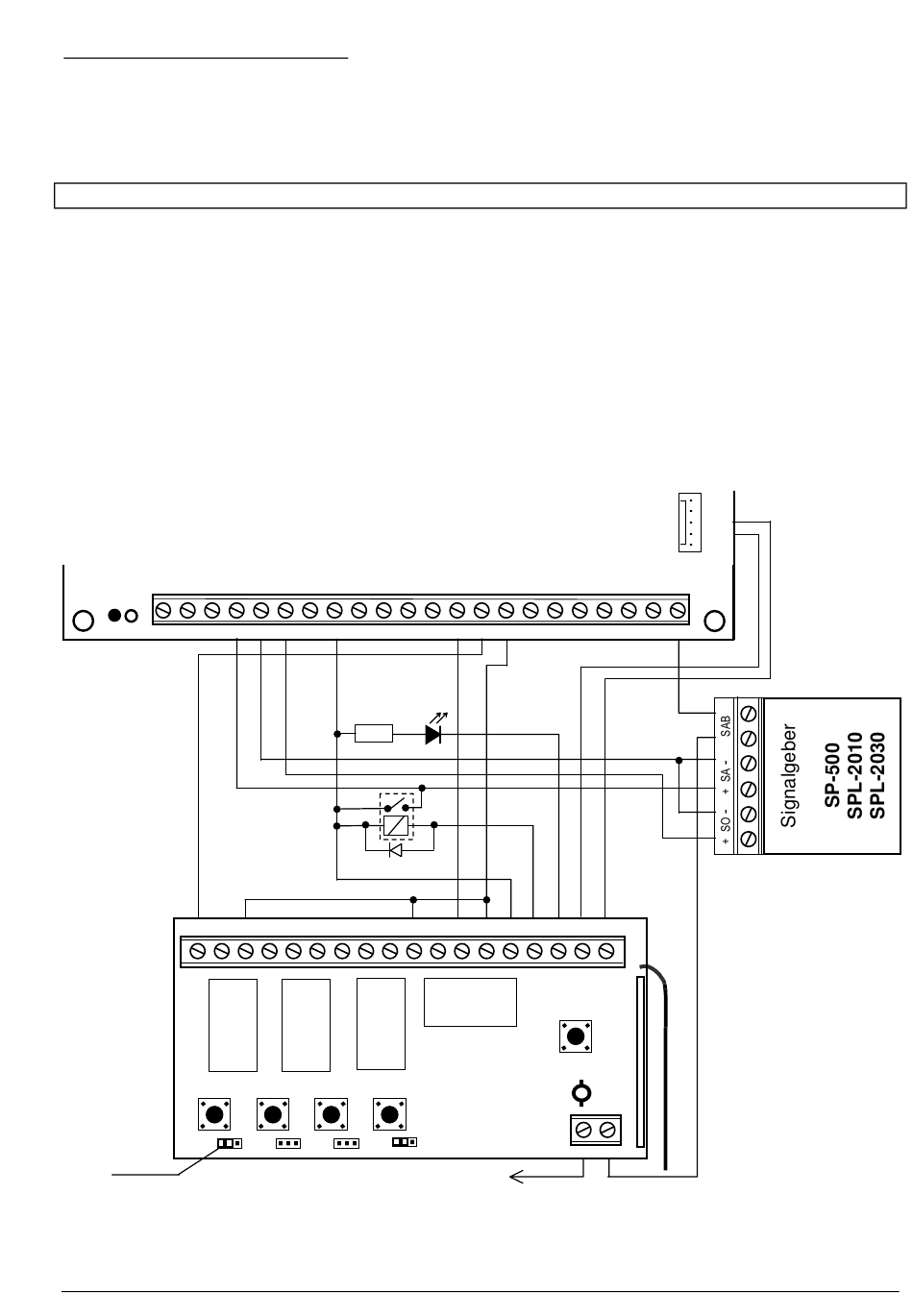

Abbildung 2. Beispiel einer Fernsteuerung der Schaltzustände der Zentrale CA-6 plus (von SATEL), und
Signalisierung der Benutzung des Handsenders mit einem externen Signalgeber.
SATEL
Auf diese Weise wird die Scharf- / Unscharfschaltung über das
ALARMZENTRALE CA-6 plus
ANZEIGE
SCHWACHE BATTERIE
1kΩ
RELAIS
PRG3 PRG2 PRG1
SABOTAGEKREIS
Z3 COM Z4 Z5 COM Z6
RX4K
D1
TMP
- 3 -
