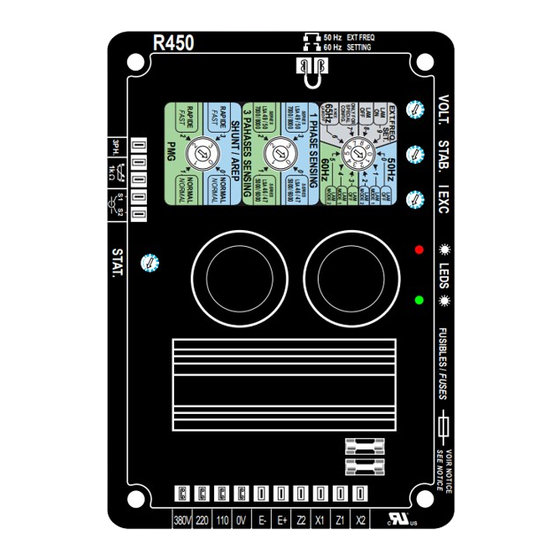

- Seite 1 R450 50 Hz EXT FREQ 60 Hz SETTING 380V 220 110 0V E- E+ Z2 X1 Z1 X2 R450 Automatischer Spannungsregler Inbetriebnahme und Wartung...
- Seite 2 Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler Dieses Handbuch ist gültig für den Spannungsregler des Generators, den Sie erworben haben. Bitte beachten Sie den Inhalt dieses Wartungshandbuches. SICHERHEITSMASSNAHMEN Vor der Inbetriebnahme des Generators sollten Sie diese Inbetriebnahme- und Wartungsanleitung vollständig...
-
Seite 3: Inhaltsverzeichnis
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler INHALTSVERZEICHNIS 1 - ALLGEMEINES ........................4 1.1 - Beschreibung ....................... 4 1.2 - Technische Daten ......................4 2 - SPANNUNGSVERSORGUNG ...................5 2.1 - AREP-Erregungssystem ....................5 2.2 - PMG-Erregungssystem ....................6 2.3 - Erregungssystem SHUNT oder Fremderregung ............7 3 - TECHNISCHE KENNDATEN .....................8... -
Seite 4: Allgemeines
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 1 - ALLGEMEINES 1.2 - Eigenschaften 1.1 - Beschreibung Der Anschluss erfolgt über "Faston"-Steck- Der Spannungsregler R450 befindet sich in verbinder, und die Spannungsmessung ist einem Gehäuse, das für die Montage auf einphasig. -
Seite 5: Spannungsversorgung
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 2 - SPANNUNGSVERSORGUNG zweiten Wicklung ist proportional zum Statorstrom (Kompound-Charakteristik: Der Spannungsregler R 450 regelt die Erre- Booster-Effekt). gungssysteme SHUNT/AREP & PMG. Die Versorgungsspannung wird gleichge- 2.1 - AREP-Erregungssystem richtet und gefiltert, bevor sie von dem den Bei AREP-Erregung wird der elektronische... -
Seite 6: Pmg-Erregungssystem
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 2.2 - PMG-Erregungssystem Der Spannungsregler regelt die Spannung am Generatorausgang durch die Verände- Bei PMG-Erregung speist ein an den Gene- rung des Erregerstroms. rator angebauter Permanentmagnetgene- Der Codierschalter muss sich in der Stel- rator (PMG) den Regler mit einer Spannung, lung PMG befinden (siehe 3.2.3.). -
Seite 7: Erregungssystem Shunt Oder Fremderregung
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 2.3 - Erregungssystem SHUNT oder Fremderregung Bei SHUNT-Erregung wird der Spannungs- regler durch die Hauptwicklung (100 V bis 140 V - 50/60 Hz) an X1, X2 des Reglers gespeist. -
Seite 8: Technische Kenndaten
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 3 - TECHNISCHE KENNDATEN - 0 bis 8% bei einem cos j von 0,8 für 3.1 - Elektrische Eigenschaften 400-V-Anwendungen - Versorgungsspannung max. 150 V - 50/60 Hz - 0 bis 14 % bei einem cos j von 0,8 für - Überlaststrom (Nennwert): 10 A - 10 s 240-V-Anwendungen... - Seite 9 Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler Anzeige der Überschreitungen: ACHTUNG Eine grüne LED: - leuchtet, wenn der Erregerstrom unter Der Begrenzungsschwellwert kann von 1 bis 5,5 A eingestellt werden. dem Schwellwert für Dauerbetrieb liegt, und Der Trennschalter des Aggregats muss zeigt damit den Normalbetrieb des Span- bei einem Kurzschluss offen sein.
- Seite 10 Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler I Err (A) Diagramm 2 2.9x I (I exc Maximaler Erregerstrom) Schwelle (Max. 9.5 A) Schwelle (1...5.5A) t (s) Shutdown Aktivierung der Ver- Verzögerung von 90 s abgelaufen: 0.5 ~ 0.7 zögerung von 90 s.
-
Seite 11: Auswahl Des Codierschalters: Lam Und U/F-Kennlinie
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 3.2.2 - Auswahl des Codierschalters: 3.2.3 - Codierschalter: Erregungsart und LAM und U/f-Kennlinie Ansprechzeit AREP 50Hz EXT.FREQ. SET. RAPIDE NORMAL FAST NORMAL MODE 1 MODE 2 ONLY FOR RAPIDE NORMAL... -
Seite 12: Funktionen U/F Und Lam
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 3.3 - Funktion U/f und LAM 3.3.2.2 - Funktion zur progressiven Spannungsrückkehr 3.3.1 - Absenkung der Spannung Diese Funktion unterstützt das Aggregat, bezogen auf die Frequenz (ohne LAM) damit es bei Lastaufschaltungen schneller Spannung Knickpunkt... -
Seite 13: Optionen Des Spannungsreglers
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 3.4.3 - Leistung • Spannungsangleichung vor dem Parallel- schalten zum Netz (3 F), • Spannungsangleichung vor dem Parallel- schalten zum Netz von bereits parallelge- schalteten Generatoren (4 F). Laständerung - Modul R729: identisch zu R726 mit zu- Entlastung durch das "LAM"... -
Seite 14: Installation - Inbetriebnahme
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 4 - INSTALLATION - INBETRIEB- a) Ausgangseinstellung der Potentiometer NAHME (siehe Tabelle) 4.1 - Elektrische Kontrolle des Reglers Maßnahme Poti Werkseinstellg - Überprüfen, dass alle Verbindungen nach 400 V - 50 Hz Mindestspannung dem beiliegenden Anschlussplan ausge-... - Seite 15 Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler h) Überprüfung der Funktion des LAM: je 4.2.2 - Einstellung der maximalen Erre- nach Einstellung des Codierschalters gung (Erregerstromgrenze) In Werkseinstellung ist das Potentiometer I) Frequenz (Drehzahl) von 48 oder 58 Hz P3 auf den Maximalwert eingestellt.
-
Seite 16: Spezielle Anwendungen
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler Eine Unterbrechung der Erregung wird durch die Unterbrechung der Spannungs- versorgung des Reglers erreicht (1 Ader an jeder Hilfswicklung), Schaltleistung der Kontakte 16 A - 250 V AC. Wenn der Erregerstrom auf den Nenn- Anschluss identisch mit dem Reset der in- wert eingestellt wird, ist ein Spannungs-... -
Seite 17: Elektrische Störungen
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler 4.3 - Elektrische Störungen Störung Aktion Messungen Ursache / Maßnahme Auferregung des Generators; Spannung bleibt auch nach - Fehlende Remanenzspannung Für 2 bis 3 Sekunden Entfernen der Batterie normal Keine eine Batterie von 4 bis... -
Seite 18: Ersatzteile
Unser technischer Kundendienst steht Ihnen bei allen Fragen gerne zur Verfügung. Bitte senden Sie Ihre Ersatzteilbestellun- gen oder Ihre Anfragen für technischen Support an service.epg@leroy-somer.com oder an Ihren nächsten Kontakt, den Sie auf www.lrsm.co/support finden. Geben Sie den Maschinentyp und die Seriennummer des Reglers an. -
Seite 19: Entsorgungs- Und Wiederverwertungs-Anweisungen
Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler Entsorgungs- und Wiederverwertungs-anweisungen Wir verpflichten uns, die Auswirkungen unserer Aktivität auf die Umwelt zu begrenzen. Wir überwachen kontinuierlich unsere Produktionsprozesse, unsere Materialbeschaffung und unser Produkt- design, um die Wiederverwertbarkeit zu verbessern und unseren ökologischen Fußabdruck zu verringern. - Seite 20 Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler...
- Seite 21 Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler...
- Seite 22 Inbetriebnahme und Wartung Electric Power Generation 4531 de - 2019.03 / j R450 Automatischer Spannungsregler...
-
Seite 23: Service Und Support
Nord- und Südamerika: +1 (507) 625 4011 Europa & Rest der Welt: +33 238 609 908 Asien Pazifik: +65 6250 8488 China: +86 591 88373036 Indien: +91 806 726 4867 Naher Osten: +971 4 5687431 Scannen Sie den Code oder begeben Sie sich nach: service.epg@leroy-somer.com www.lrsm.co/support... - Seite 24 Linkedin.com/company/Leroy-Somer Twitter.com/Leroy_Somer_en Facebook.com/LeroySomer.Nidec.en YouTube.com/LeroySomerOfficiel 4531 de - 2019.03 / j...
