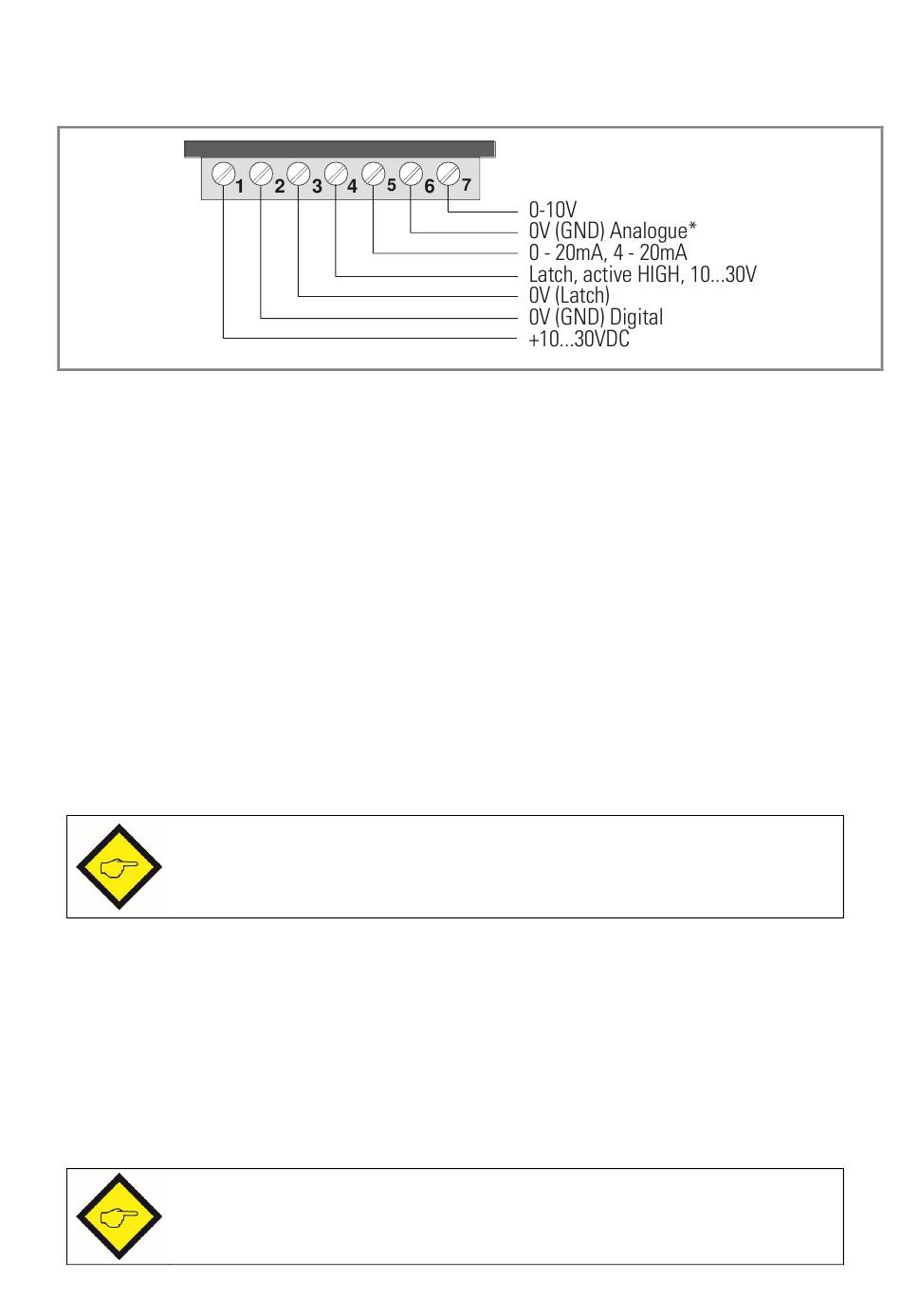

2. Anschlussbelegung

(auf Gerät aufgedruckt)
* Potentialgetrennt von GND- Digital und Spannungsversorgung (Klemme 2)
2.1. Eingänge

2.1.1. Latch/Reset (Anschluss 4)

Der Latch/Reset Eingang an Anschluss 4 ist ein statischer Eingang für die Anzeigespeicherung.
Bei der Aktivierung (pnp) mit einem Eingangssignal von 4...30 VDC wird der momentane
Messwert in der Anzeige festgehalten bis dieser Eingang wieder freigegeben ist oder sein
Signalpegel unter 2 VDC absinkt.
Die Ermittlung des Minimal- und Maximalwerts läuft im Hintergrund weiter. Ist bei der MIN,
MAX oder Totalisatorfunktion ein elektrischer Reset programmiert, ändert sich die Funktion des
Eingangs. Er dient jetzt als Rückstelleingang. Ein Latch kann nicht mehr ausgeführt werden.

2.1.2. Stromeingang (Anschluss 5)

Der analoge Strommesseingang an Anschluss 5 hat einen Verpolungsschutz und eine
Strombegrenzung auf max. 50mA. Die Signalleitung mit dem analogen + Signal ist hier
anzuschließen.
Dieser Eingang ist galvanisch getrennt, um Störsignale zu vermeinden, die von der
Spannungsversorgung herrühren. Für eine Messung ist daher die negativere
Sinalleitung mit dem analogen Bezugsmasseeingang zu verbinden.

2.1.3. Analog GND (Anschluss 6)

Der Analog GND Eingang an Anschluss 6 ist ein analoger Bezugseingang. Soll keine
galvanische Trennung zwischen Messkreis und Versorgungsspannung notwendig sein, so ist
eine Verbindung zwischen Pin 2 oder 3 und diesem Anschluss herzustellen.

2.1.4. Spannungseingang (Anschluss 7)

Der analoge Spannungsmesseingang an Anschluss 7 hat einen Verpolungsschutz. Die
Signalleitung mit dem analogen + Signal ist hier anzuschließen.
Dieser Eingang ist galvanisch getrennt, um Störsignale zu vermeinden, die von der
Spannungsversorgung herrühren. Für eine Messung ist daher die negativere
Sinalleitung mit dem analogen Bezugsmasseeingang zu verbinden.
