E16
Manual
Serie E16521D
(Revision 05)
(gültig für E16521D.1, E16521D.2, E16521D.3)
Original Betriebsanleitung

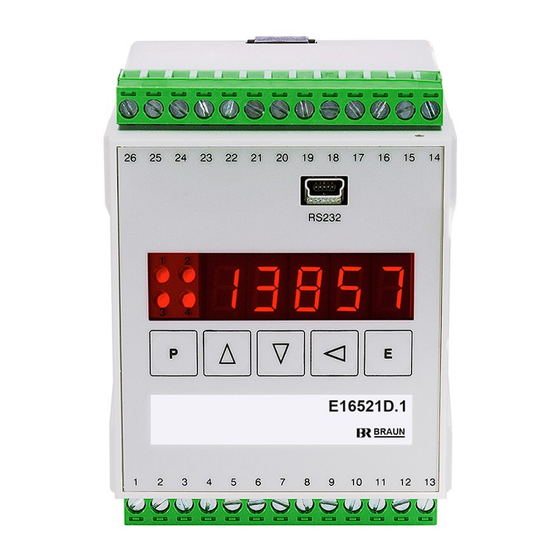

E16521D Frontansicht
(abgebildet ist Version E16521D.1)
1-kanaliger Drehzahlüberwachungsmonitor
für
erhöhte Sicherheitsanforderungen bis SIL2
E16521D-Manual_DE_Rev05
2017_07_04
Seite 1 von 34
Inhaltsverzeichnis
Verwandte Anleitungen für Braun E16521D.2
Inhaltszusammenfassung für Braun E16521D.2
- Seite 1 Manual Serie E16521D (Revision 05) (gültig für E16521D.1, E16521D.2, E16521D.3) Original Betriebsanleitung E16521D Frontansicht (abgebildet ist Version E16521D.1) 1-kanaliger Drehzahlüberwachungsmonitor für erhöhte Sicherheitsanforderungen bis SIL2 E16521D-Manual_DE_Rev05 2017_07_04 Seite 1 von 34...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Seite Inhaltsverzeichnis ............................... 2 Technische Daten ............................... 3 Beschreibung ..............................5 Funktion ..............................5 Anzeige und Bedienelemente........................5 Anzeige ............................... 5 Status-LEDs ..............................5 Funktionen bei normalem Betrieb ........................ 5 Zustandsmeldungen im Display ........................5 Arbeitsweise der Drehzahlmessung ......................6 Verhalten bei Wegfall des Eingangssignals .................... -
Seite 3: Technische Daten
Max. Eingangsfrequenz: 50 kHz Signaleingang und Max. Signalspannung: 30 V Versorgung für Ansprechschwellen: HIGH bei > 6,5 V, LOW bei < 4 V BRAUN A5S..-Sensoren Sensorversorgung: ca. 13 V, max. 60 mA E16521D.2 Max. Eingangsfrequenz: 50 kHz Signaleingang und Max. Signalspannung: 30 V Versorgung für... - Seite 4 Analogausgang potenzialfrei und einstellbar 0/4 bis 20mA Auflösung: 12 Bit max. Bürde: 500 Ohm Linearitätsfehler: < 0,1% Temperaturgang: ±0,02 %/°C im Bereich 0...60°C. Anzeige 5-stellig, LED rot, 10 mm hoch, Dezimalpunkt frei einstellbar Schnittstelle zur RS232 (nur mit Adapterkabel L3D01 und Datenschnittstellen-Software IS-RS232-E16) Programmierung E16521D-Manual_DE_Rev05 2017_07_04...
-
Seite 5: Beschreibung
Beschreibung Funktion Das Gerät misst die Drehzahl von „Rotating Equipment“ wie Turbinen, Kompressoren und Expandern und setzt sie in Grenzmeldungen und einen Analogausgang um. Programmierung der Parameter über eingebautes Bedienfeld oder über RS 232-Schnittstelle. Anzeige und Bedienelemente Datenschnittstelle RS232 LEDs Anzeige 1 bis 4 Bedienfeld... -
Seite 6: Arbeitsweise Der Drehzahlmessung
Arbeitsweise der Drehzahlmessung Die Signalfrequenz, welche die Drehzahl abbildet, wird im Impulsabstand-Messverfahren mit Periodenzahl-Automatik ermittelt. Der zeitliche Abstand zwischen einem oder mehreren aufeinanderfolgenden Signalimpulsen wird durch quarzgesteuerte Zählung gemessen. Wie viele Impulsperioden die Messung einschließt, legt das Messprogramm automatisch gemäß einer eingegebenen Mindest-Messdauer (ab 5 ms) selbst fest. -
Seite 7: Parametrierung
Parametrierung Übersicht der Parameter und ihre Initialwerte bei Auslieferungsstand Param. Initial- Bedeutung des Parameters Wert P00.xx Code-Zahl, Parameterverriegelung, Mindestmesszeit P00.00 0000 Abfrage der Code-Zahl 0000 neue Code-Zahl 0 Verriegelung frontseitiger Parametrierung: 0 : ein / 1 : aus 0000 Mindestmesszeit: 0005 ... 9999 msec 000 Starterzeit (in xxx sec) P01.xx Messeingang... -
Seite 8: Einstellen Der Parameter Via Rs232-Interface
3 Baudrate : 0 : 300 / 1 : 1200 / 2 : 9600 / 3 : 19200 / 4 : 38400 001 Gerätenummer: 001 …125 Einstellen der Parameter via RS232-Interface Nur möglich für OEM mit spezieller Interface-Software IS-RS232-E16 und Adapterkabel L3D01 von BRAUN. PC muss über eine 9polige SUB-D RS232 verfügen. E16521D-Manual_DE_Rev05 2017_07_04... -
Seite 9: Einstellung Der Parameter Über Frontseitige Tastatur
Einstellung der Parameter über frontseitige Tastatur Prinzip: Anwählen eines Parameters über seinen "Namen" Pgg.ss, wobei gg = Parameter-Gruppennummer und ss = Parameter-Schrittnummer innerhalb Gruppe, dann dessen Wert anzeigen und gegebenenfalls ändern. Vorgehensweise: Beginn der Programmierphase durch Drücken von Tasten zugleich; anstelle der normalen Anzeige erscheint P00.00. -
Seite 10: Beschreibung Der Parameter Und Ihrer Einstellungen
Beschreibung der Parameter und ihrer Einstellungen Parametergruppe P00.xx Code-Zahl, Frontseitige Parametrierung, Mindestmesszeit Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P00.00 Wenn die Parameter verriegelt sind (siehe P00.02), muss die Code-Zahl vor Code-Zahl einer Änderung eingegeben werden. Einstellbereich: 0000 .. - Seite 11 Parametergruppe P01.xx Zuordnung zwischen Eingangsfrequenz und Drehzahl (Skalierung), Eingabe des Arbeitsbereichs, Sensorüberwachungen Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P01.00 bis P01.03: Für die Skalierung legt man ein Wertepaar an der Obergrenze des Mess- Skalierung bereichs fest.
- Seite 12 7 : Wirbelstromsensor Spannungspegel und Stromaufnahme (E16521D.2 mit Wirbelstrom-Sensoren) (siehe Hinweis 2) Hinweis 1: Die Prüfung auf Spannungspegel ist nur mit Braun-Sensortypen A5S..möglich. Hierbei wird bereits im Stillstand ein defekter Sensor oder ein defektes Versorgungskabel erkannt. Hinweis 2: Der Signalspannungspegel (und die Stromaufnahme) wird mit den in P08.01 bis P08.04 eingestellten Min./Max.-Werten...
- Seite 13 Parametergruppe P02.xx Anzeige Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P02.00 Bei der hohen Auflösung, welche eine 5-stellige Anzeige bietet, können Nullhaltung von hinteren schon leichte Schwankungen in der Drehzahl sich in der letzten Stelle(n) Stellen stark bemerkbar machen.
- Seite 14 Parametergruppe P03.xx Analogausgang Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P03.00 Die Obergrenze definiert, bei welchem Messwert der Analogausgang 20 mA Obergrenze Analogausgang liefert (wie in P01.03 eingestellt). Einstellbereich: 00001 .. 99999 (z.B. U / min) P03.01 Die Untergrenze definiert, bei welchem Messwert der Analogausgang 0 bzw.
-
Seite 15: Der Schaltpunkt Sp1 Wird In Gleicher Maßeinheit Und Stellenlage
Parametergruppe P04.xx Schaltpunkt SP1 und Ausgang Relais OR1 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P04.00 Der Schaltpunkt SP1 wird in gleicher Maßeinheit und Stellenlage Schaltpunkt SP1 eingegeben, wie in P01.03 festgelegt. Einstellbereich: 00001 .. 99999 P04.01 Die Hysterese-Bandbreite legt den Unterschied zwischen Ansprechpunkt und Hysterese-Bandbreite SP1... - Seite 16 Parametergruppe P04.xx (Fortsetzung) Schaltpunkt SP1 und Ausgang Relais OR1 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P04.05 Reserve für spätere Verwendung P04.06 Bei erkanntem Sensor-Fehler kann OR1 in eine Zwangs-Meldelage gesetzt Zustand OR1 bei werden.
-
Seite 17: Der Schaltpunkt Sp2 Wird In Gleicher Maßeinheit Und Stellenlage
Parametergruppe P05.xx Schaltpunkt SP2 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P05.00 Der Schaltpunkt SP2 wird in gleicher Maßeinheit und Stellenlage Schaltpunkt SP2 eingegeben, wie in P01.03 festgelegt. Einstellbereich: 00001 .. 99999 P05.01 Die Hysterese-Bandbreite legt den Unterschied zwischen Ansprechpunkt und Hysterese-Bandbreite SP2 Rückfallpunkt des Grenzmelders fest. - Seite 18 Parametergruppe P05.xx (Fortsetzung) Schaltpunkt SP2 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P05.05 Während aktiver Anlaufüberbrückung (Starter) kann das Relais in Ruhe- Meldelage bei aktiviertem oder Arbeitslage gezwungen werden (falls der Starter für diesen Schaltpunkt Starter wirksam ist).
- Seite 19 Parametergruppe P06.xx Schaltpunkt SP3 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P06.00 Der Schaltpunkt SP3 wird in gleicher Maßeinheit und Stellenlage Schaltpunkt SP3 eingegeben, wie in P01.03 festgelegt. Einstellbereich: 00001 .. 99999 P06.01 Die Hysterese-Bandbreite legt den Unterschied zwischen Ansprechpunkt Hysterese-Bandbreite SP3 und Rückfallpunkt des Grenzmelders fest.
- Seite 20 Parametergruppe P06.xx (Fortsetzung) Schaltpunkt SP3 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P06.05 Während aktiver Anlaufüberbrückung (Starter) kann das Relais in Ruhe- Meldelage bei aktiviertem oder Arbeitslage gezwungen werden (falls der Starter für diesen Schaltpunkt Starter wirksam ist).
- Seite 21 Parametergruppe P07.xx Schaltpunkt SP4 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P07.00 Der Schaltpunkt SP4 wird in gleicher Maßeinheit und Stellenlage Schaltpunkt SP4 eingegeben, wie in P01.03 festgelegt. Einstellbereich: 00001 .. 99999 P07.01 Die Hysterese-Bandbreite legt den Unterschied zwischen Ansprechpunkt Hysterese-Bandbreite SP4 und Rückfallpunkt des Grenzmelders fest.
- Seite 22 Parametergruppe P07.xx (Fortsetzung) Schaltpunkt SP4 Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P07.05 Während aktiver Anlaufüberbrückung (Starter) kann das Relais in Ruhe- Meldelage bei aktiviertem oder Arbeitslage gezwungen werden (falls der Starter für diesen Schaltpunkt Starter wirksam ist).
- Seite 23 Parametergruppe P08.xx Wirbelstrom- und MPU-Sensor Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters Wirbelstromsensoren dürfen nicht außerhalb der (vom Hersteller) angege- benen Grenzen von Spannungspegel und Stromaufnahme betrieben werden. Diese Grenzen können überwacht werden (siehe Parameter P01.09). P08.00 Überprüfung: Eingangspegel Obergrenze...
- Seite 24 Parametergruppe P09.xx RS232-Schnittstelle Parameter Nr. Beschreibung der Parameter und der Einstellungen Bedeutung des Parameters Einstellbereich des Parameters P09.00 Einstellung: Baudrate 300 Baud Einstellbereich: 0 .. 4 1200 Baud 9600 Baud 19200 Baud 38400 Baud P09.01 Geräte-Nr. im Datenverkehr Einstellbereich: 001 .. 125 E16521D-Manual_DE_Rev05 2017_07_04 Seite 24 von 34...
-
Seite 25: Parameterwerte Im Lieferzustand
Beispiel: Meldung SP1 als Grenzschalter mit Hysterese "nach unten" LED leuchtet nicht LED leuchtet Zeichenerklärung Relais in Ruhelage Relais in Arbeitslage = stromlos = angezogen Schaltpunkt Schaltpunkt Messwert Grenzwert SP1 Grenzwert - Hysterese Zeit Meldung SP1 Messwert < SP Messwert > SP Messwert <... -
Seite 26: Einbauhinweise
Einbauhinweise Das Gerät hat ein Gehäuse zum Aufschnappen auf eine Tragschiene. Abmessungen siehe folgende Seiten. Das Gerät kann optional in einem Feldgehäuse geliefert werden (Zusatz –G zur Gerätebezeichnung). E16521D-Manual_DE_Rev05 2017_07_04 Seite 26 von 34... -
Seite 27: Sicherheitshinweise Zu Installation Und Betrieb
Sicherheitshinweise zu Installation und Betrieb Sicherheitshinweise zur Installation Das Messgerät ist gemäß DIN EN 61010-1 (Schutzmaßnahmen für elektronische Messgeräte. gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise beachten, die in dieser Betriebsanleitung enthalten sind. -
Seite 28: Sicherheitshinweise Für Sil2-Drehzahlmessungen Mit Sensoren A5S0
Sicherheitshinweise für SIL2-Drehzahlmessungen mit Sensoren A5S0 6.2.1 Überwachung des Drehzahl-Signals Zur vollständigen Schutz gegen Überdrehzahl muss das Drehzahlsignal mit einem Plausibilitäts- schaltpunkt (Prüfung auf Unterdrehzahl) überwacht werden. Damit wird jeder mögliche Signalfehler (interner Fehler im Sensor, Leitungsunterbrechung, Leitungskurzschluss, falsch oder nicht eingebauter Sensor) aufgedeckt. Der Plausibilitätsschaltpunkt ist auf ca. -
Seite 29: Sicherheitshinweise Sil2-Drehzahlmessung Mit Sensoren A5S1 Und D461
Sicherheitshinweise SIL2-Drehzahlmessung mit Sensoren A5S1 und D461 6.3.1 Überwachung des Drehzahl-Signals Die Stromaufnahme des Sensors A5S1... wird von der Trennstufe D461 überwacht und im Fehlerfalle gemeldet. Diese Überwachung dient einer frühzeitigen Erkennung eines defekten oder nicht angeschlossenen Sensors. Der Signalausgang des D461 wird über die Meldekontakte auf den Messeingang des E16521D gegeben (siehe nachfolgende Beschaltung). -
Seite 30: Abmessungen
Abmessungen Abmessungen (mm) der Standard-Aufschnapp-Version 35 mm Aufschnappschiene (nach DIN 50022) Abmessungen (Maßbild) des Feldgehäuses (Option -G) 148 mm 4 Befestigungsbohrungen mit 4.2 mm Ø 88 mm 120 mm 3 Verschraubungen PG 9 160 mm E16521D-Manual_DE_Rev05 2017_07_04 Seite 30 von 34... -
Seite 31: Funktionsplan Und Anschlussplan Von E16521D
Funktionsplan und Anschlussplan von E16521D Klemme Anzeige und Tastatur D/A-Wandler Analogausgang 0/4…20 mA Analogausgang High = Reset gespeicherter Meldungen (12…24 V) High = Starter aktiv (12…24 V) Bezugspunkt Starter-/Resetsignal Sicherheits- Maximale Last Ausgang OR1 250 V / 2 A /100 W Messwert- Bei induktiven Lasten externe Funkenlöschung vorsehen. -
Seite 32: Anschluss Von Sensoren An Die Drehzahl-Signal-Eingänge
Anschluss von Sensoren an die Drehzahl-Signal-Eingänge Pin Nummern von BRAUN-Sensors A5S... Aderfarben von BRAUN-Kabeln Aderkennzeichnung von BRAUN-Kabeln Kabelschirm an Schirmschiene auflegen! braun + Sensor-Speisung grün Bezugspunkt 0 V Klemmen E16521D.1 A5S0.. Drehzahlsignal weiß Störmeldung braun + Sensor-Speisung A5S1.. Klemmen grün Bezugspunkt 0 V E16521D.1... -
Seite 33: Sicherheitsdaten Von E16521D
Sicherheitsdaten von E16521D Sicherheitsdaten von Messkette E16521D.1-A5S0 bzw. E16521D.1-D461-A5S1 Hinweis: Unten stehende PFD Werte sind nur gültig, wenn die Sicherheitshinweise zur Installation und Betrieb befolgt und eingehalten werden. Die PFD Werte für E16521D beziehen sich auf den Relaisausgang SP1 und den Analogausgang. PFD Werte bei Tproof Tproof Tproof... -
Seite 34: Änderungshinweise
Einstellung, ob Reset bei Einschalten der Betriebsspannung notwendig. Änderung ist wirksam ab Seriennummer 170630000 Qualität zertifiziert nach ISO 9001 D 71334 Waiblingen-Hegnach Esslinger Str. 26 Tel.: +49 (0)7151/956230 Fax: +49 (0)7151/956250 E-Mail: info@braun-tacho.de Internet: www.braun-tacho.de E16521D-Manual_DE_Rev05 2017_07_04 Seite 34 von 34...
