REV FR-74 Montage- Und Bedienungsanleitung

REV FR-74 Montage- Und Bedienungsanleitung

Funk-durchgangsmelder
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REV FR-74

Inhaltszusammenfassung für REV FR-74

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemein............. 3 Funktion............3 - 4 Wichtige Sicherheitshinweise...... 4 Produktübersicht.......... 4 Montage............5 Inbetriebnahme Sender........ 5 - 7 Inbetriebnahme Empfänger......7 Fehlersuche..........8 Pflege............8 Technische Daten.......... 9 Konformitätserklärung........10 Garantie............10...

  • Seite 4: Allgemein

    Montage- und Bedienungsanleitung Allgemein Bitte lesen Sie vor Inbetriebnahme dieses Produktes diese Anleitung sorgfältig durch und überprüfen Sie das Produkt auf Schäden. Bewahren Sie die Bedienungsanleitung sorgfältig auf. Bei Beschädigungen darf das Produkt nicht in Betrieb genommen werden. Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen kann.

  • Seite 5: Wichtige Sicherheitshinweise

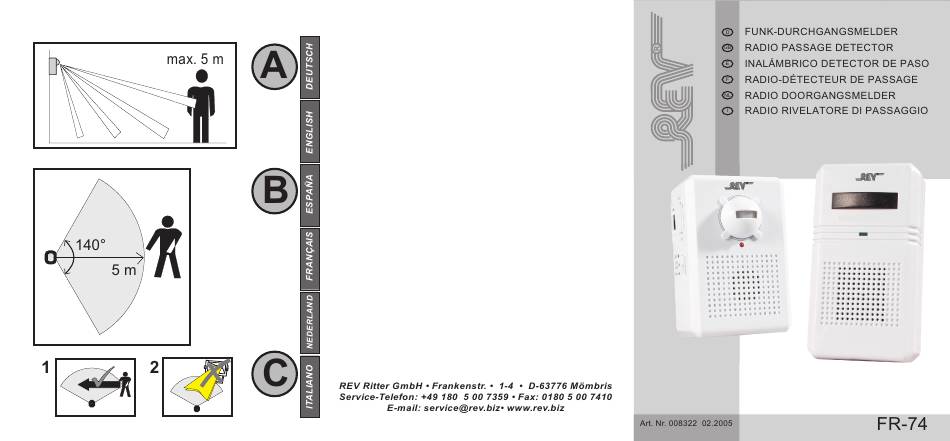

    Elektormagnetische Sicherheit (EMV) und die elektrische Sicherheit 6. Ausgetauschte Batterien müssen entsprechend den gültigen Umweltbedinungen entsorgt werden. 7. Der Durchgangsmelder FR-74 darf ausschließlich in trockenen Räumen verwendet werden. Produktübersicht Bitte klappen Sie die letzte Seite dieser Bedienungsanleitung heraus (Produktabbildung ausklappbar). Lassen Sie die Abbildungen sichtbar.

  • Seite 6: Montage

    Montage Bevor Sie die Geräte fest montieren, überprüfen Sie, ob die Funktion am vorgesehenen Montageort gewährleistet ist. Eine bautechnisch bedingte Reduzierung der Reichweite kann durch geringe Variation des Montageorts oftmals stark beeinflusst werden. Vermeiden Sie die Montage auf Metalloberflächen oder Stahlbeton.
  • Seite 7 MODE-Wahlschalter Funktion "Durchgangsmelder” Schieben Sie den MODE - Wahlschalter in die Position " “. Der Sender benötigt nun ca. 20 Sek. ur Aktivierung seines Infrarot-Sensors. Wird nach der Aktivierung eine Bewegung im Überwachungsbereich erfaßt, leuchtet die Kontrolllampe kurz auf und es ertönt ein "DING-DONG" Signal im Sender.

  • Seite 8: Inbetriebnahme Empfänger

    Linsenkappe für Infrarotsensor (7) Mit der beigefügten Linsenkappe kann der Überwachungsbereich des Bewegungssensors eingegrenzt werden. Stecken Sie die Linsenkappe über die Sensorlinse. Durch den Öffnungsschlitz werden die Seitenbereiche so abgedeckt, daß nur noch ein schmaler Überwachungsbereich offen bleibt (vertikal oder horizontal). Die Reichweite des Infrarotsensors beträgt ohne Abdeckung ca.

  • Seite 9: Fehlersuche

    Fehlersuche Schaltet nicht: - Gerät eingeschaltet? - Batterie richtig eingelegt (Polung)? - Batterie leer? - Außerhalb der Reichweite? - Benötigt ca. 20 Sek. für erste Reaktion - Linse verschmutzt? Fehlschaltung: - Erfassungsbereich ändern (z. B. Mit Linsenabdeckung) - Sensor vor direkter Sonneneinstrahlung schützen - Haustiere werden erfasst - Starke Felder z.B.

  • Seite 10: Technische Daten

    Technische Daten Sender Frequenz 434 Mhz Kanal fest codiert, nicht einstellbar Reichweite max. 40 m (Freifeld) Batterie 4 x 1,5 V Mignon Typ Alkaline (AA) Stromverbrauch ca. 4 mA bei Batteriedauerbetrieb ca. 25 Tage (ohne Signalauslösung) Netzgerät (optional) 7,5 bis 12 V / DC =100 mA Alarmton-Lautstärke ca.

  • Seite 11: Konformitätserklärung

    Feldern (Entladungen, Mobiltelefonen, Handys, Funkanlagen, Microwellen) kann es zu Funktionsbeeinträchtigungen kommen. Konformitätserklärung Hiermit erklärt REV Ritter GmbH, dass sich das Model FR-74 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Vollständige CE-Konformitätserklärung siehe: www.rev.biz unter dem jeweiligen Artikel.
